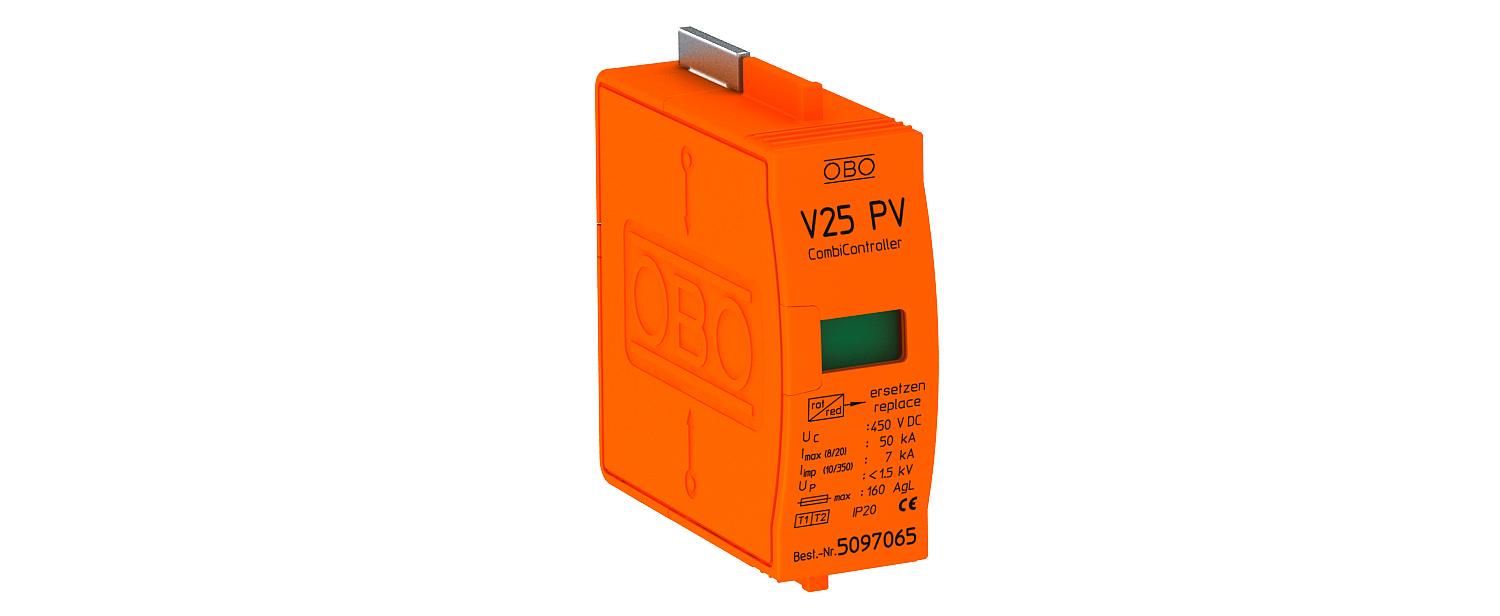

Wkładka PV - ogranicznik przepięć Typu 1+2 1 | 385 | IP 20

Wkładka PV - ogranicznik przepięć Typu 1+2

Nr kat. 5097065 | EAN 4012195708896

Nr kat. / Typ	5097065 / V25-B+C 0-450PV

Liczba biegunów	1

najwyższe napięcie ciągłe AC	385 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Wkładka ogranicznika przepięć Typu 1+2 do systemów fotowoltaicznych

• Do ochrony przeciwprzepięciowej wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 7 kA (10/350) i 50 kA (8/20) na biegun
• Niski napięciowy poziom ochrony DC: <1,5 kV na biegun (połączenie Y: 3,0 KV i Uoc max = 900 V DC)
• Ogranicznik, podłączany z termodynamicznym urządzeniem odłączającym i optyczną sygnalizacją uszkodzenia
• Zamknięte warystorowe ograniczniki z tlenku cynku do stosowania w rozdzielnicach elektrycznych
• Wysoka przewodność elektryczna i długa żywotność

Zastosowanie: systemy fotowoltaiczne z systemem ochrony odgromowej

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Liczba biegunów	1
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	160
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
najwyższe napięcie ciągłe AC	385 V
najwyższe napięcie ciągłe DC	450 V
Prąd impulsowy (10/350 μs)	7 kA
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1396 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2

SPD zgodnie z IEC 61643-1	klasa I+II
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak

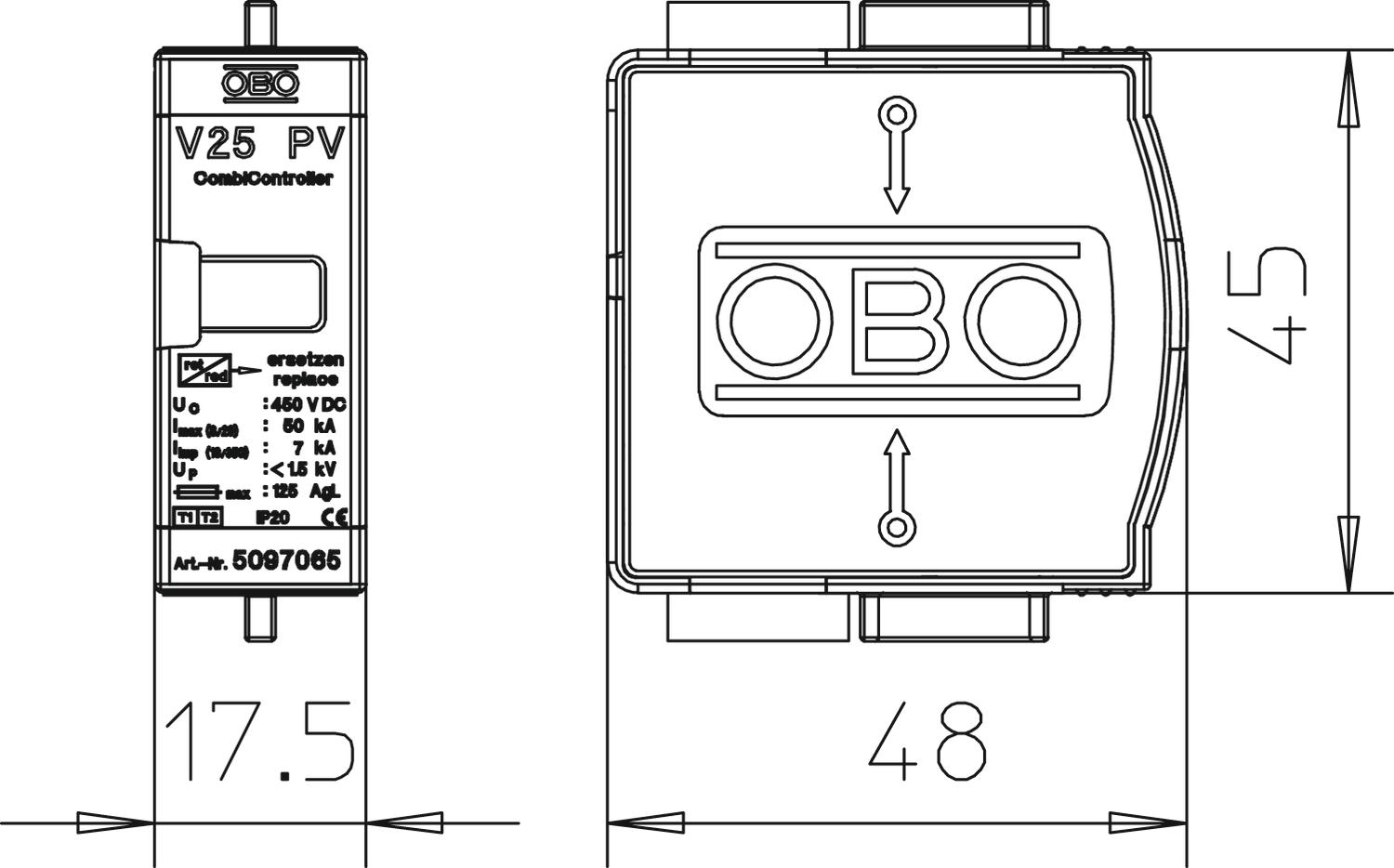

Wykonanie	1-biegunowa, wkładka PV do podstawy z połączeniem typu Y do 900V DC
Wymiar	450V DC
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
