Wkładka PV - ogranicznik przepięć Typu 1+2 1 | 280 | IP 20

Wkładka PV - ogranicznik przepięć Typu 1+2

Nr kat. 5093726 | EAN 4012195708841

Nr kat. / Typ	5093726 / V50-B+C 0-300PV

Liczba biegunów	1

najwyższe napięcie ciągłe AC	280 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

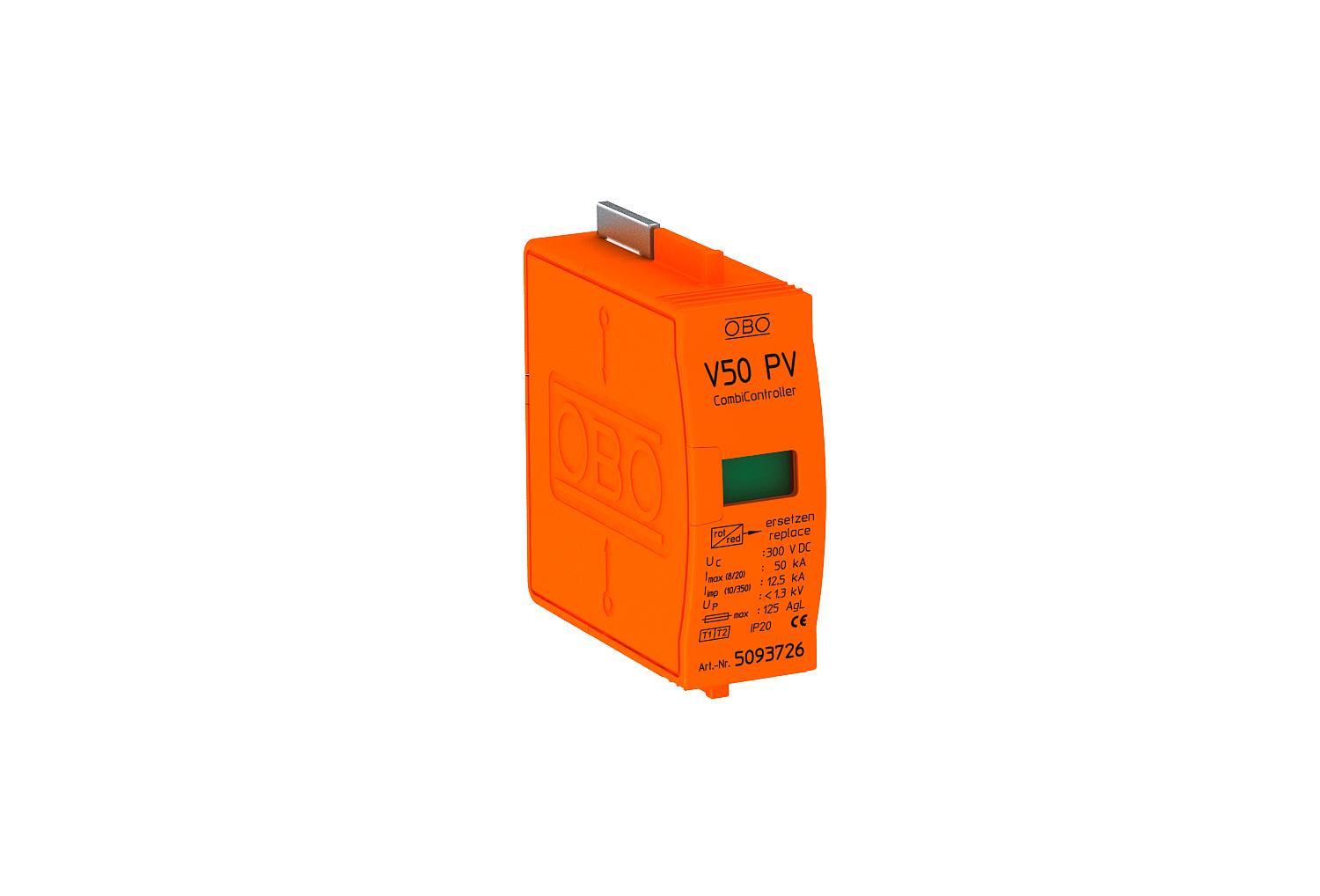

Wkładka ogranicznika przepięć Typu 1+2 do systemów fotowoltaicznych

• Do ochrony przeciwprzepięciowej wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 12,5 kA (10/350) i 50 kA (8/20) na biegun
• Niski napięciowy poziom ochrony DC: <1,3 kV na biegun (połączenie Y: 2,6 KV i Uoc max = 600 V DC)
• Ogranicznik, podłączany z termodynamicznym urządzeniem odłączającym i optyczną sygnalizacją uszkodzenia
• Zamknięte warystorowe ograniczniki z tlenku cynku do stosowania w rozdzielnicach elektrycznych
• Wysoka przewodność elektryczna i długa żywotność

Zastosowanie: systemy fotowoltaiczne z systemem ochrony odgromowej
Wkładka

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Liczba biegunów	1
LPZ	0→2
Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
najwyższe napięcie ciągłe AC	280 V
najwyższe napięcie ciągłe DC	300 V
Napięciowy poziom ochrony [L-N]	≤1,3
Prąd impulsowy (10/350 μs)	12,5 kA
Prąd impulsowy (10/350) [łącznie]	12,5 kA
Prąd wyładowczy (8/20 µs) [łącznie]	30 kA

Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	2,5 mm²
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1253 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Stopień ochrony	IP 20
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C

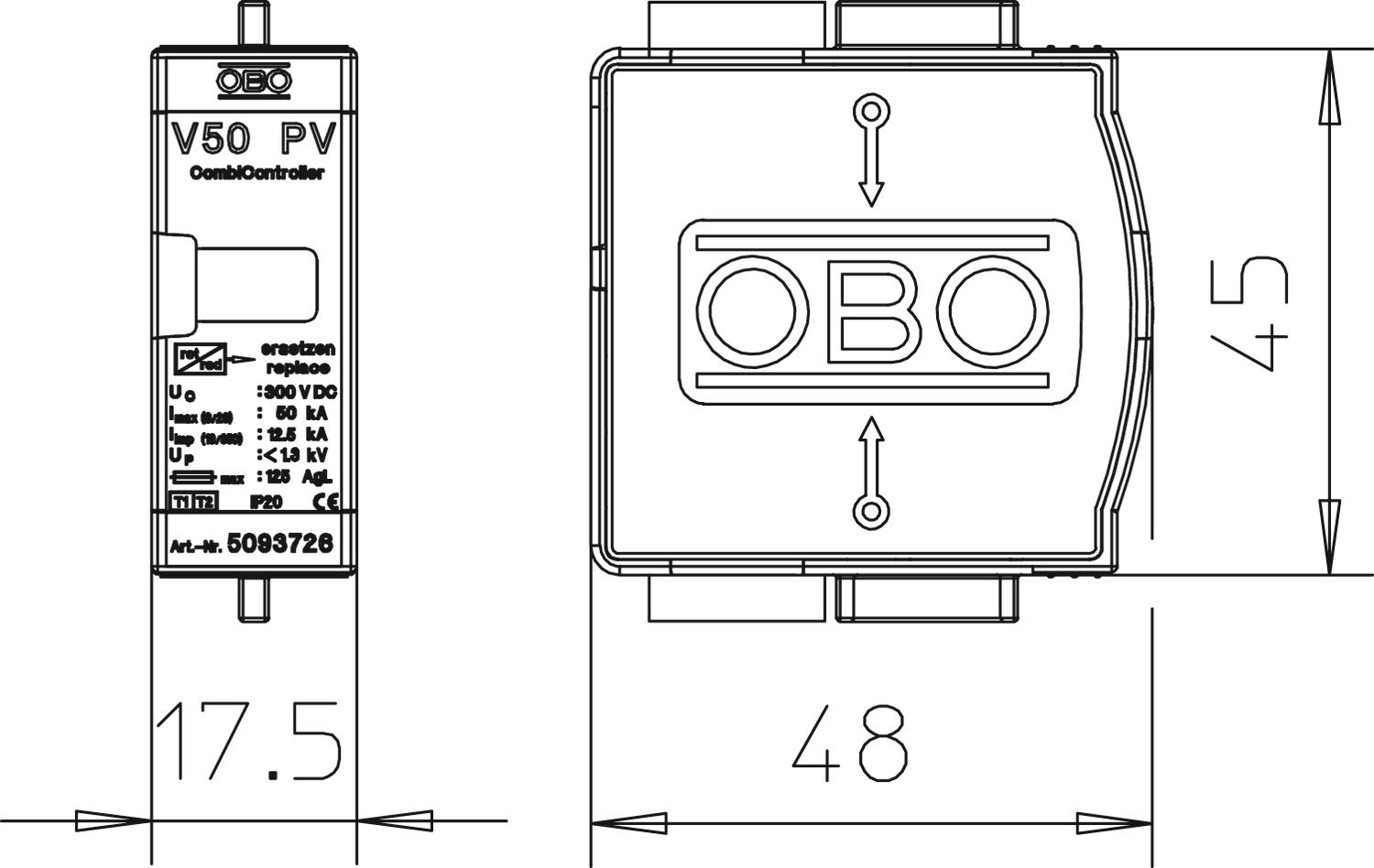

Wykonanie	1-biegunowa, wkładka PV do podstawy z połączeniem typu Y do 600V DC
Wymiar	300V DC
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA
