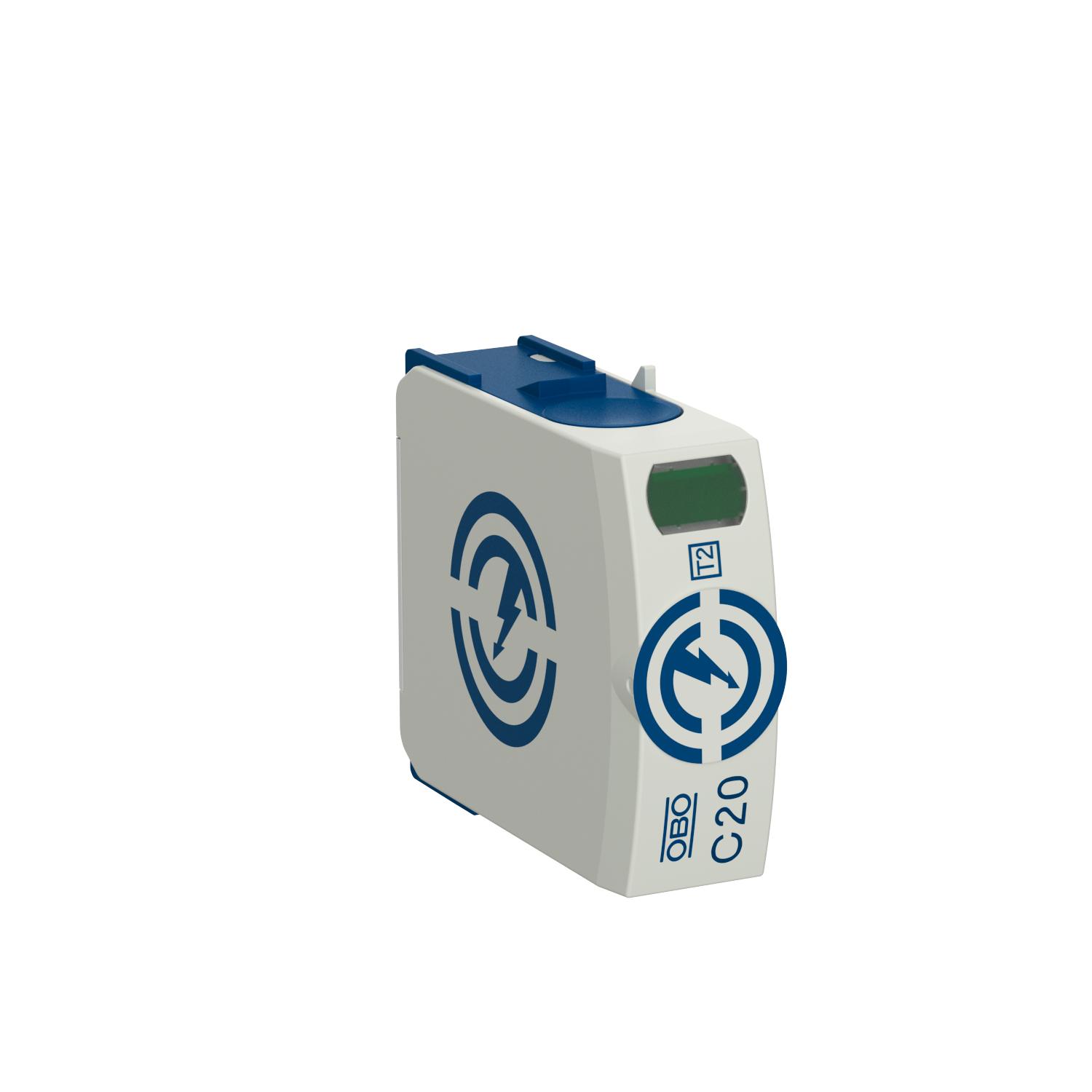

Wkładka ogranicznika C20 N/PE | 255 | IP 20

Wkładka ogranicznika C20

Nr kat. 5095600 | EAN 4012196329694

Nr kat. / Typ	5095600 / C20-0-255

Liczba biegunów	N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Wkładka, N-PE ogranicznika przepięć Typ 2• Wyrównanie potencjałów w ochronie przeciwprzepięciowej zgodnie z VDE 0100-443 (IEC 60364-4-44)

• Zdolność odprowadzania prądu 40 kA (8/20) na biegun dzięki warystorom o wysokiej wydajności

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

Zastosowanie: Wyrównanie potencjałów w rozdzielnicach głównych i podrozdzielnicach

Dane techniczne

Dane techniczne

Klasa testu Typ 2	tak
Kształt sieci	inne
Liczba biegunów	N/PE
Liczba biegunów	1
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	60 kA
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Materiał obudowy	PA UL 94 V-0
Minimalna odległość	1,5 mm
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Odporność na zwarcie	tak
Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms	1200 V
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II

SPD zgodnie z UL 1449	Typ 4
Sposób montażu	na elemencie podstawowym
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	255V
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zdolność przełączania AC	230 V; 0,5 A
Zdolność przełączania DC	230 V; 0,1 A / 75 V; 0,5 A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	40 kA
