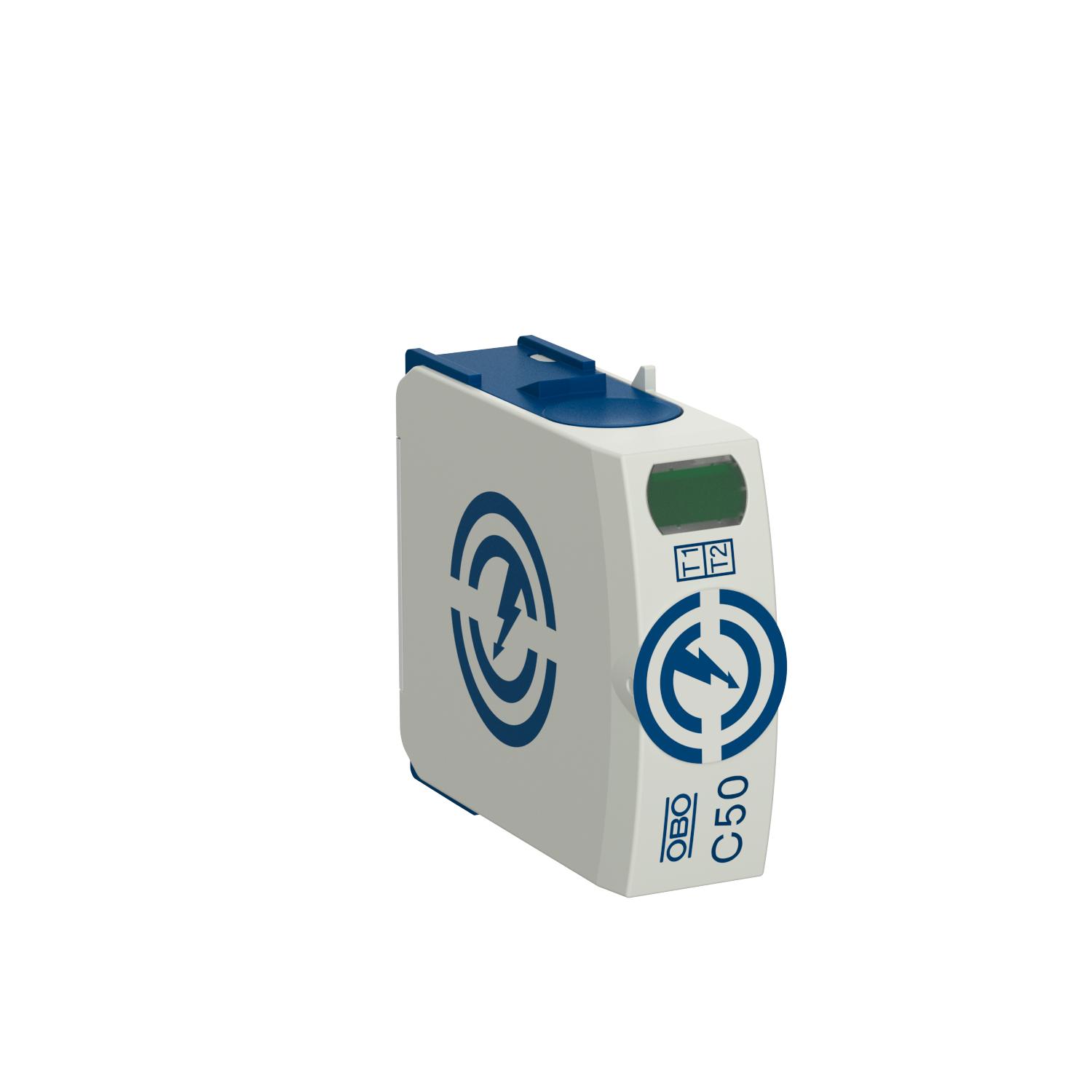

Wkładka NPE-C50
Nr kat. 5095609 | EAN 4012196337620
- Opis produktu
-
Opis produktuWkładka NPE ogranicznika przepięć Typu 1+2
• Do wyrównania potencjałów ochrony odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność rozładowania prądu piorunowego do 50kA (10/350) łącznie
• Modułowy ogranicznik wtykowy z urządzeniem odłączającym i optyczną sygnalizacja uszkodzenia
• Funkcja zatrzasku z ochroną przed drganiami i kodowanie napięciowe
• Tworzywo sztuczne zgodne z UL 94 V-0
* Komplet = wkładka i podstawa
-
- Dane techniczne
-
Dane techniczne
Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 1 Liczba biegunów N/PE Maksymalny prąd wyładowczy (8/20 μs [N-PE] 80 kA Materiał obudowy PA UL 94 V-0 Minimalna odległość 1,5 mm Moment obrotowy: 4 Nm najwyższe napięcie ciągłe AC 255 V Prąd impulsowy (10/350 μs) 50 kA Prąd impulsowy (10/350) [łącznie] 50 kA Przekrój przewodu elastycznego (cienkożyłowy) maks. 35 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 2 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 1,5 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 16 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 16 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 1,5 mm² Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms 1200 V SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II SPD zgodnie z UL 1449 Typ 4 Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Sygnalizacja optyczna Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wydmuchowy brak Wymiar 255V Zatwierdzenia VDE zdalna sygnalizacja brak Zdolność gaszenia prądu następczego (eff) [N-PE] 0,1 kA Zintegrowane zabezpieczenie wstępne brak Znamionowy prąd wyładowczy (8/20 µs) 30 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 50 kA - Wszystkie typy
