Wkładka do ogranicznika przepięć V20, 280 V 1 | 280 | IP 20

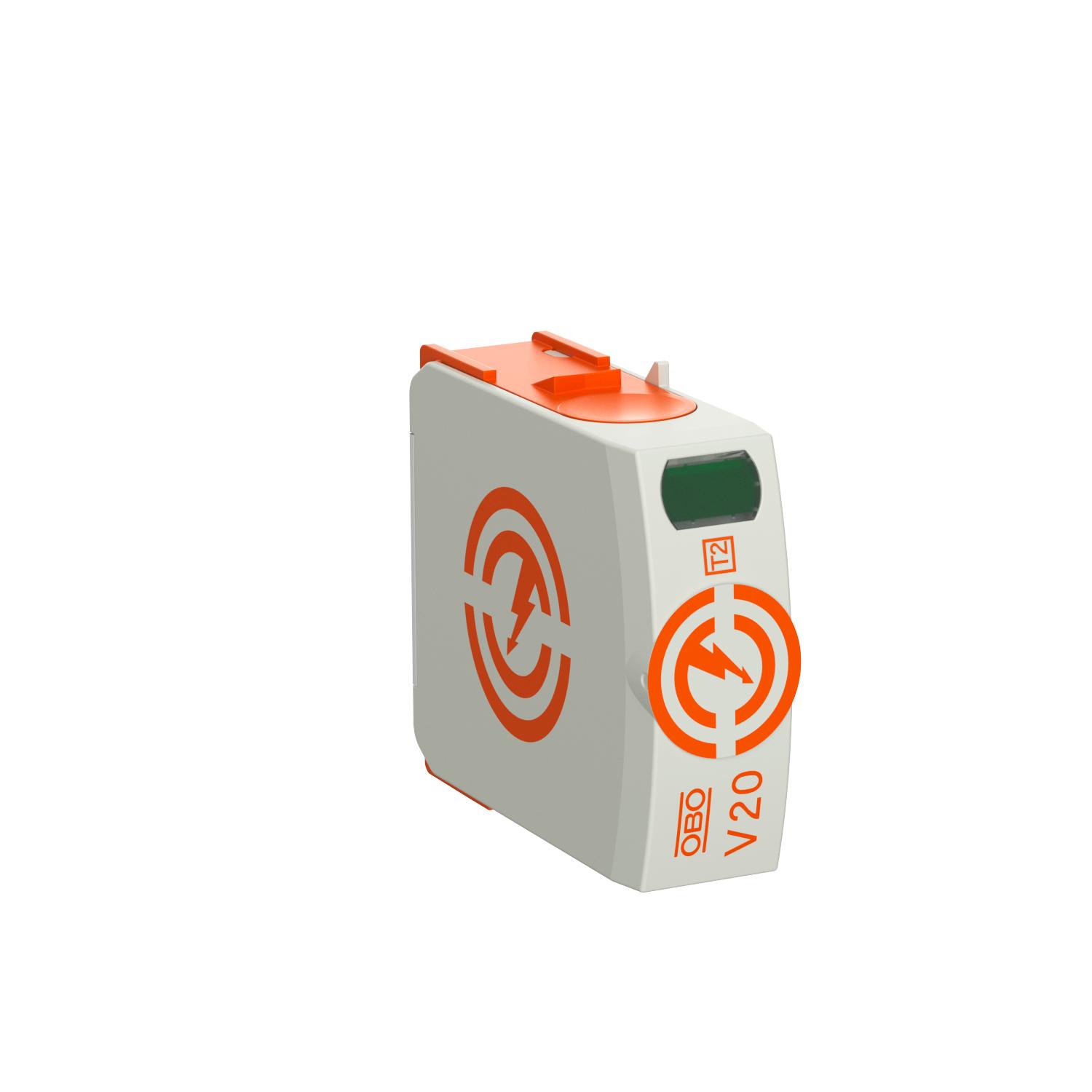

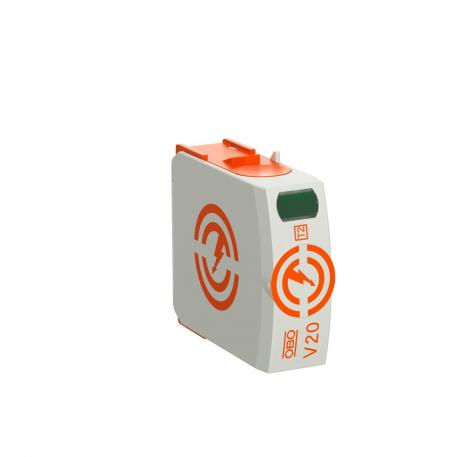

Wkładka do ogranicznika przepięć V20, 280 V

Nr kat. 5095364 | EAN 4012196163557

Nr kat. / Typ

Liczba biegunów	1

najwyższe napięcie ciągłe AC

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Wkładka, Ogranicznik przepięć Typ 2

• Wyrównanie potencjałów w ochronie przeciwprzepięciowej zgodnie z VDE 0100-443 (IEC 60364-4-44)

• Zdolność odprowadzania prądu 40 kA (8/20) na biegun dzięki warystorom o wysokiej wydajności

• Wymienne wkładki z dynamicznym urządzeniem odłączającym oraz optyczną sygnalizacją uszkodzenia

• Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna, kodowanie napięciowe

• Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0)

Dane techniczne

Dane techniczne

Klasa testu Typ 2	tak
Kształt sieci	inne
Liczba biegunów	1
Liczba biegunów	1
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	40 kA
Materiał obudowy	PA UL 94 V-0
Minimalna odległość	1,5 mm
najwyższe napięcie ciągłe AC	280 V
Najwyższe napięcie trwałej pracy (L-N)	280 V
Napięcie resztkowe [L-N] @ 1 kA	0,8 kV
Napięcie resztkowe [L-N] @ 5 kA	1 kV
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,3
Odporność na zwarcie	tak
SPD zgodnie z EN 61643-11	Typ 2

SPD zgodnie z IEC 61643-1	klasa II
SPD zgodnie z UL 1449	Typ 4
Sposób montażu	na elemencie podstawowym
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	280V
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
Zatwierdzenia	VDE
zdalna sygnalizacja	brak
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	20 kA

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	najwyższe napięcie ciągłe AC	Stopień ochrony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
V20-0-75	1	75 V	IP 20	5095360	Sztuka	1 Sztuka
V20-0-150	1	150 V	IP 20	5095362	Sztuka	1 Sztuka
V20-0-280	1	280 V	IP 20	5095364	Sztuka	1 Sztuka
V20-0-320	1	320 V	IP 20	5095366	Sztuka	1 Sztuka
V20-0-385	1	385 V	IP 20	5095368	Sztuka	1 Sztuka
