Wieszak/wspornik ścienno-stropowy TP FS
Nr kat. 6364306 | EAN 4012196199273
- Opis produktu
-

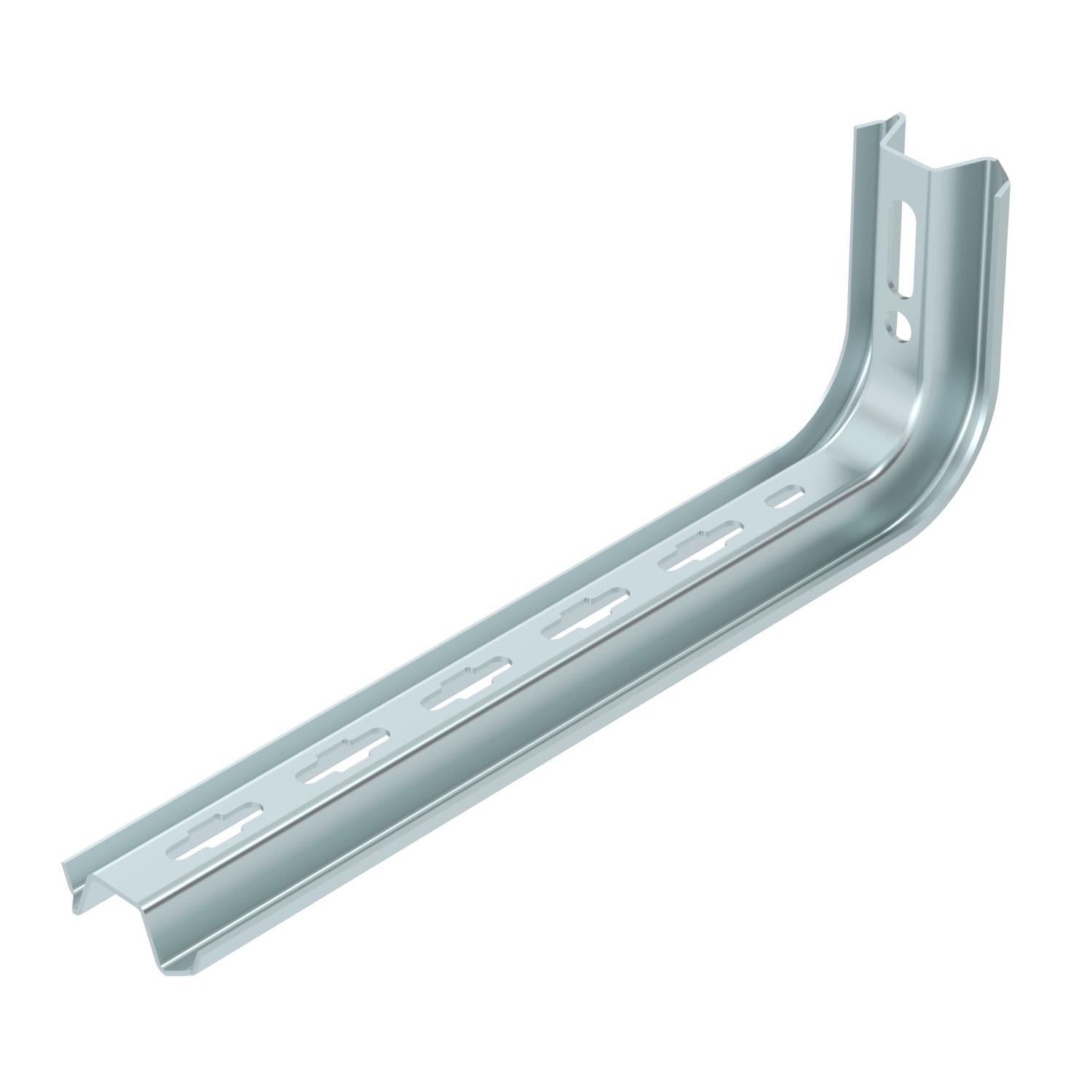

Opis produktuProfil TP do zastosowania jako lekki wieszak na poziomych stropach betonowych o długościach 145 - 645 mm. Do dł. 345 mm profil jest stosowany jako lekki wspornik ścienno- wieszakowy.
-
- Dane techniczne
-
Dane techniczne

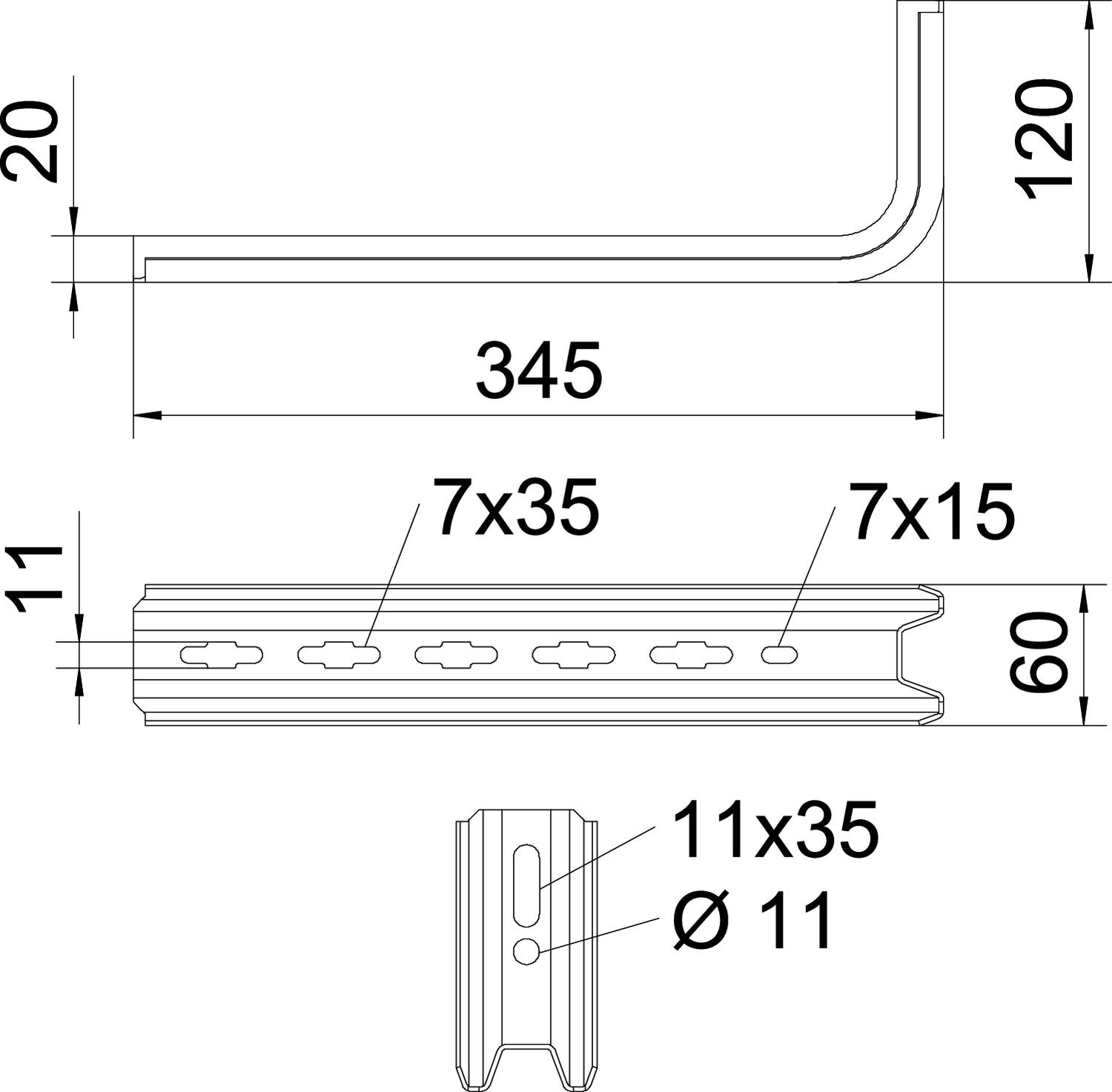

do szerokości maks. 300 mm do szerokości min. 300 Długość 345 mm F w kN 0,55 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,4429 kg CO₂e / 1 Sztuka Stal nierdzewna, wytrawiana brak Szerokość 60 mm Wykonanie Wspornik ścienno-stropowy Wymiar B345mm Wymiar B 60 mm Wymiar H 120 mm Wymiar L 345 mm Wysokość 120 mm Dane techniczne
Wykres obciazenia wspornika TPSA
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Nasadka ochronna
TPS KS OR 6364625 10 Sztuka
Element dystansowy FS
DS 4 FS 6416551 20 Sztuka - Do pobrania
-
Karta danych technicznych TPSA 345 FS / 6364306 , 0.26MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE TPSA 345 FS / 6364306 , 0.13MB , pdfDeklaracja środowiskowa TPSA 345 FS / 6364306 , 1.48MB , pdfBrytyjska Deklaracja Zgodności TPSA 345 FS / 6364306 , 0.09MB , pdfREACH Deklaracja zgodności TPSA 345 FS / 6364306 , 0.12MB , pdfRoHS Deklaracja zgodności TPSA 345 FS / 6364306 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu systemów TP , 0.04MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
