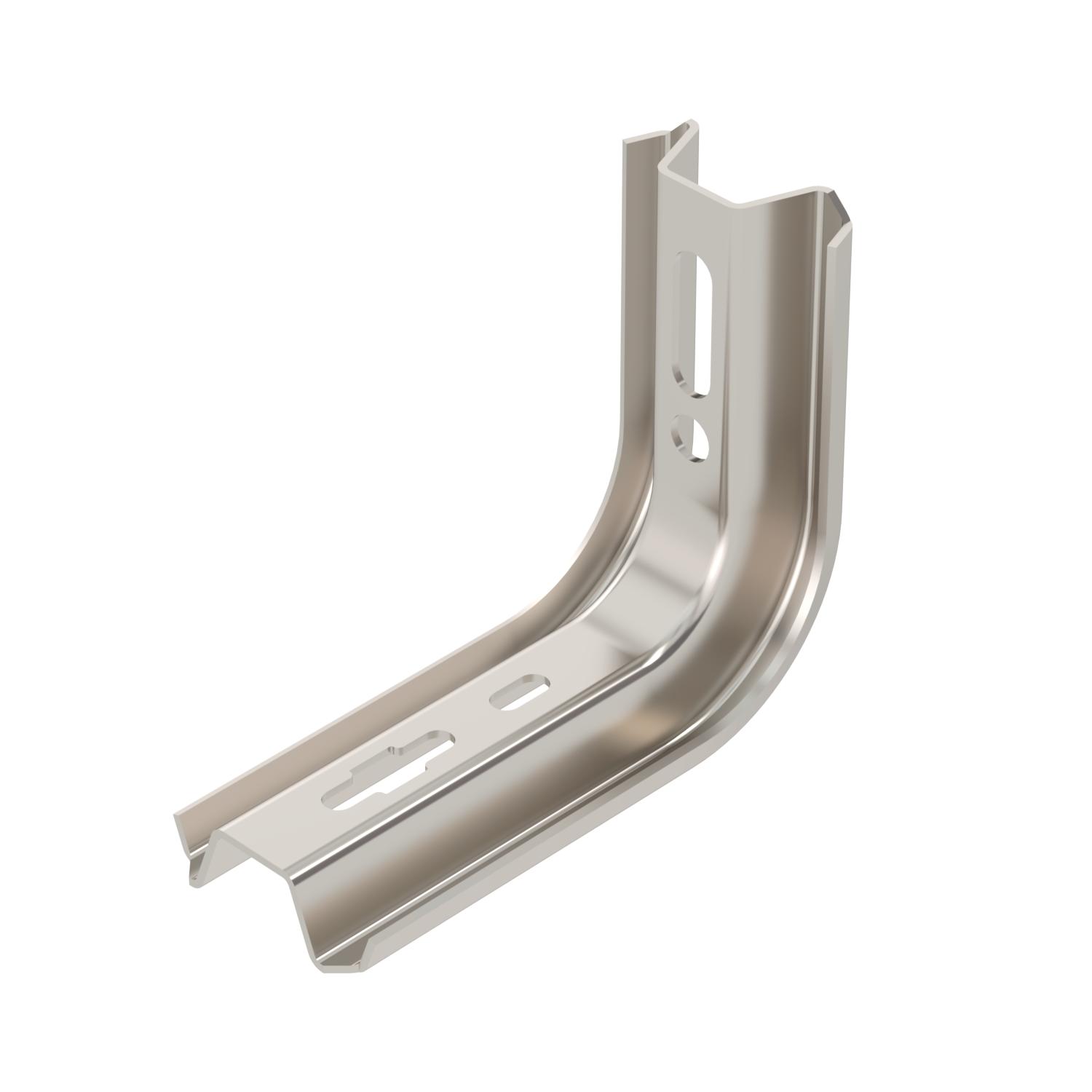

Wieszak/wspornik ścienno-stropowy TP A2
Nr kat. 6364871 | EAN 4012195733157
- Opis produktu
-
Opis produktuWieszak/wspornik TP do zamocowania na poziomych stropach betonowych i na ścianach.
-
- Dane techniczne
-
Dane techniczne

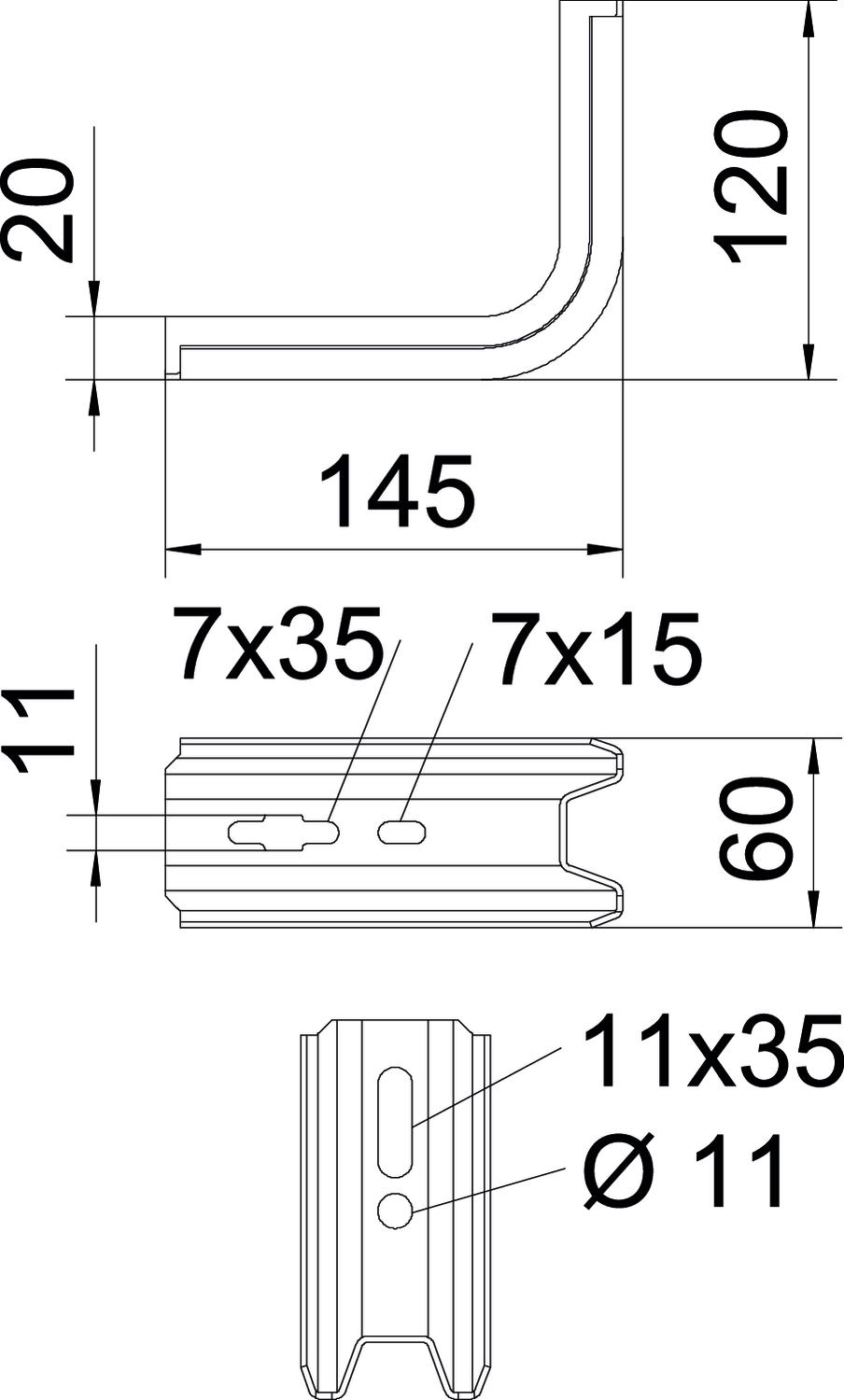

do szerokości maks. 100 mm do szerokości min. 100 Długość 145 mm F w kN 1,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Stal nierdzewna, wytrawiana brak Szerokość 60 mm Wykonanie Wspornik ścienno-stropowy Wymiar B145mm Wymiar B 60 mm Wymiar H 120 mm Wymiar L 145 mm Wysokość 120 mm Dane techniczne
Wykres obciazenia wspornika TPSA
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Nasadka ochronna
TPS KS OR 6364625 10 Sztuka

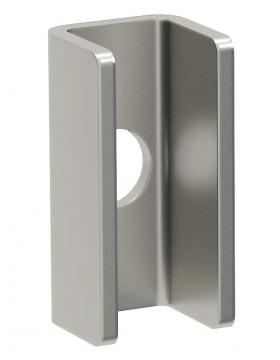

Element dystansowy A2
DS 4 A2 6416594 10 Sztuka - Do pobrania
-
Karta danych technicznych TPSA 145 A2 / 6364871 , 0.31MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE TPSA 145 A2 / 6364871 , 0.13MB , pdfDeklaracja środowiskowa TPSA 145 A2 / 6364871 , 1.48MB , pdfBrytyjska Deklaracja Zgodności TPSA 145 A2 / 6364871 , 0.09MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
