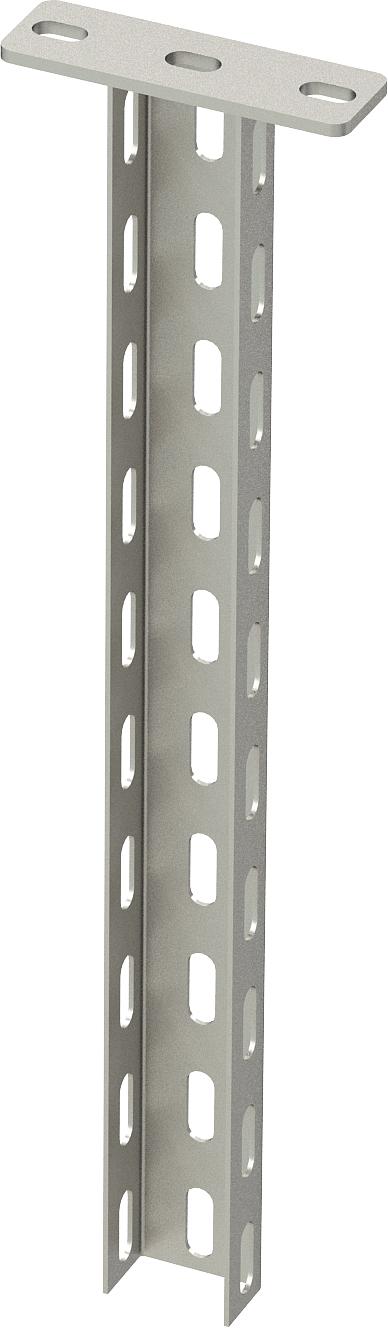

Wieszak US 3 z głowicą A2
Nr kat. 6342401 | EAN 4012195705352
- Opis produktu
-
Opis produktuWieszak (profil US) o wymiarach 50 x 30 mm z przyspawaną głowicą.
-
- Dane techniczne
-
Wymiary
Długość 200 mm Długość wspornika 200 2,7 kN Długość wspornika 400 1,5 kN Grubość materiału 2 mm Kolor stal szlachetna maksymalne obciążenie rozciągające 5 kN Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Szerokość 50 mm Wykonanie Profil U Wymiar 50x30x200 Wysokość 30 mm Dane techniczne
Wykres obciążenia wieszaka typ US 3 K
-
Odchylenie końca wieszaka przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Długość wspornika w mm
-
Wykresy obciążeń dla różnych długości wieszaków w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

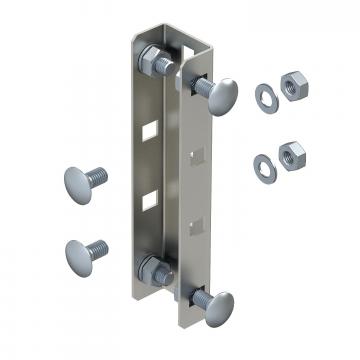

Łącznik wieszaka US A2
VUS 3 A2 6018517 1 Sztuka
Nasadka ochronna
US 3 KS OR 6338458 20 Sztuka

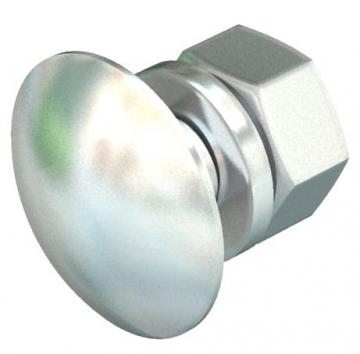

Śruba grzybkowa z podkładką i nakrętką A2
FRS 10x25 A2 6406718 50 Sztuka

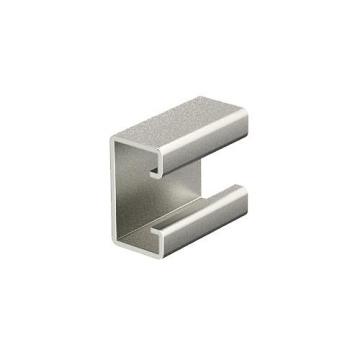

Element dystansowy A2
DSK 25 A2 6416448 10 Sztuka - Do pobrania
-
