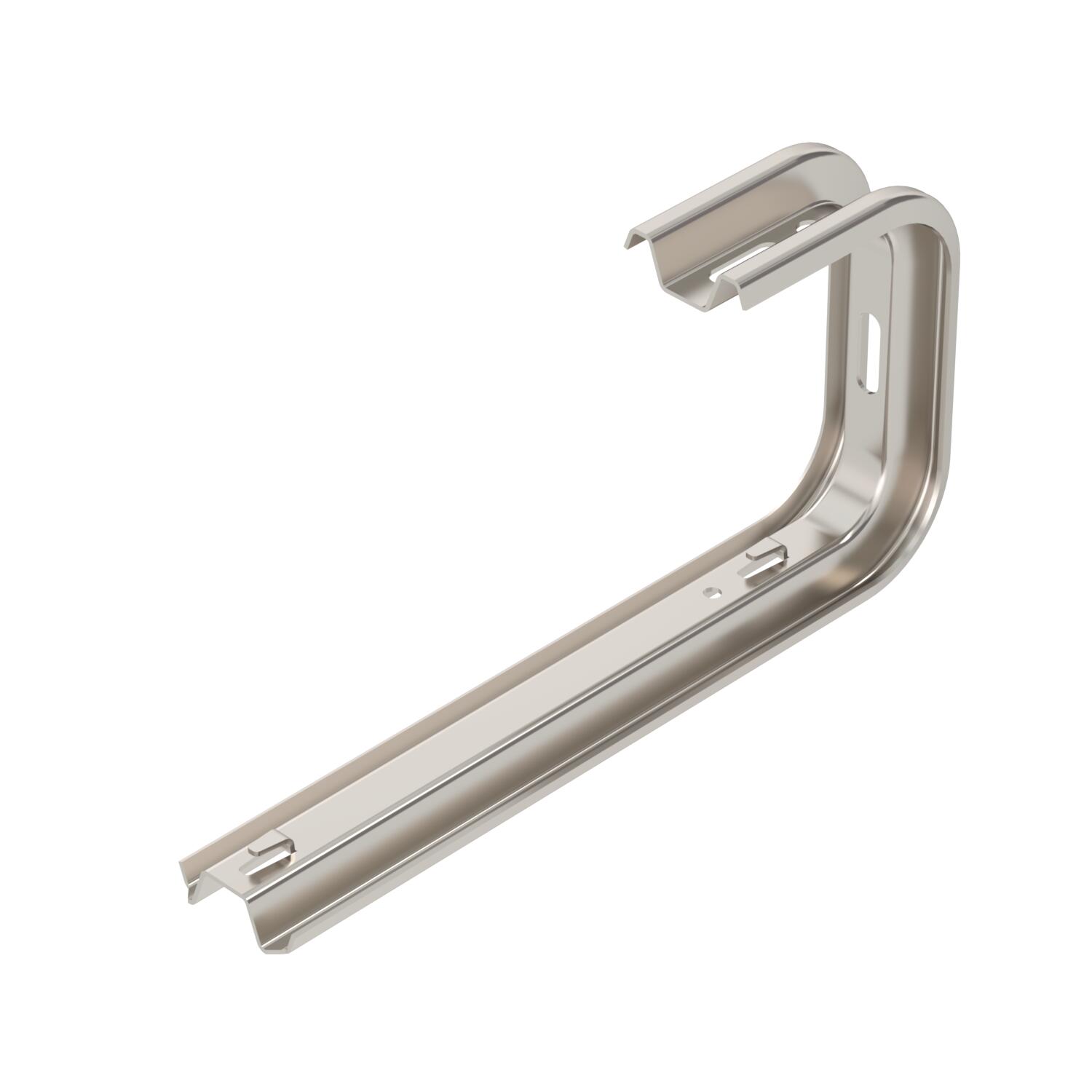

Wieszak ścienno-stropowy TP A2
Nr kat. 6365995 | EAN 4012195617778
- Opis produktu
-
Opis produktuWspornik ścienno-stropowy TP z zaciskami do bezśrubowego mocowania korytek siatkowych.
-
- Dane techniczne
-
Dane techniczne

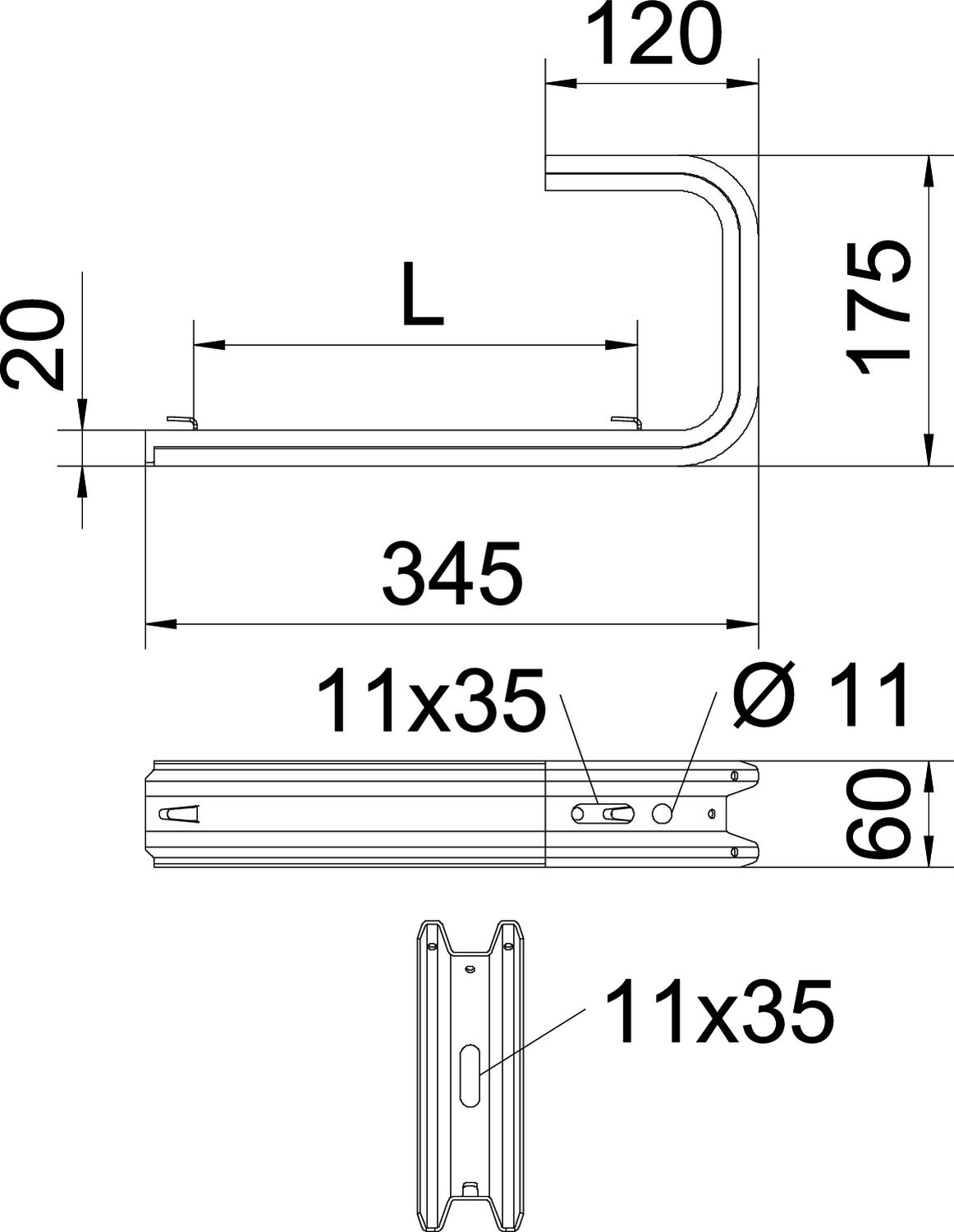

do szerokości maks. 300 mm do szerokości min. 300 Długość 175 mm F w kN ściana 0,55 kN F w kN strop 0,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Szerokość 345 mm Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B345mm Wymiar B 345 mm Wymiar H 175 mm Wymiar L 250 mm Wysokość 60 mm Dane techniczne
Wykres obciazenia wspornika sufitowego TPDG
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
