Wieszak ścienno-stropowy TP A2
Nr kat. 6365991 | EAN 4012195617754
- Opis produktu
-

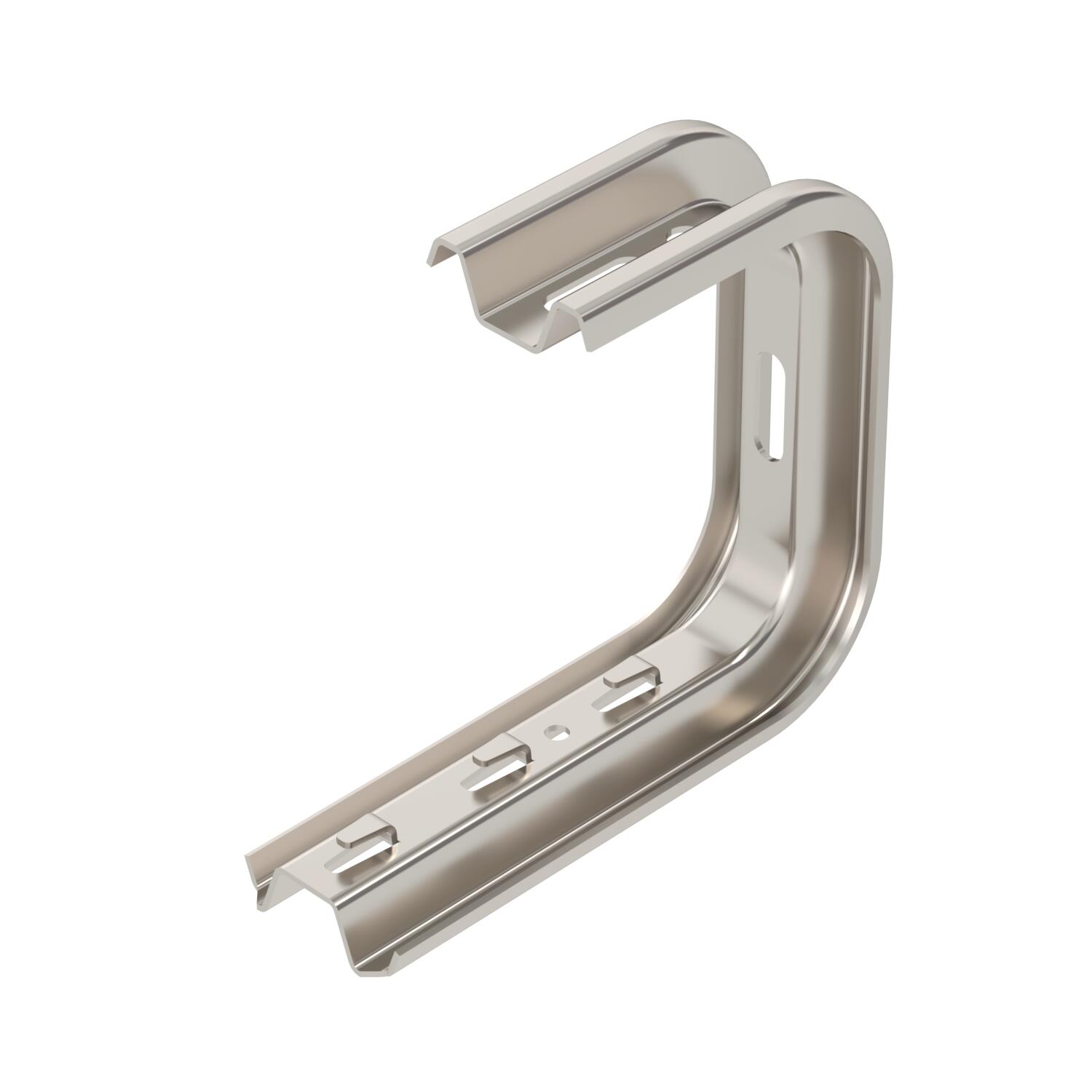

Opis produktuWspornik ścienno-stropowy TP z zaciskami do bezśrubowego mocowania korytek siatkowych.
-
- Dane techniczne
-
Dane techniczne

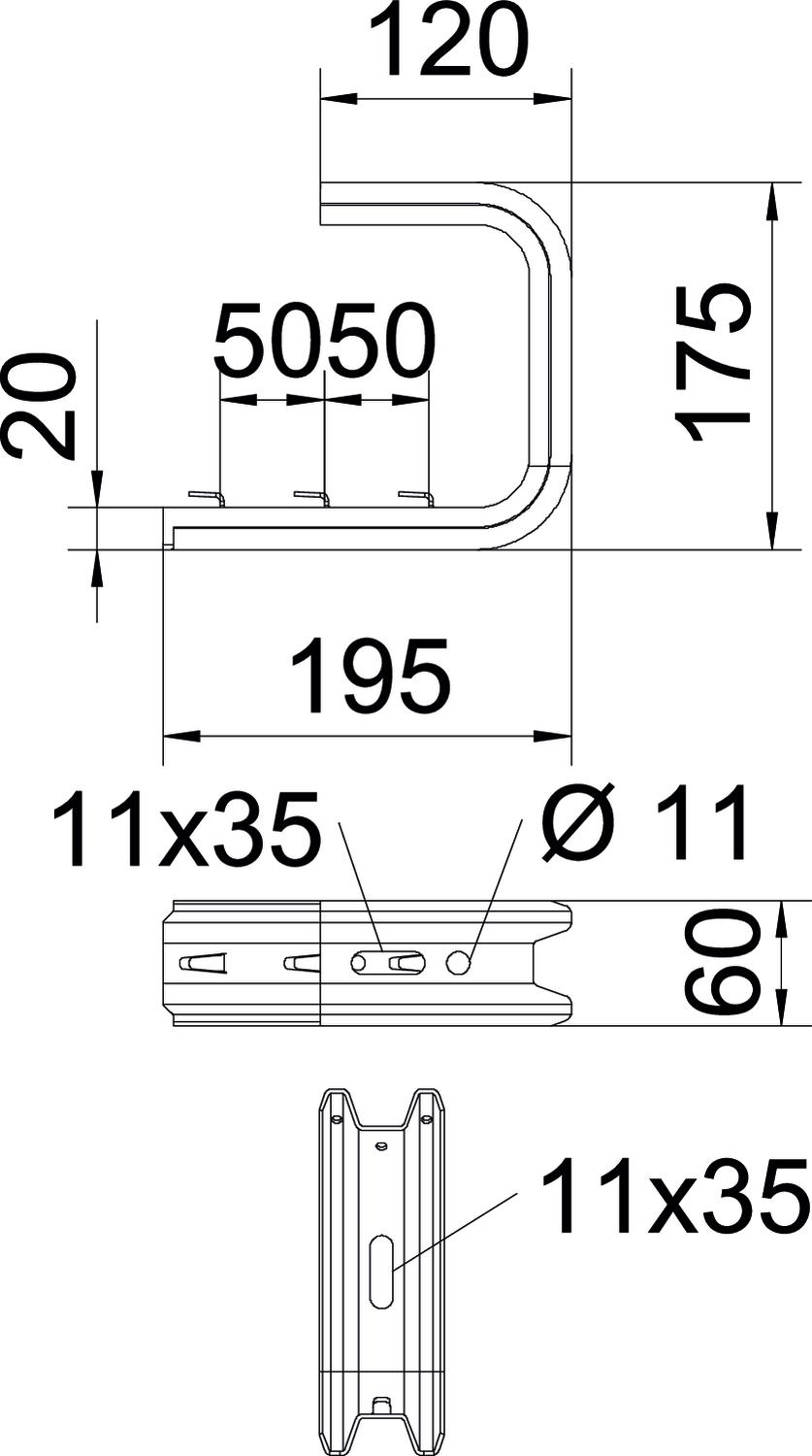

do szerokości maks. 150 mm do szerokości min. 150 Długość 175 mm F w kN ściana 1,05 kN F w kN strop 0,95 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Szerokość 195 mm Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B195mm Wymiar B 195 mm Wymiar H 175 mm Wymiar L 100 mm Wysokość 60 mm Dane techniczne
Wykres obciazenia wspornika sufitowego TPDG
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych TPDG 195 A2 / 6365991 , 0.32MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE TPDG 195 A2 / 6365991 , 0.13MB , pdfREACH Deklaracja zgodności TPDG 195 A2 / 6365991 , 0.12MB , pdfRoHS Deklaracja zgodności TPDG 195 A2 / 6365991 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
