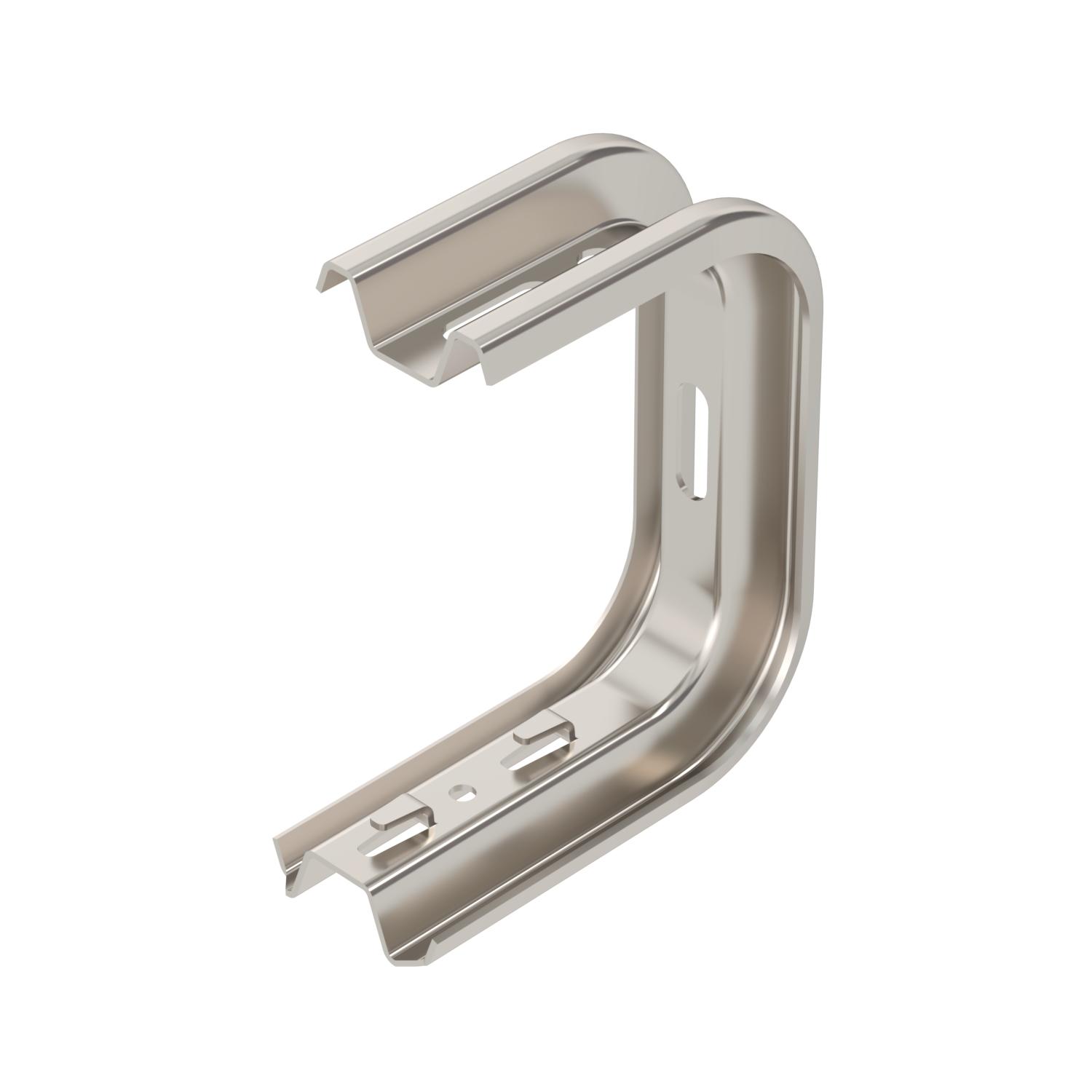

Wieszak ścienno-stropowy TP A2
Nr kat. 6365989 | EAN 4012195617747
- Opis produktu
-
Opis produktuWspornik ścienno-stropowy TP z zaciskami do bezśrubowego mocowania korytek siatkowych.
-
- Dane techniczne
-
Dane techniczne

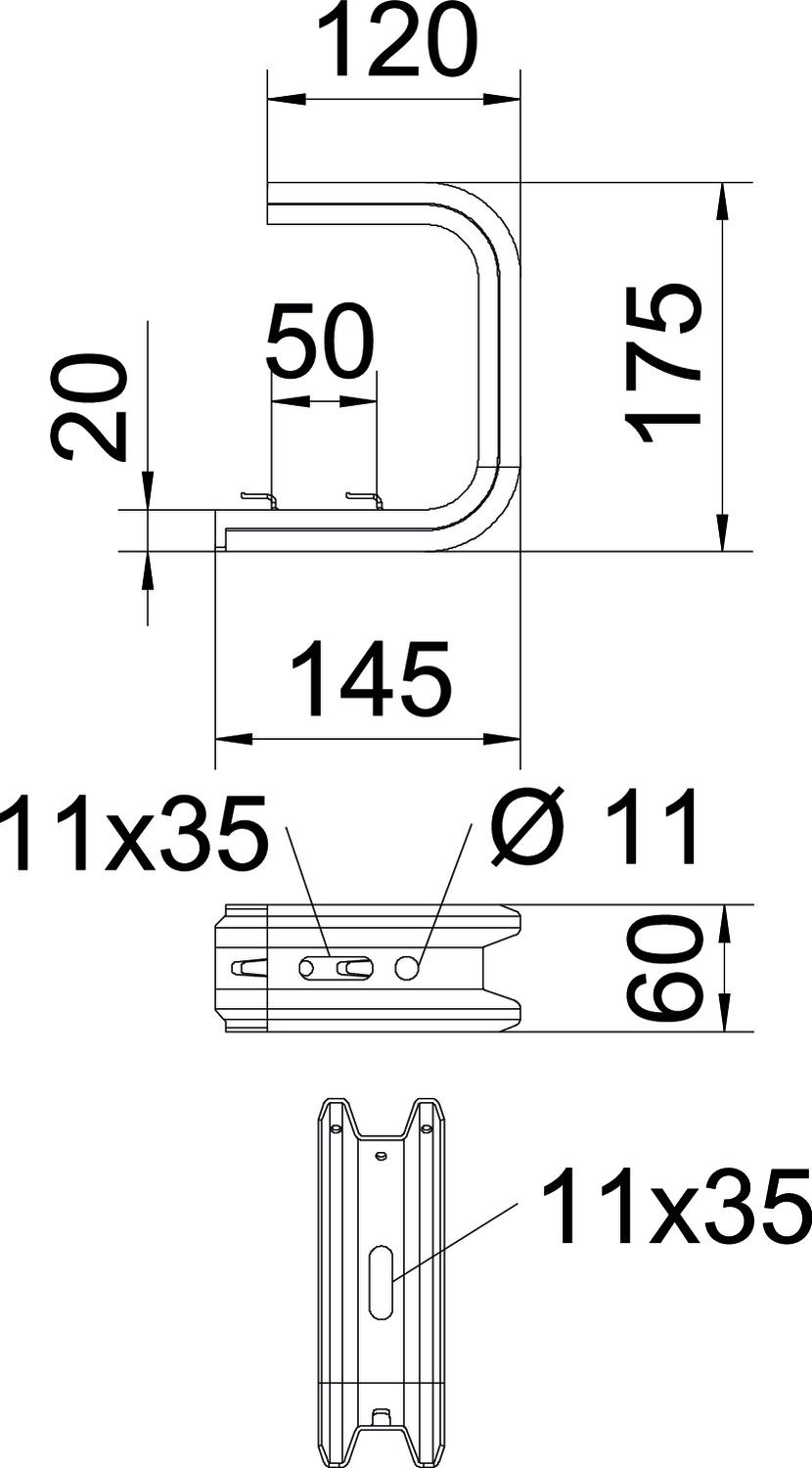

do szerokości maks. 100 mm do szerokości min. 100 Długość 175 mm F w kN ściana 1,4 kN F w kN strop 1,3 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Szerokość 145 mm Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B145mm Wymiar B 145 mm Wymiar H 175 mm Wymiar L 50 mm Wysokość 60 mm Dane techniczne
Wykres obciazenia wspornika sufitowego TPDG
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
