Uziom prętowy BP 1500 | 25 | Stal

morepic-1

morepic-2

Uziom prętowy BP

Nr kat. 5000955 | EAN 4012195371953

Nr kat. / Typ	5000955 / 219 25 BP FT

Długość	1500 mm

Średnica zewnętrzna	25 mm

Materiał	Stal

Opis produktu

Opis produktu

• System „BP” (Bundespost)
• Bardzo dobre właściwości kontaktowe dzięki wkładce z miękkiego metalu w otworze
• z kołkiem i otworem do montażu obok siebie
• Wersja FT z powłoką cynkową ok. 130 µm
• odpowiada wymaganiom VDE 0185-305 (IEC 62305)

Dane techniczne

Dane techniczne

Materiał	Stal
Obciążalność prądem piorunowym	H/100 kA
Powierzchnia	cynkowana metodą zanurzeniową
Prąd zwarciowy (50HZ)(1s;≤300°C)	12,3

Rodzaj profilu	okrągły śr.=20 mm
Średnica zewnętrzna	25 mm
Wymiar	1,5m

Wymiary

Długość	1500 mm

Wymiar L	1500 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Średnica zewnętrzna	Materiał	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
219 25 BP FT	1500 mm	25 mm	Stal	5000955	Sztuka	5 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Zacisk przyłączeniowy do uziomu prętowego, uniwersalny, FT	2760 25 FT	5001668	Sztuka	5 Sztuka

Do pobrania

Karta danych technicznych 219 25 BP FT / 5000955 , 0.23MB , pdf

Przewodnik Przewodnik ochrony odgromowej i przeciwprzepięciowej. , 2.10MB , pdf

Przewodnik Przewodnik po systemach uziemień , 2.10MB , pdf

Katalog Uziemienie i wyrównanie potencjałów , 16.24MB , pdf

Pomoc przy doborze Pomoc przy wyborze elementów uziomu fundamentowego i otokowego według DIN 18014 , 0.18MB , pdf

Instrukcja montażu Instrukcja montażu uziomu wbijanego , 0.15MB , pdf

Do pobrania

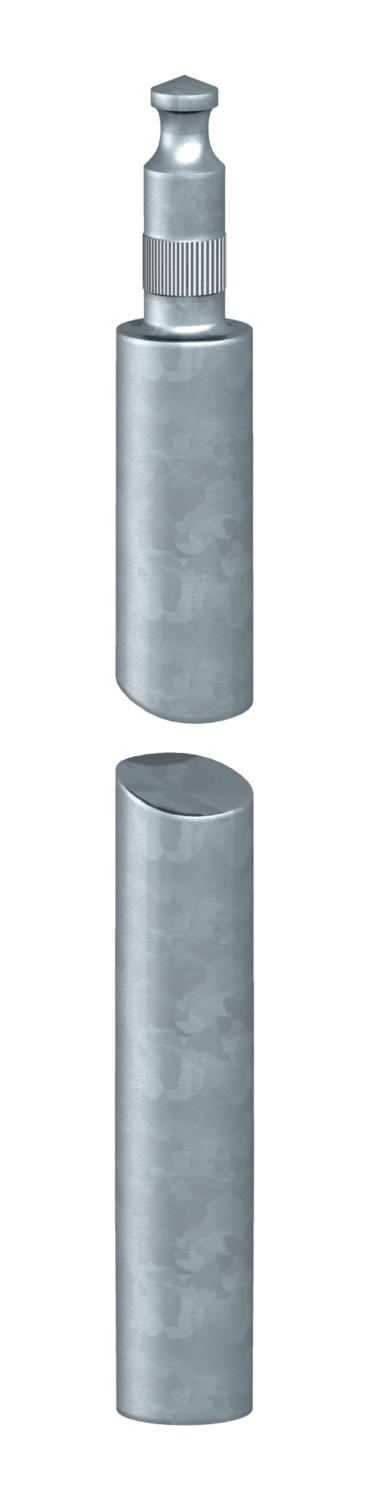

Rysunek produktu 219 25 BP FT / 5000955, 24.82 kB, jpg

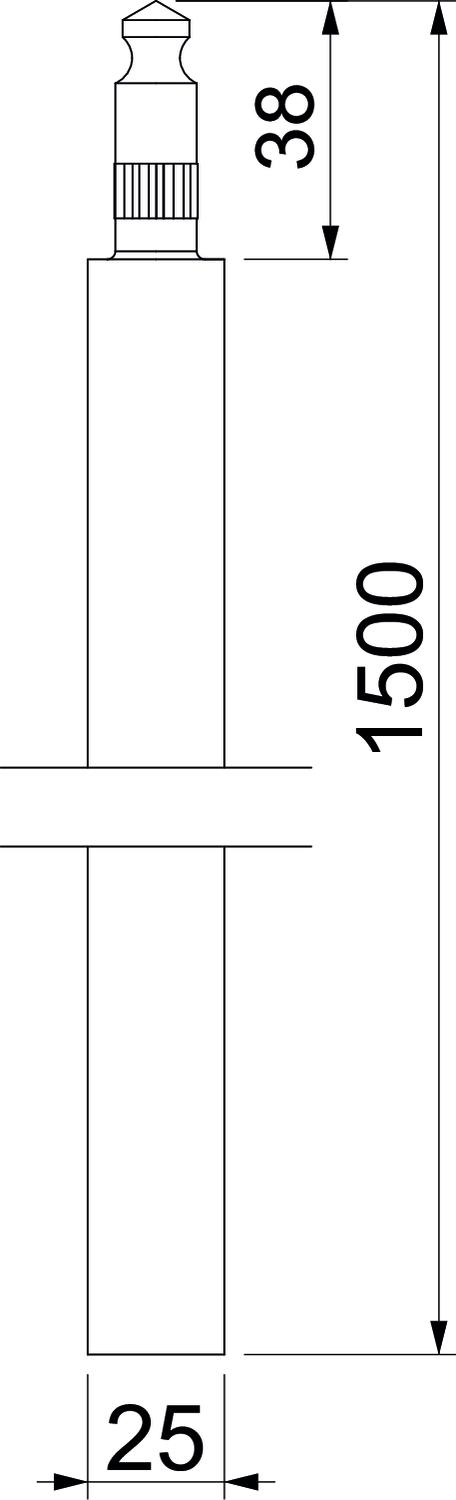

Rysunek wymiarowy 219 25 BP FT / 5000955, 31.03 kB, jpg

219 25 BP FT / 5000955

Tiefen_und_Plattener_Staberder_BP.rfa, 336.00 kB
