Uwaga: ten artykuł został wycofany. Aktualny produkt znajdziesz tutaj: 7410023 / Puszka podpodłogowa UZD350-4

UZD350-3 do wylewki o wysokości 70-125 mm 70 | 125 | 28 | 48 | Uniwersalny | | 350 |

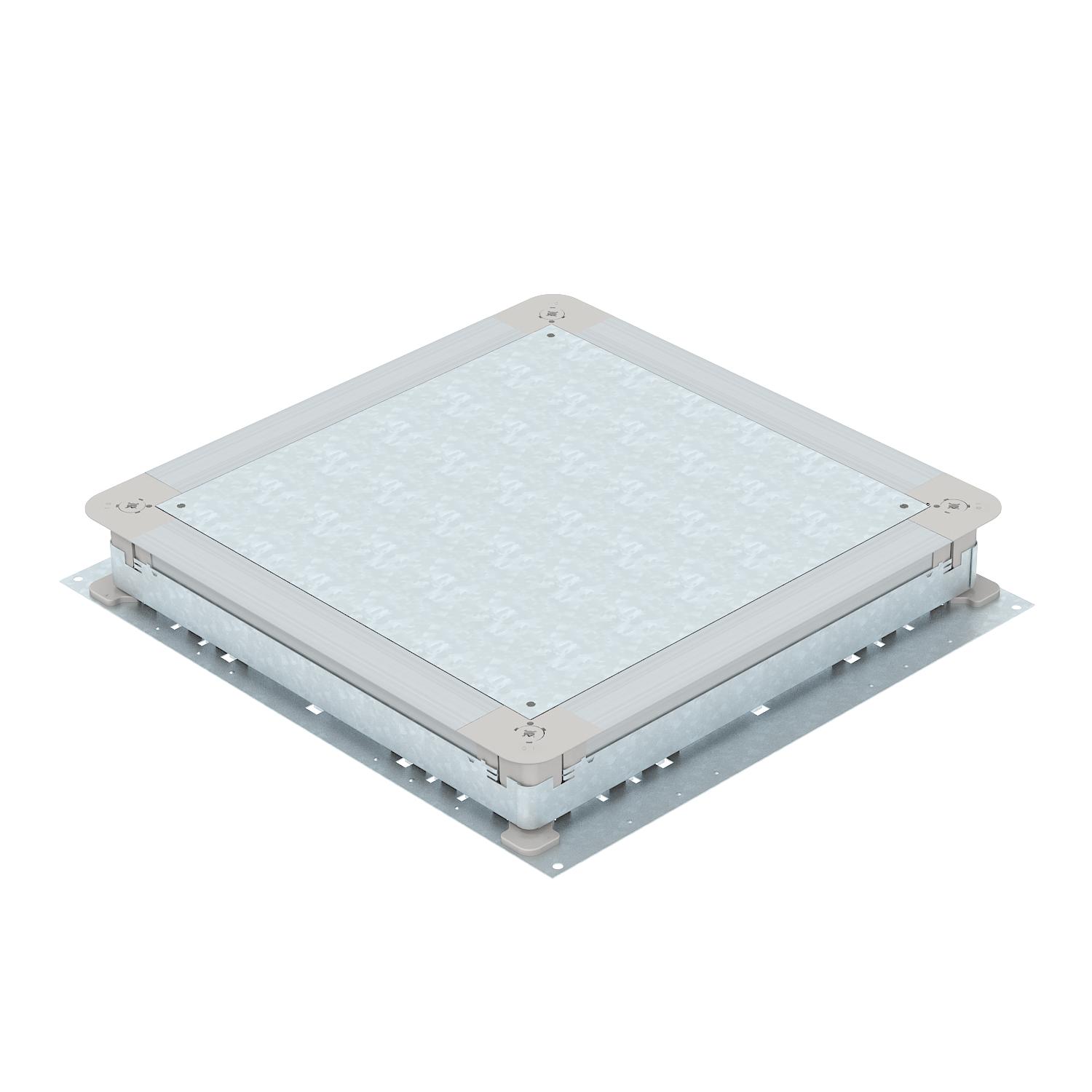

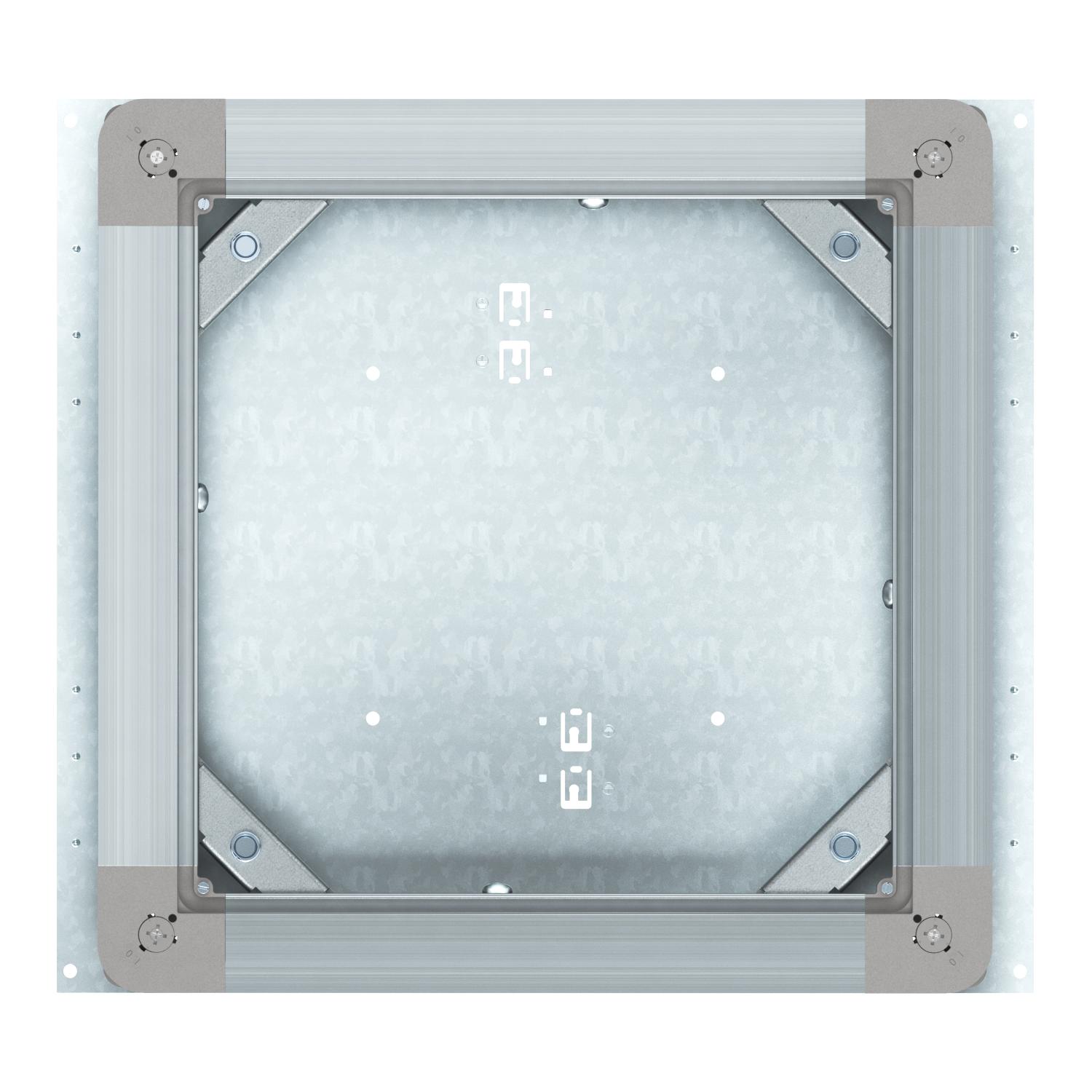

UZD350-3 do wylewki o wysokości 70-125 mm

Nr kat. 7410034 | EAN 4012195431633

Nr kat. / Typ	7410034 / UZD 350-3

Wysokość wylewki min.	70 mm

Wysokość wylewki maks.	125 mm

Wysokość kanału min.	28 mm

Wysokość kanału maks.	48 mm

Wersja sufitowa	Uniwersalny

Średnica znamionowa	350 mm

Opis produktu

Opis produktu

Puszka podpodłogowa do systemów instalacyjnych pokrytych warstwą wylewki, z bocznymi ściankami z blachy stalowej. Do montażu kaset w pokrywie montażowej (zamawiane oddzielnie). Możliwość bezstopniowego wypoziomowania do nominalnej wysokości wylewki (możliwe szybkie wypoziomowanie), która jest zlicowana z krawędzią puszki. Z opcją tłumienia odgłosu kroków po ułożeniu wylewki, może być stosowana z akcesoriami systemowymi, również do ciężkich zastosowań.

Dane techniczne

Dane techniczne

do przyłączenia rury	brak
Materiał	Stal
Minimalna wysokość wylewki	70
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do kanału podpodłogowego zalewanego betonem	tak
Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	brak
Otwór montażowy na puszkę napodłogową	brak
Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	9,6452 kg CO₂e / 1 Sztuka
Średnica znamionowa	350 mm
Szerokość kanału maks.	350 mm

Szerokość kanału min.	190 mm
Wersja sufitowa	Uniwersalny
Wymiar	510x467x70
Wymiar a	362 mm
Wymiar A	467 mm
Wymiar B	510 mm
Wymiar b	383 mm
Wysokość kanału maks.	48 mm
Wysokość kanału min.	28 mm
Wysokość wylewki maks.	125 mm
Wysokość wylewki min.	70 mm
Zakres regulacji maks.	125 mm
Zakres regulacji min.	70 mm

Wszystkie typy

Wszystkie typy

Typ	Wysokość wylewki min.	Wysokość wylewki maks.	Wysokość kanału min.	Wysokość kanału maks.	Wersja sufitowa	Średnica znamionowa	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
UZD 350-3	70 mm	125 mm	28 mm	48 mm	Uniwersalny	350 mm	7410034	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

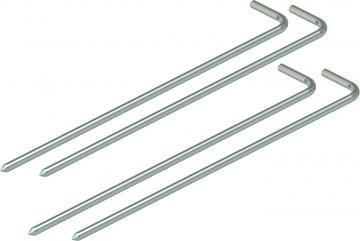

Element szybkiego odblokowania	SE UZD3	7410160	Sztuka	4 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 4	DUG 350-3 4	7400505	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 6	DUG 350-3 6	7400509	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 9	DUG 350-3 9	7400513	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R4	DUG 350-3 R4	7400517	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R7	DUG 350-3 R7	7400533	Sztuka	1 Sztuka
Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R9	DUG 350-3 R9	7400549	Sztuka	1 Sztuka
Pokrywa zaślepiająca do UZD350-3	DU 350-2	7400577	Sztuka	1 Sztuka
