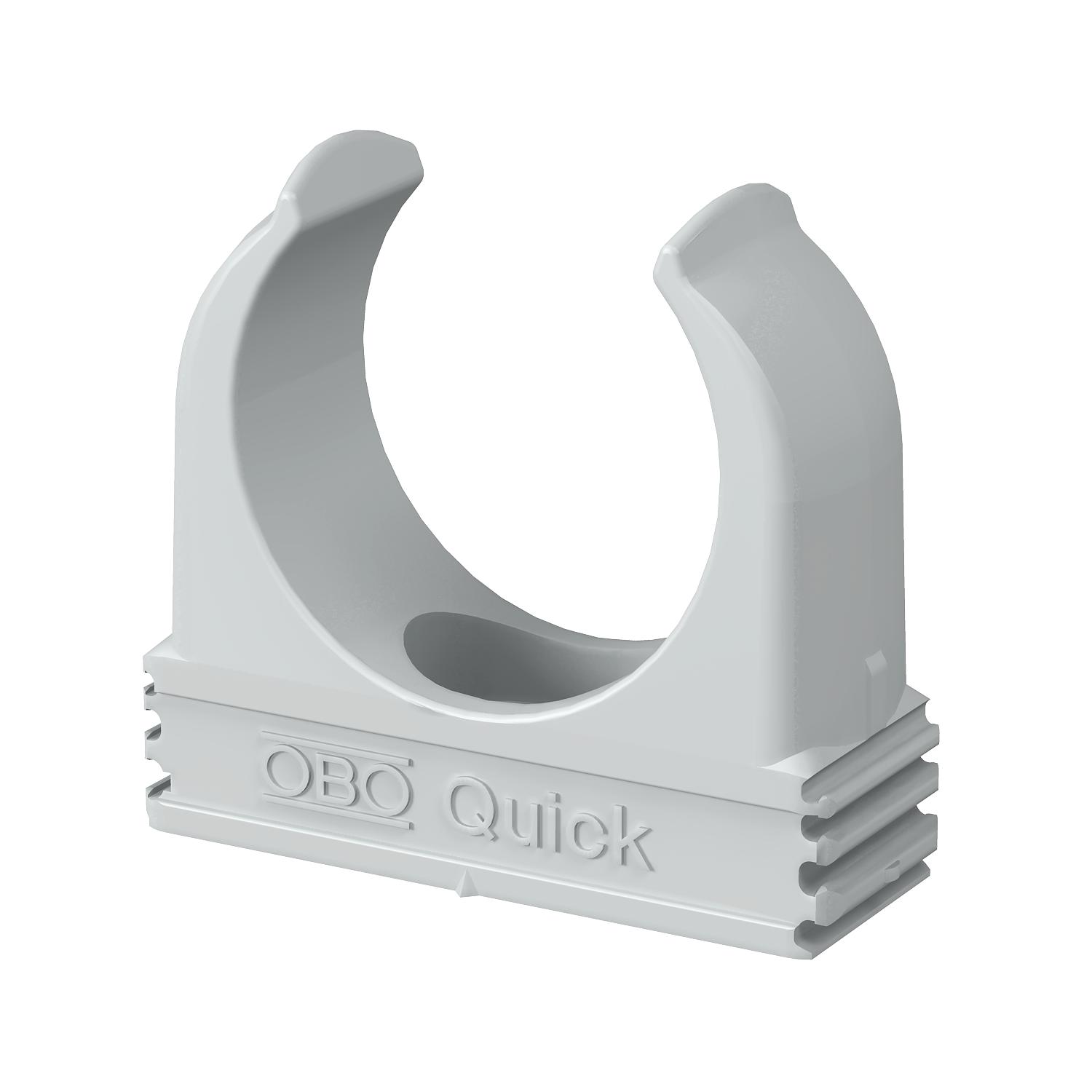

Uchwyt Quick, jasnoszary
Nr kat. 2149022 | EAN 4012195584056
- Opis produktu
-
Opis produktuObejma natynkowa do mocowania metrycznych rur stalowych pancernych, lekkich i ciężkich rur izolacyjnych oraz rur instalacyjnych Quick-Pipe. Uniwersalne możliwości montażu na ścianach i sufitach w pomieszczeniach zamkniętych oraz w chronionych obszarach zewnętrznych. Z wydłużonym otworem do bocznego ustawienia przy montażu za pomocą wkrętów do drewna lub kołków wbijanych. Montaż rur bez użycia narzędzi. Można je także łączyć z zaciskami OBO Multi-Quick lub starQuick. Rozmiary M16 - M32 można nakręcić na gwint M6. Odległość mocowania 50 - 60 cm, maks. wartości wydłużenia F przy temperaturze pokojowej 20° C, patrz tabela.
-
- Dane techniczne
-
Dane techniczne

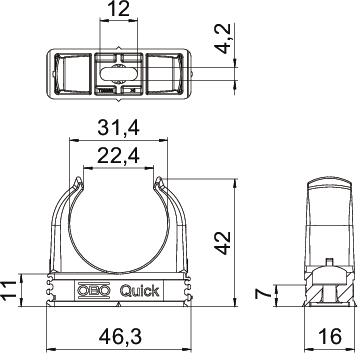

Bezhalogenowy tak Ilość przewodów/rur 1 Kolor jasnoszary; RAL 7035 Materiał Polipropylen Obciążenie niszczące 0,12 kN odporny na działanie promieni UV brak Rodzaj mocowania Otwór wiercony Rozmiar znamionowy/tekst M32 Szeregowalny tak Udźwig użyteczny 100 N Wymiar M32 Wymiar A 46,3 mm Wymiar B 16 mm Wymiar C 22,4 mm Wymiar D 31,4 mm Wymiar E 12 mm Wymiar F 4,2 mm Wymiar h 11 mm Wymiar H 42 mm Z wkladką brak Zakres mocowania D maks. 32 mm Zakres mocowania D min. 32 mm Zamknięte brak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 2955 M32 / 2149022 , 0.21MB , pdfBroszura Quick Pipe , 1.41MB , pdfREACH Deklaracja zgodności 2955 M32 / 2149022 , 0.12MB , pdfRoHS Deklaracja zgodności 2955 M32 / 2149022 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Dopuszczenie VDE 2953...LGR-RW+2953B...LGR-RW+2953M...LGR-RW+2953T...LGR-RW+2955... , 0.78MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, obejma Quick , 0.48MB , pdf
