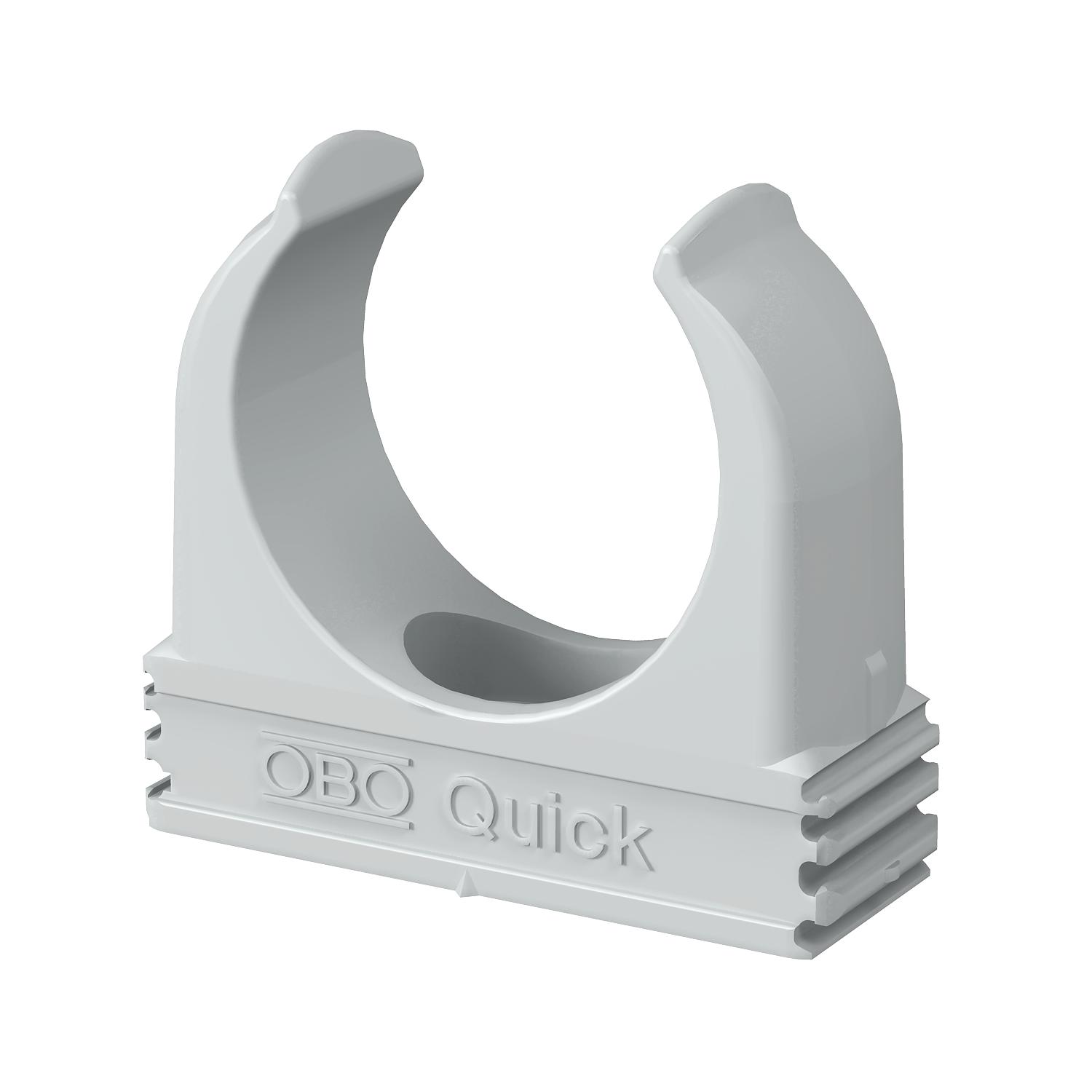

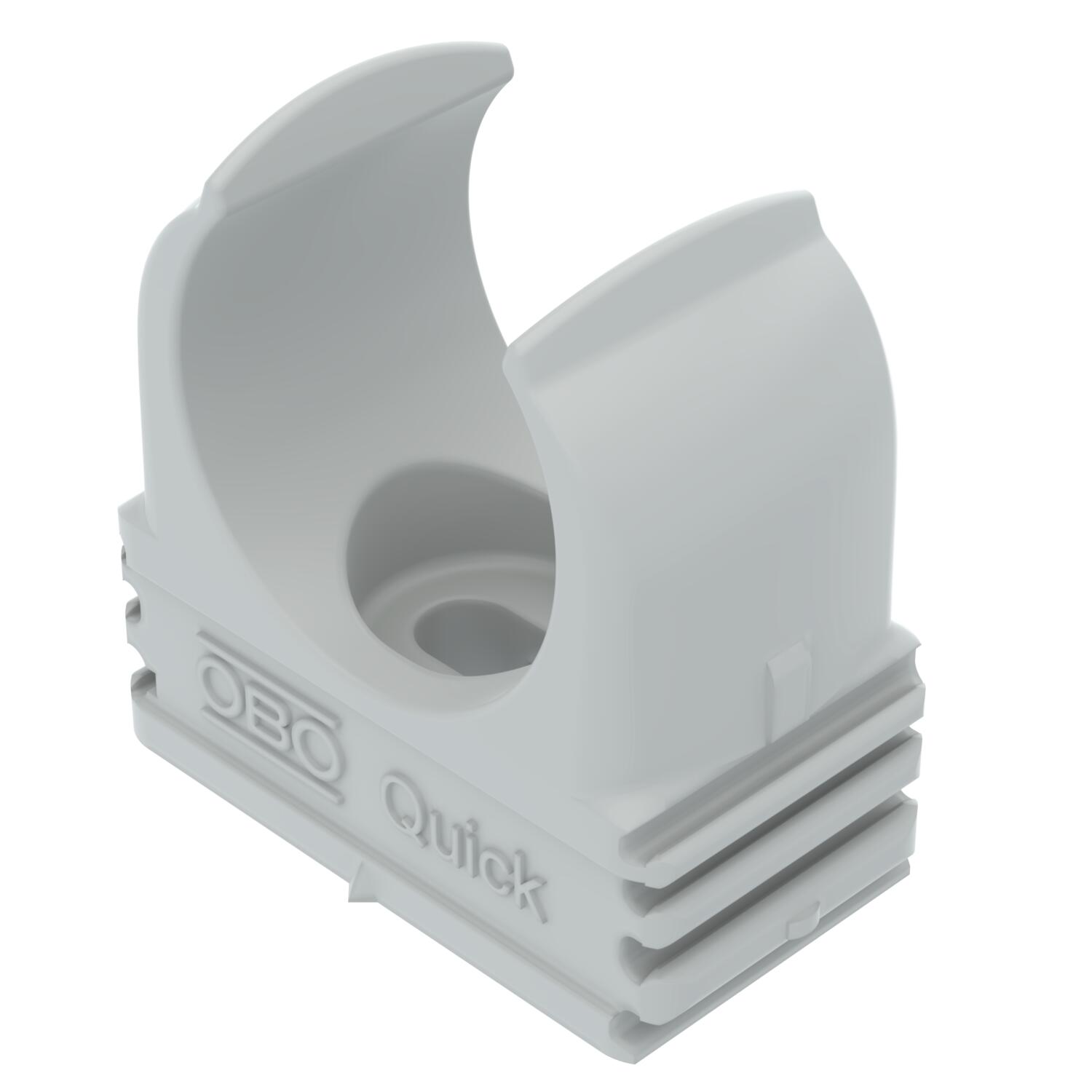

Uchwyt Quick, jasnoszary
Nr kat. 2149010 | EAN 4012195583936
- Opis produktu
-
Opis produktuObejma natynkowa do mocowania metrycznych rur stalowych pancernych, lekkich i ciężkich rur izolacyjnych oraz rur instalacyjnych Quick-Pipe. Uniwersalne możliwości montażu na ścianach i sufitach w pomieszczeniach zamkniętych oraz w chronionych obszarach zewnętrznych. Z wydłużonym otworem do bocznego ustawienia przy montażu za pomocą wkrętów do drewna lub kołków wbijanych. Montaż rur bez użycia narzędzi. Można je także łączyć z zaciskami OBO Multi-Quick lub starQuick. Rozmiary M16 - M32 można nakręcić na gwint M6. Odległość mocowania 50 - 60 cm, maks. wartości wydłużenia F przy temperaturze pokojowej 20° C, patrz tabela.
-
- Dane techniczne
-
Dane techniczne

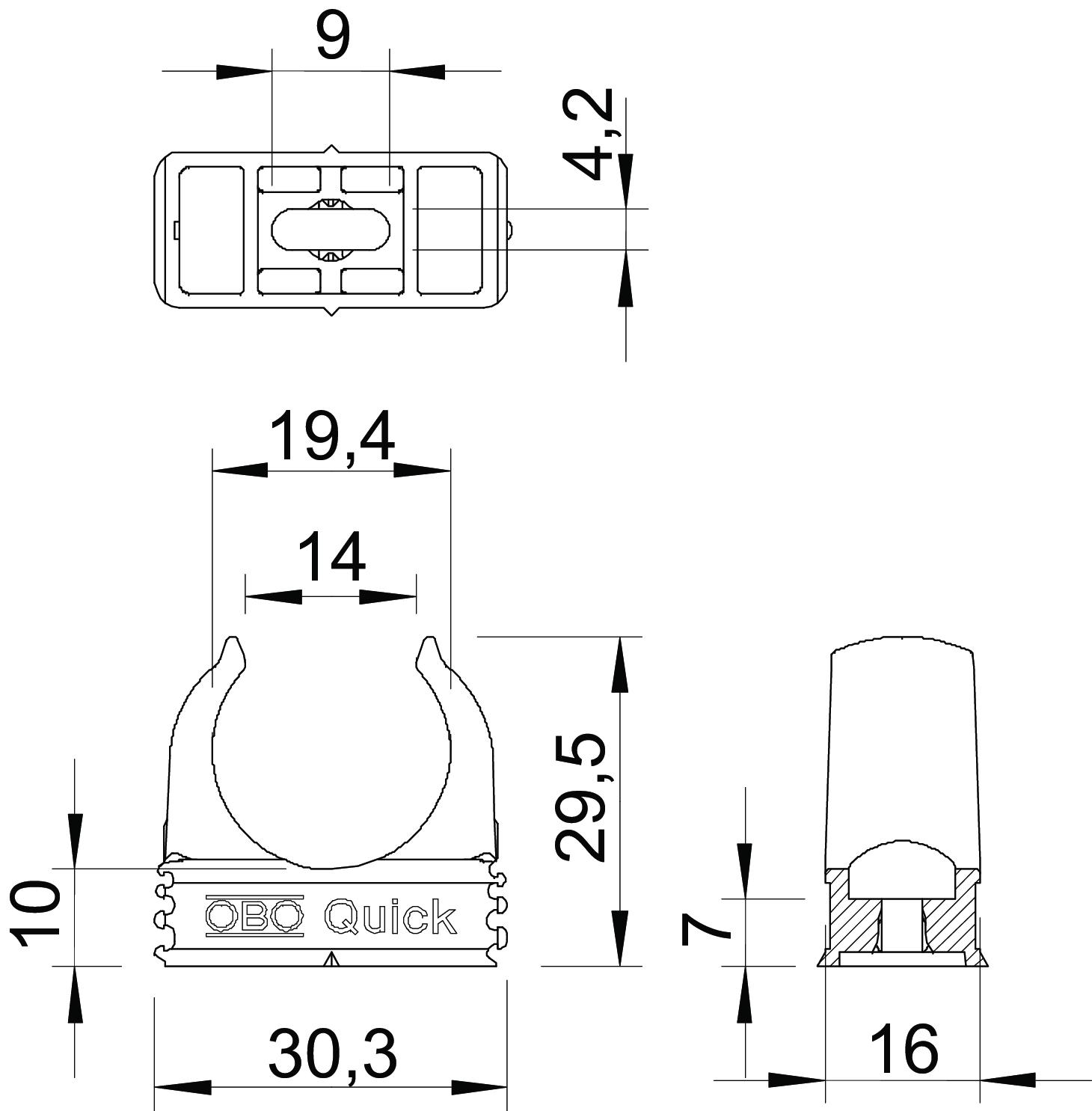

Bezhalogenowy tak Ilość przewodów/rur 1 Kolor jasnoszary; RAL 7035 Materiał Polipropylen Obciążenie niszczące 0,09 kN odporny na działanie promieni UV brak Rodzaj mocowania Otwór wiercony Rozmiar znamionowy/tekst M20 Szeregowalny tak Udźwig użyteczny 75 N Wymiar M20 Wymiar A 30,3 mm Wymiar B 16 mm Wymiar C 14 mm Wymiar D 19,4 mm Wymiar E 9 mm Wymiar F 4,2 mm Wymiar h 10 mm Wymiar H 29,5 mm Z wkladką brak Zakres mocowania D maks. 20 mm Zakres mocowania D min. 20 mm Zamknięte brak - Wszystkie typy
