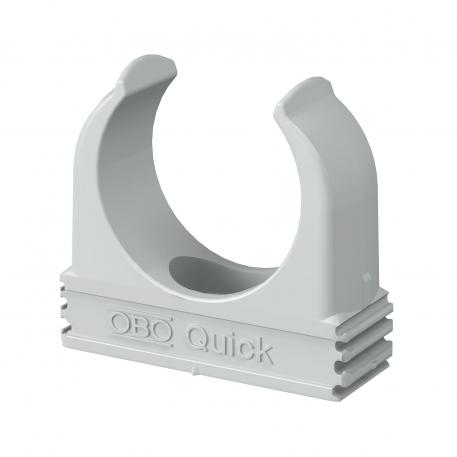

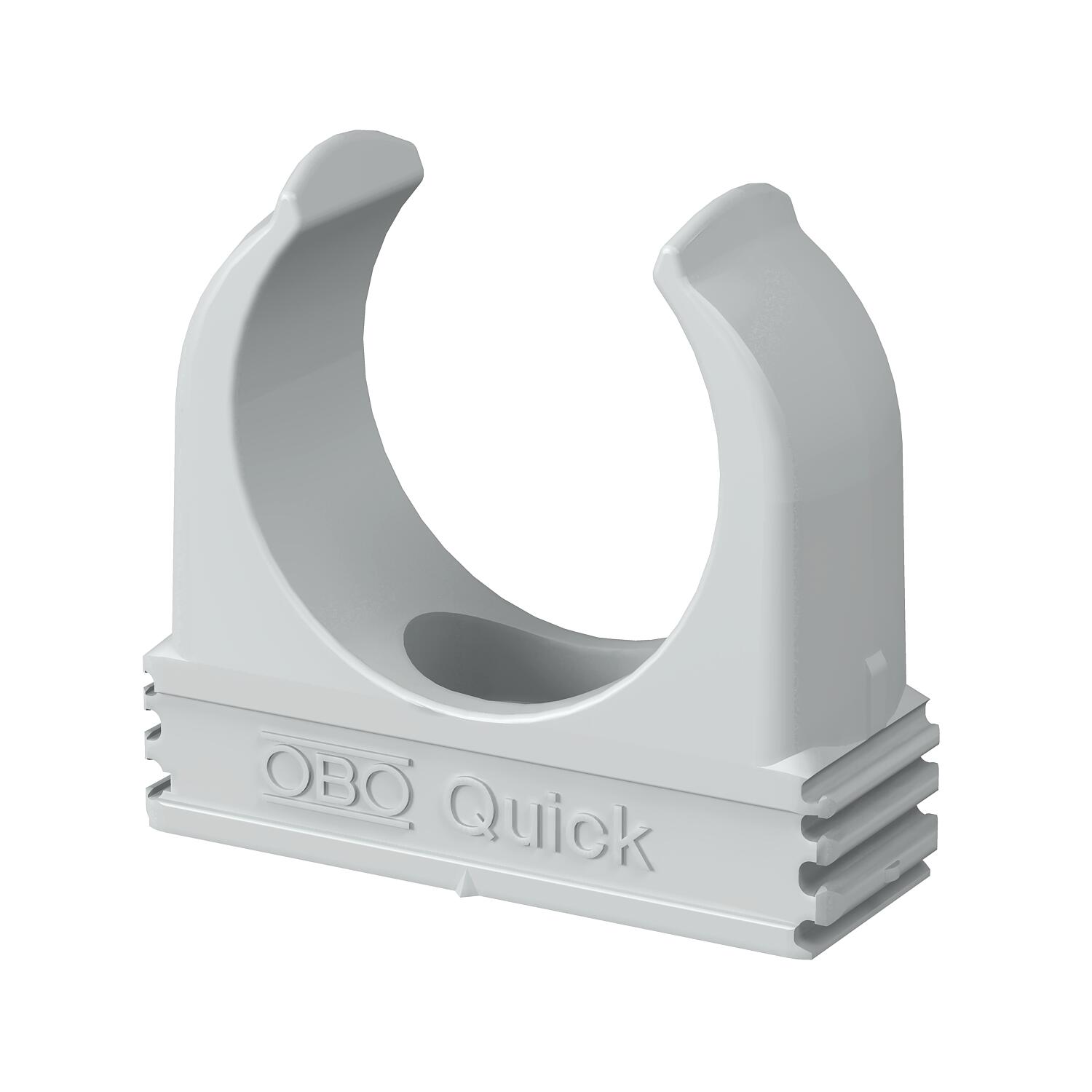

Uchwyt Quick, jasnoszary
Nr kat. 2149004 | EAN 4012195583219
- Opis produktu
-
Opis produktuObejma natynkowa do mocowania metrycznych rur stalowych pancernych, lekkich i ciężkich rur izolacyjnych oraz rur instalacyjnych Quick-Pipe. Uniwersalne możliwości montażu na ścianach i sufitach w pomieszczeniach zamkniętych oraz w chronionych obszarach zewnętrznych. Z wydłużonym otworem do bocznego ustawienia przy montażu za pomocą wkrętów do drewna lub kołków wbijanych. Montaż rur bez użycia narzędzi. Można je także łączyć z zaciskami OBO Multi-Quick lub starQuick. Rozmiary M16 - M32 można nakręcić na gwint M6. Odległość mocowania 50 - 60 cm, maks. wartości wydłużenia F przy temperaturze pokojowej 20° C, patrz tabela.
-
- Dane techniczne
-
Dane techniczne

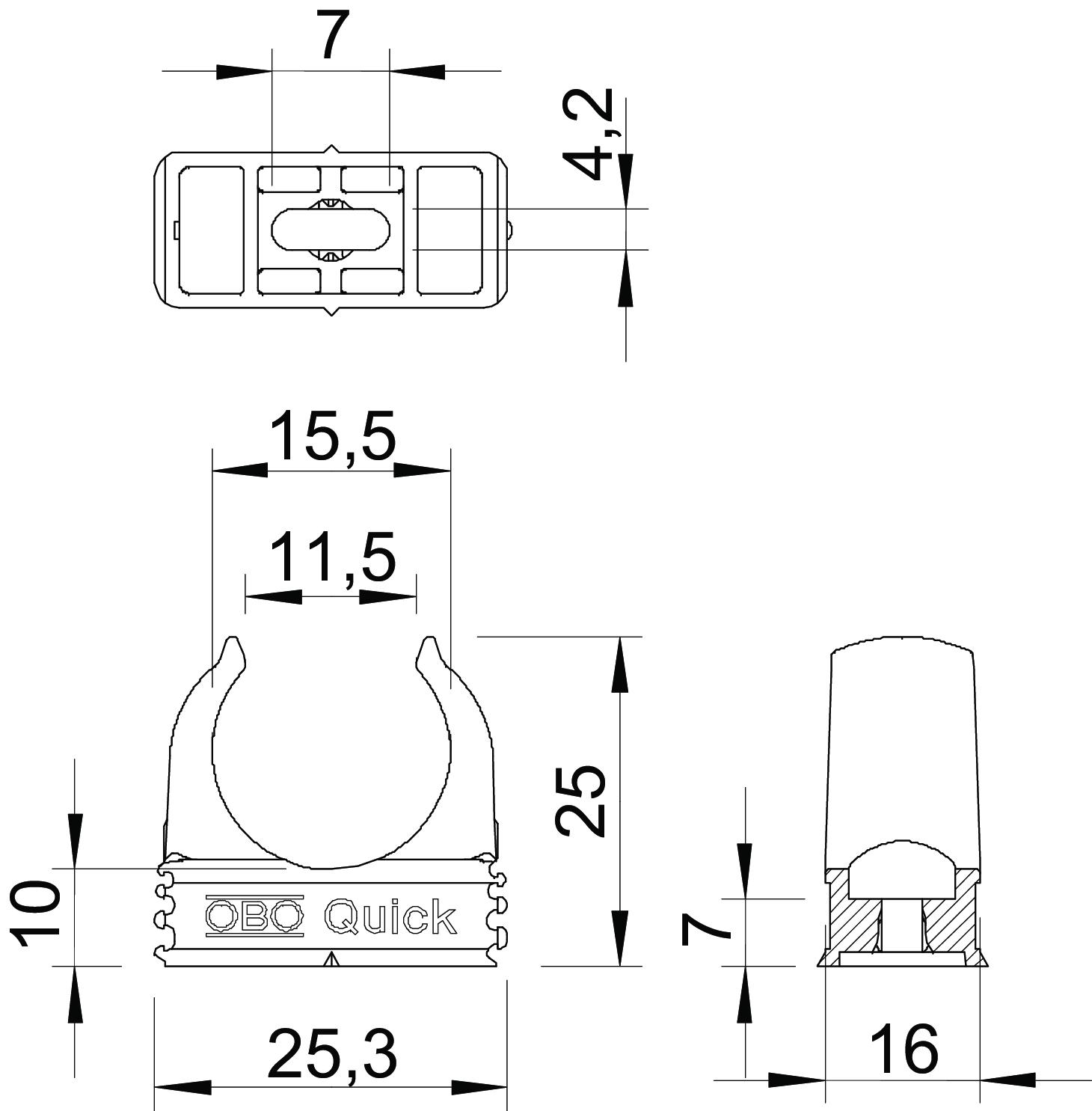

Bezhalogenowy tak Ilość przewodów/rur 1 Kolor jasnoszary; RAL 7035 Materiał Polipropylen Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Obciążenie niszczące 0,07 kN odporny na działanie promieni UV brak Rodzaj mocowania Otwór wiercony Rozmiar znamionowy/tekst M16 Szeregowalny tak Udźwig użyteczny 65 N Wymiar M16 Wymiar A 25,3 mm Wymiar B 16 mm Wymiar C 11,5 mm Wymiar D 15,5 mm Wymiar E 7 mm Wymiar F 4,2 mm Wymiar h 10 mm Wymiar H 25 mm Z wkladką brak Zakres mocowania D maks. 16 mm Zakres mocowania D min. 16 mm Zamknięte brak - Wszystkie typy
