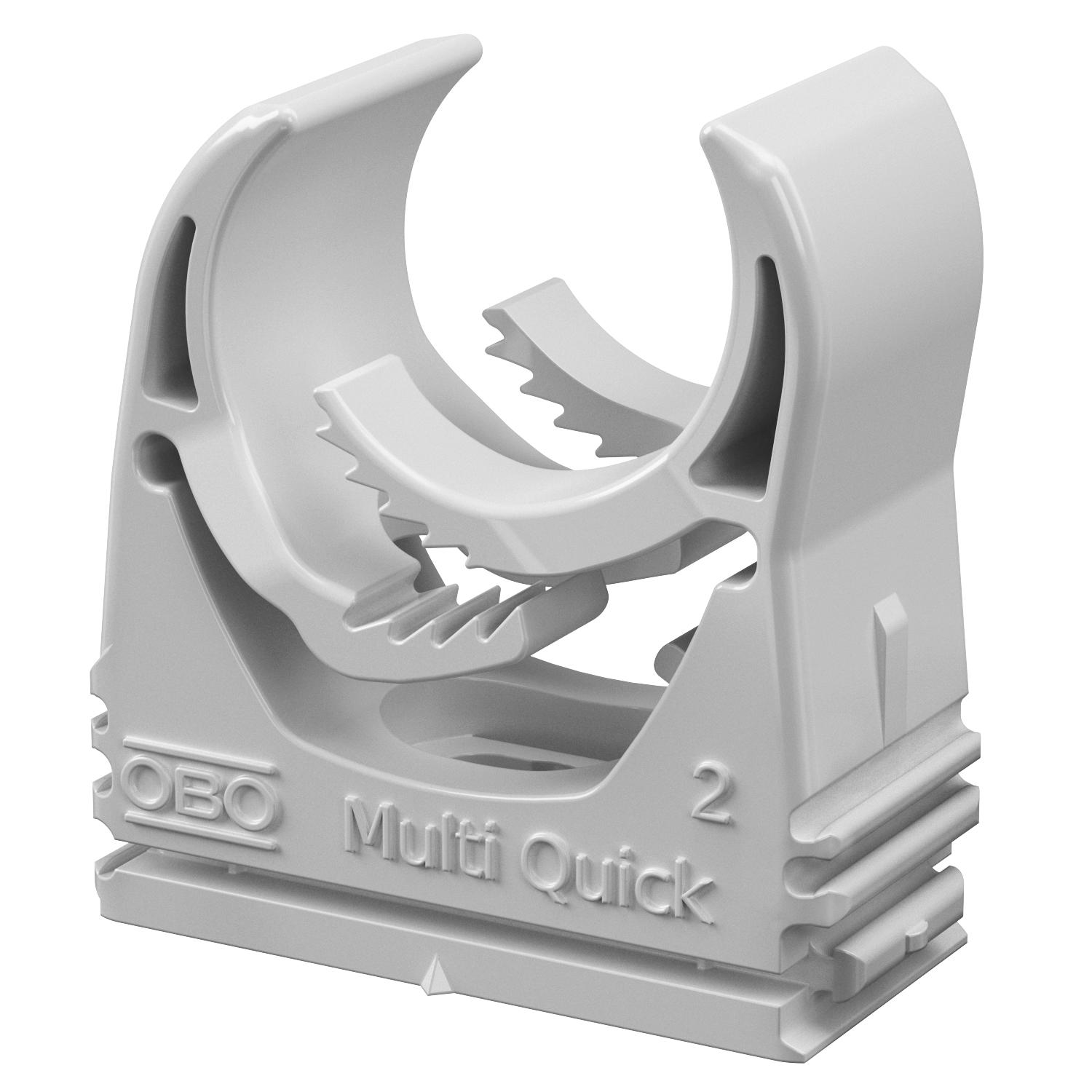

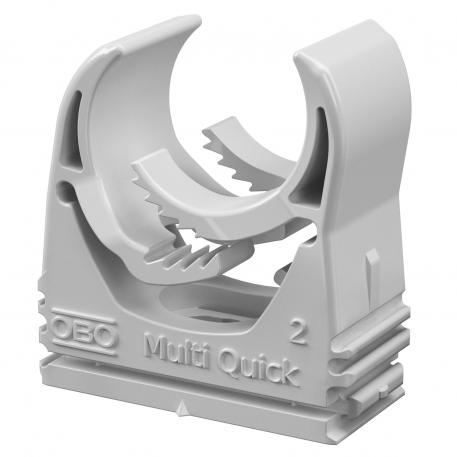

Uchwyt Multi-Quick 18,5 | 22,5 | jasnoszary; RAL 7035

Uchwyt Multi-Quick

Nr kat. 2153114 | EAN 4012195880998

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Kolor	jasnoszary; RAL 7035

Opis produktu

Opis produktu

PG i metryczny
Proste mocowanie
Bezpieczne zatrzaśnięcie
Uszeregowanie promieniowe
Uproszczone magazynowanie
Zakresy mocowania od 15 do 37 mm
Uniwersalne zastosowanie
Mocowanie do szyn typu 2060 i 2061

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Ilość przewodów/rur	1
Kolor	jasnoszary; RAL 7035
Materiał	Poliamid
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
odporny na działanie promieni UV	brak
Rodzaj mocowania	Otwór wiercony
Szeregowalny	tak
Udźwig użyteczny	50 N

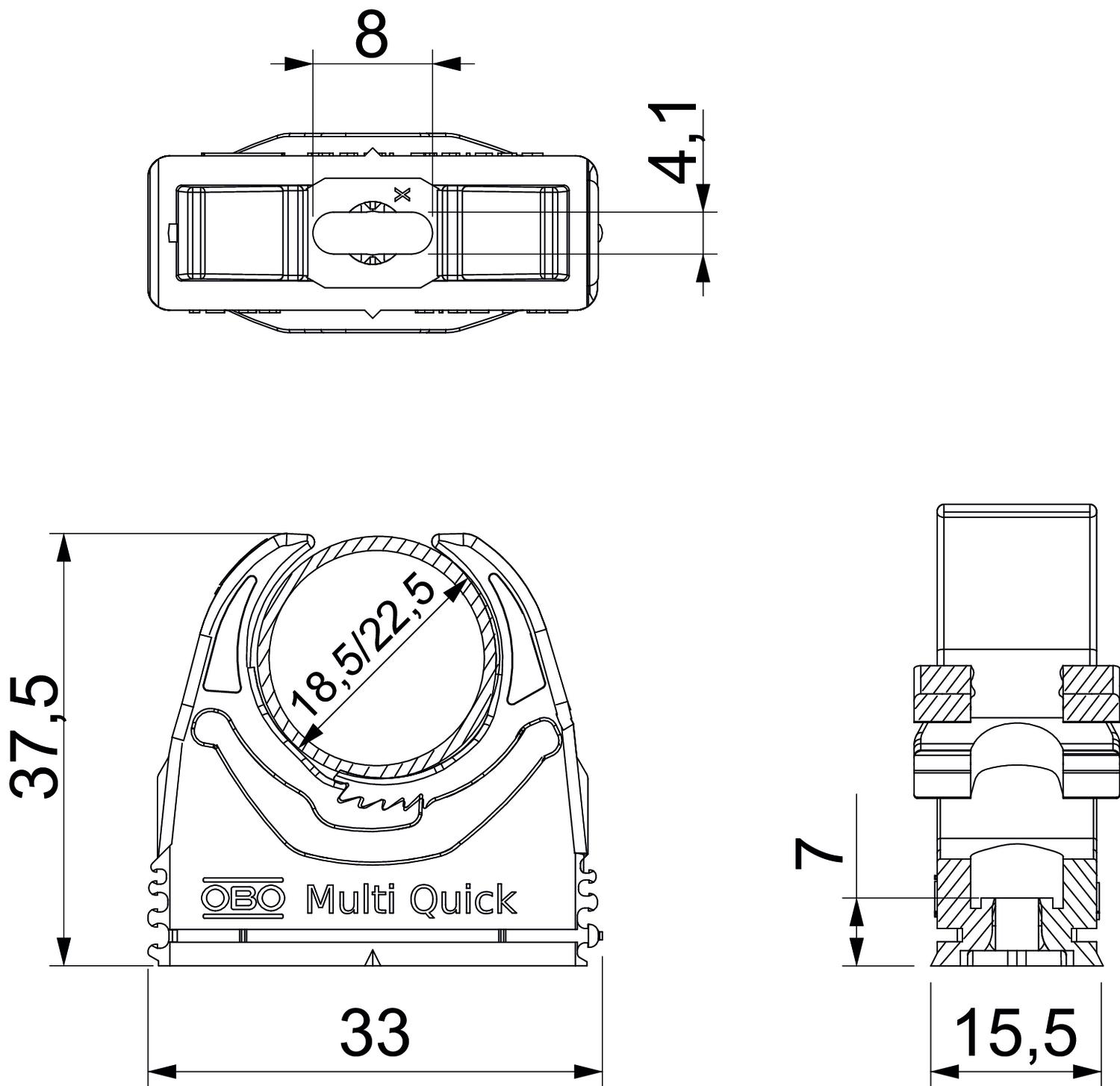

Wymiar	18,5-22,5mm

Wymiar A	33 mm
Wymiar B	15,5 mm
Wymiar E	8 mm
Wymiar F	4,1 mm
Wymiar h	7 mm
Wymiar H	37,5 mm
Z wkladką	brak
Zakres mocowania D maks.	22,5 mm
Zakres mocowania D min.	18,5 mm
Zamknięte	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Kolor	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
M-Quick 15-19LGR	15 mm	19 mm	jasnoszary; RAL 7035	2153106	Sztuka	100 Sztuka
M-Quick 18-22LGR	18,5 mm	22,5 mm	jasnoszary; RAL 7035	2153114	Sztuka	100 Sztuka
M-Quick 25-28LGR	25 mm	28,5 mm	jasnoszary; RAL 7035	2153130	Sztuka	50 Sztuka
M-Quick 31-37LGR	31 mm	37 mm	jasnoszary; RAL 7035	2153157	Sztuka	25 Sztuka
