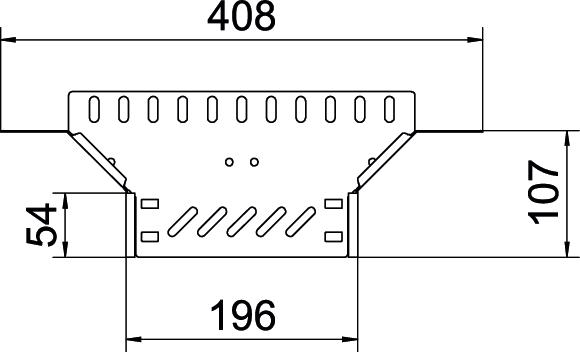

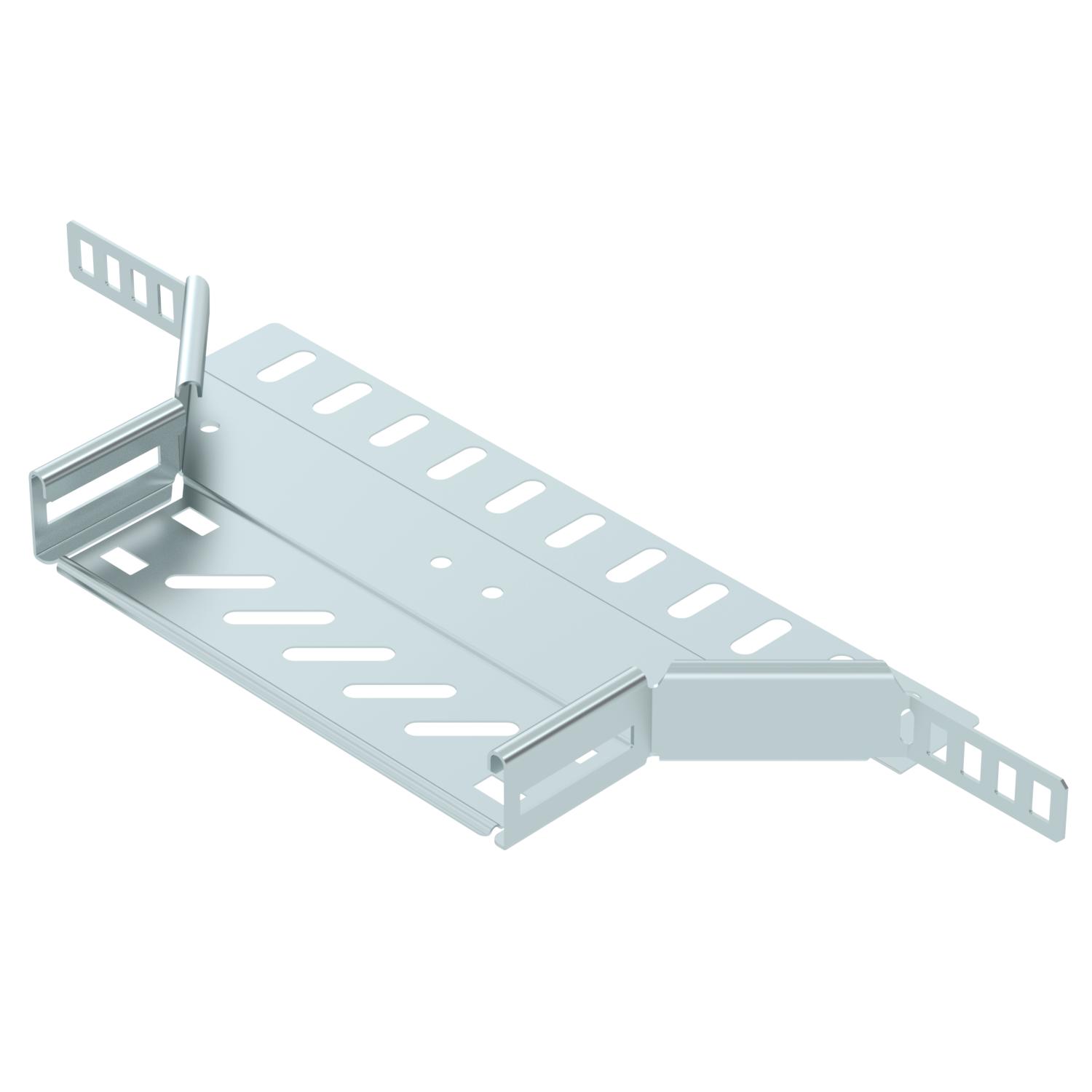

Trójnik dostawny 35 FS
Nr kat. 6042103 | EAN 4012197337100
- Opis produktu
-
Opis produktuTrójnik dostawny do tworzenia poziomych odgałęzień lub skrzyżowań, kształtka do zatrzaskowych i przykręcanych korytek kablowych, wysokość boku 35 mm. Montaż bezśrubowy za dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Do użytku w pomieszczeniach. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Grubość materiału, dna 0,8 mm Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 200 mm Szerokość rozgałęzienia 200 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 35x200 Wymiar B 200 mm Wymiar R 50 mm Wysokość 35 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 8 St. - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa trójnika dostawnego FS
RAAD 200 FS 6042405 1 Sztuka - Do pobrania
-
