Trójnik dostawny 110 FS
Nr kat. 6042159 | EAN 4012197337674
- Opis produktu
-

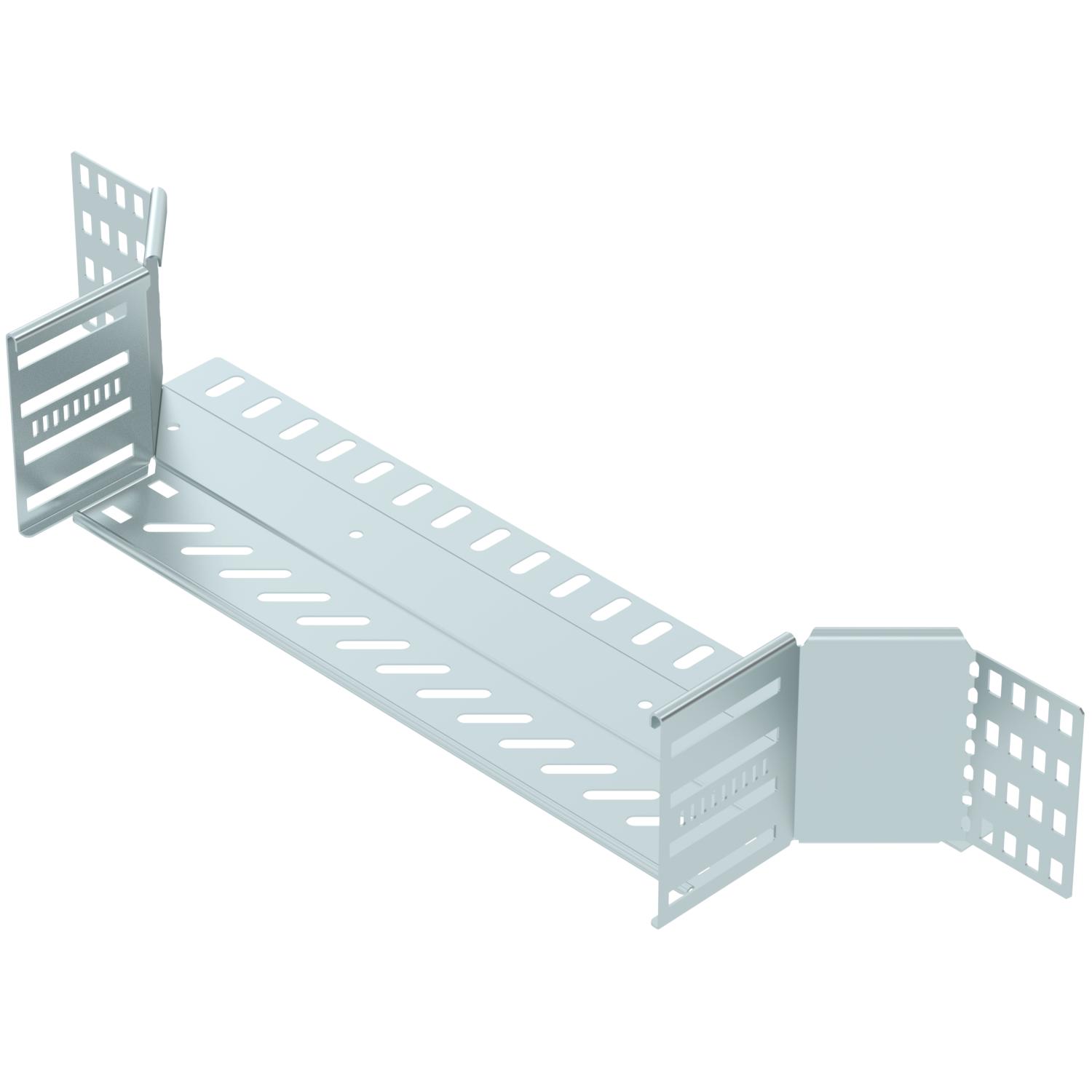

Opis produktuTrójnik dostawny do tworzenia poziomych odgałęzień lub skrzyżowań, kształtka do zatrzaskowych i przykręcanych korytek kablowych, wysokość boku 110 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Do użytku w pomieszczeniach. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

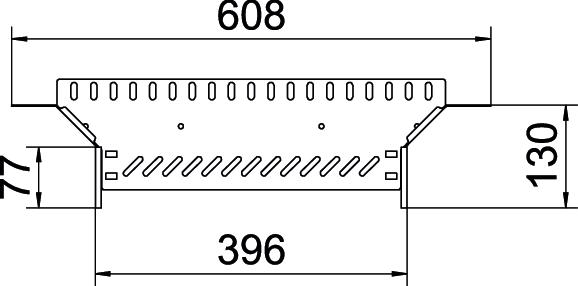

Grubość blachy 1 mm Grubość boku 1,25 mm Grubość materiału, dna 1 mm Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 400 mm Szerokość rozgałęzienia 400 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 110x400 Wymiar B 400 mm Wysokość 110 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 22 St. - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa trójnika dostawnego FS
RAAD 400 FS 6042409 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka - Do pobrania
-
Karta danych technicznych RAA 140 FS / 6042159 , 0.19MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RAA 140 FS / 6042159 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RAA 140 FS / 6042159 , 0.09MB , pdfREACH Deklaracja zgodności RAA 140 FS / 6042159 , 0.12MB , pdfRoHS Deklaracja zgodności RAA 140 FS / 6042159 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
