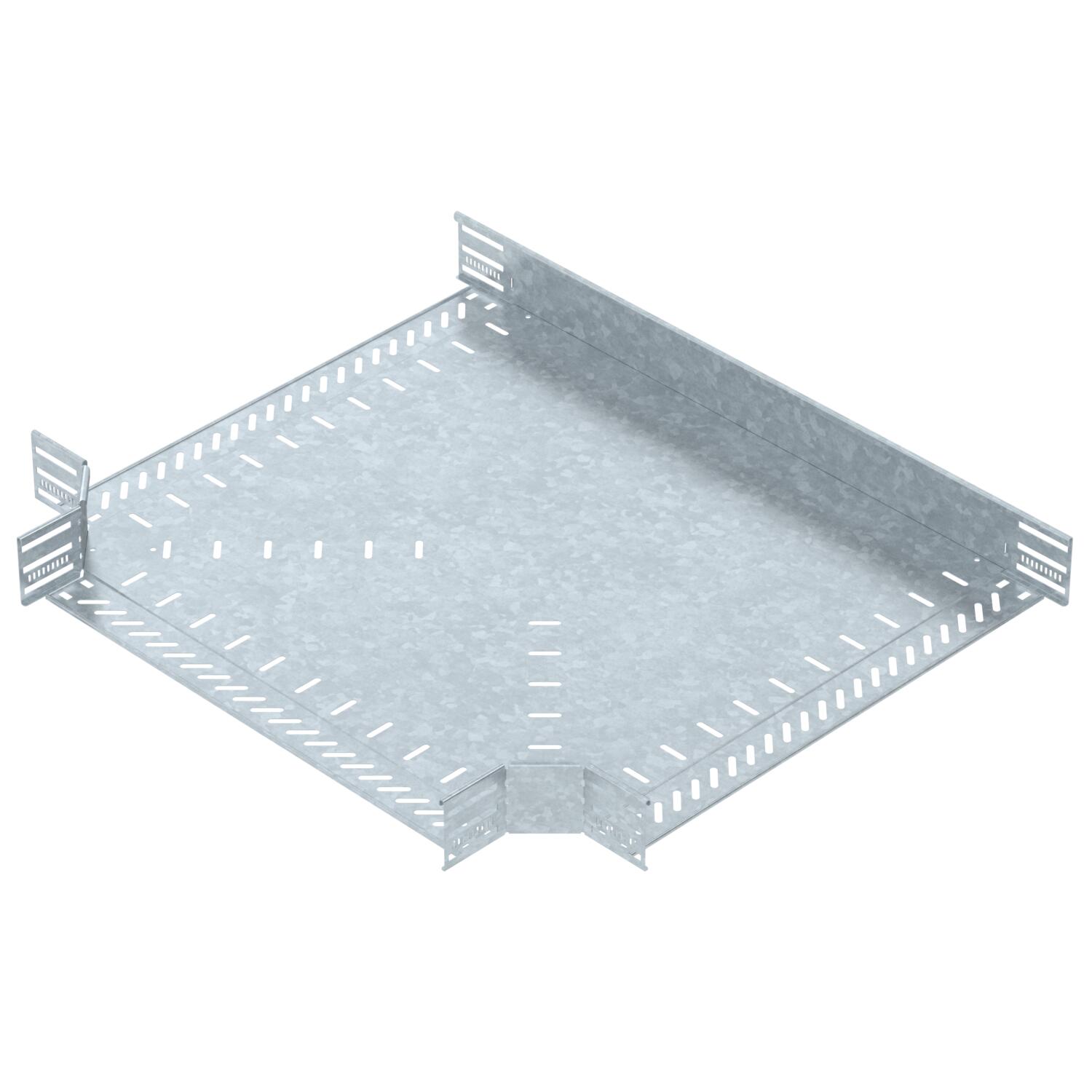

Trójnik 85 FT
Nr kat. 6038240 | EAN 4012197347673
- Opis produktu
-
Opis produktuTrójnik do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 85 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

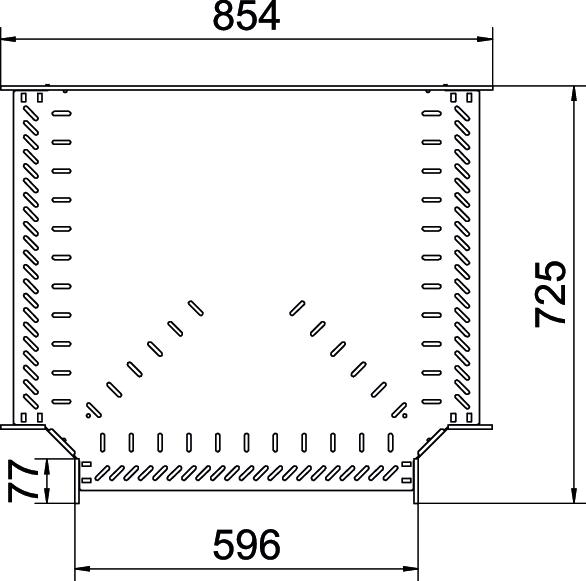

Grubość blachy 1 mm Grubość boku 1,25 mm Kolor cyjan Materiał Stal Model Trójnik poziomy Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 600 mm Szerokość odgałęzienia 600 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 85x600 Wymiar B 600 mm Wysokość 85 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 30 St. - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa trójnika DD
RTD 600 DD 6038652 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
