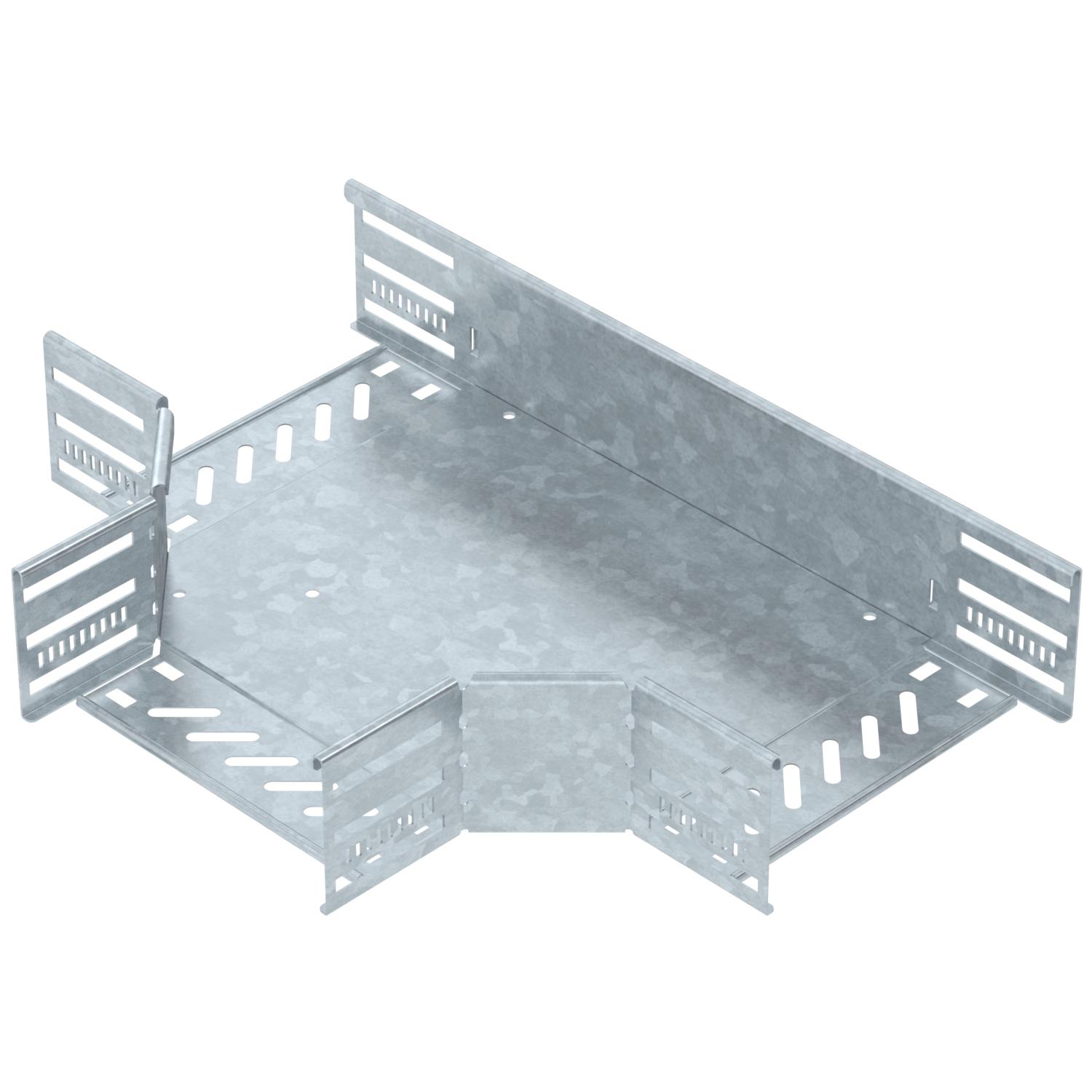

Trójnik 85 FT
Nr kat. 6038232 | EAN 4012197347550
- Opis produktu
-
Opis produktu
Trójnik do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 85 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Materiał Stal Model Trójnik poziomy Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość odgałęzienia 200 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 85x200 Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 24 St. Wymiary

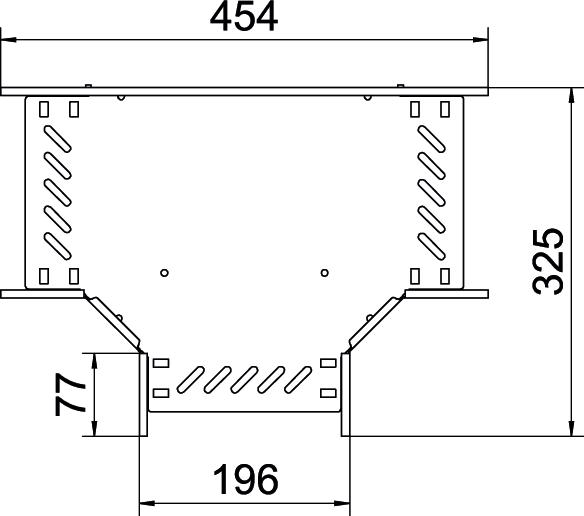

Szerokość 200 mm Wymiar B 200 mm Wysokość 85 mm - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

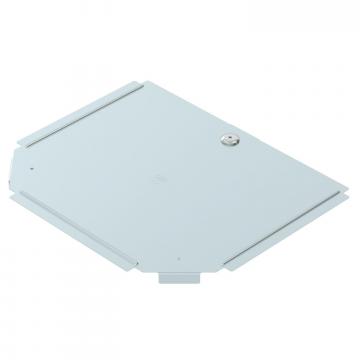

Pokrywa trójnika DD
RTD 200 DD 6038644 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych RT 820 FT / 6038232 , 0.23MB , pdfDeklaracja zgodności RT 820 FT / 6038232 , 0.17MB , pdfBrytyjska Deklaracja Zgodności RT 820 FT / 6038232 , 0.14MB , pdfREACH Deklaracja zgodności RT 820 FT / 6038232 , 0.12MB , pdfRoHS Deklaracja zgodności RT 820 FT / 6038232 , 0.13MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfInstrukcja montażu Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
