Trójnik 85 FS
Nr kat. 6038210 | EAN 4012197346836
- Opis produktu
-
Opis produktu

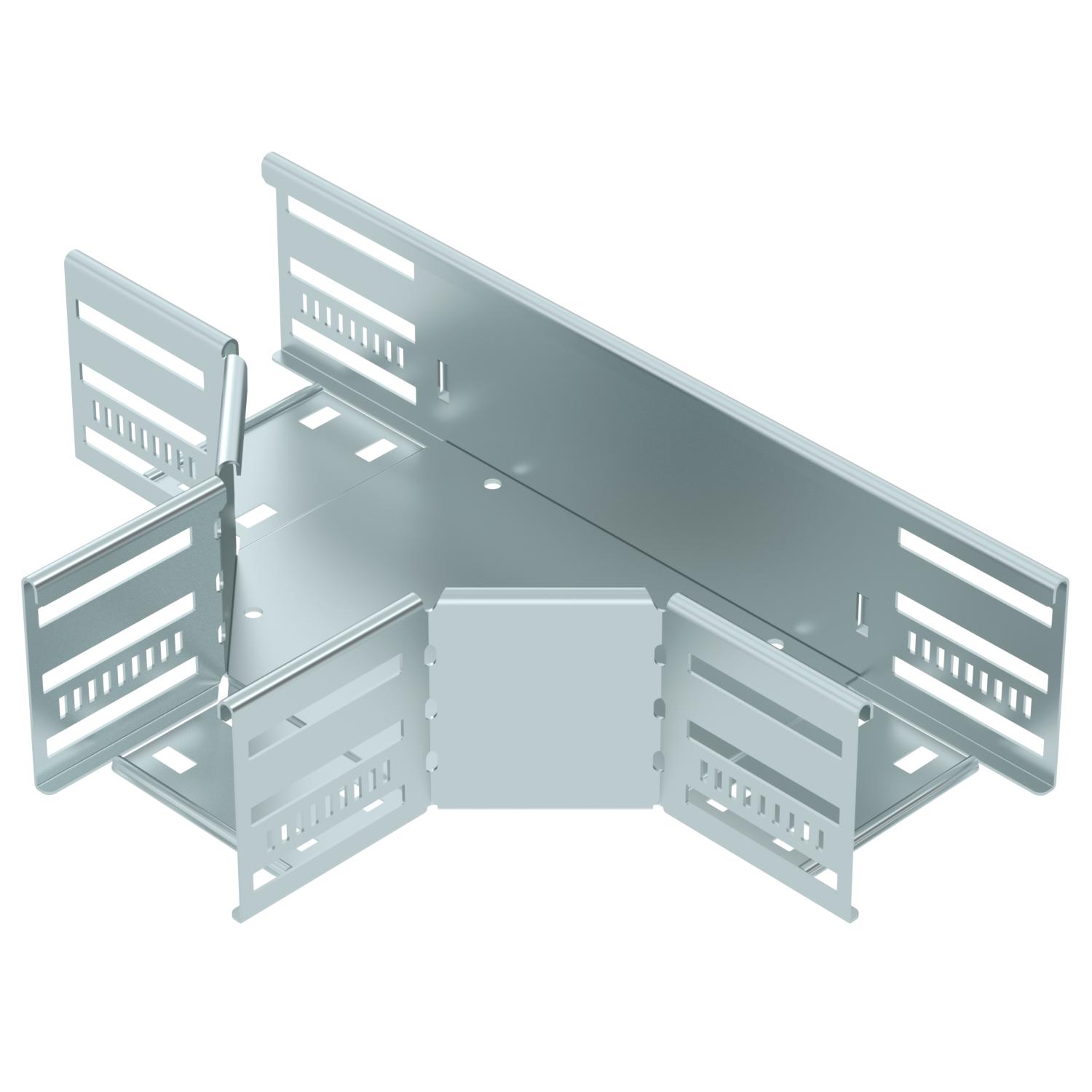

Trójnik do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 85 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Do użytku w pomieszczeniach. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Materiał Stal Model Trójnik poziomy Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość odgałęzienia 100 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 85x100 Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 21 St. Wymiary

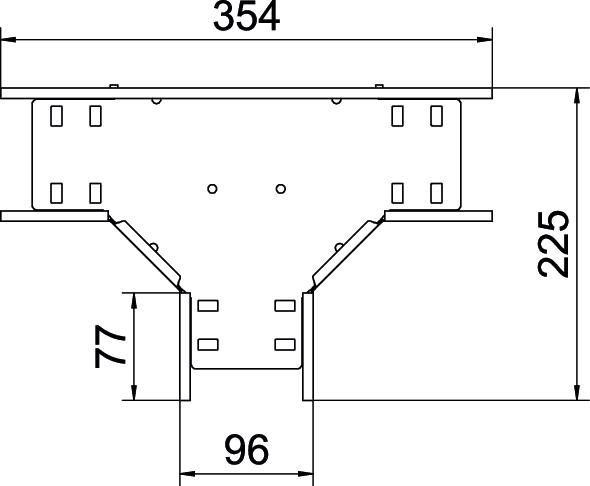

Szerokość 100 mm Wymiar B 100 mm Wysokość 85 mm - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa trójnika FS
RTD 100 FS 6038600 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka - Do pobrania
-
