Trójnik 60 FS
Nr kat. 6038102 | EAN 4012197346652
- Opis produktu
-

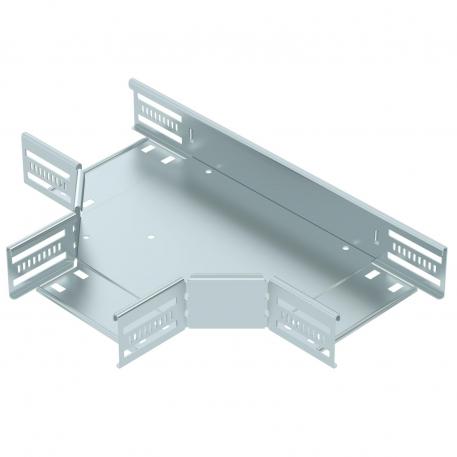

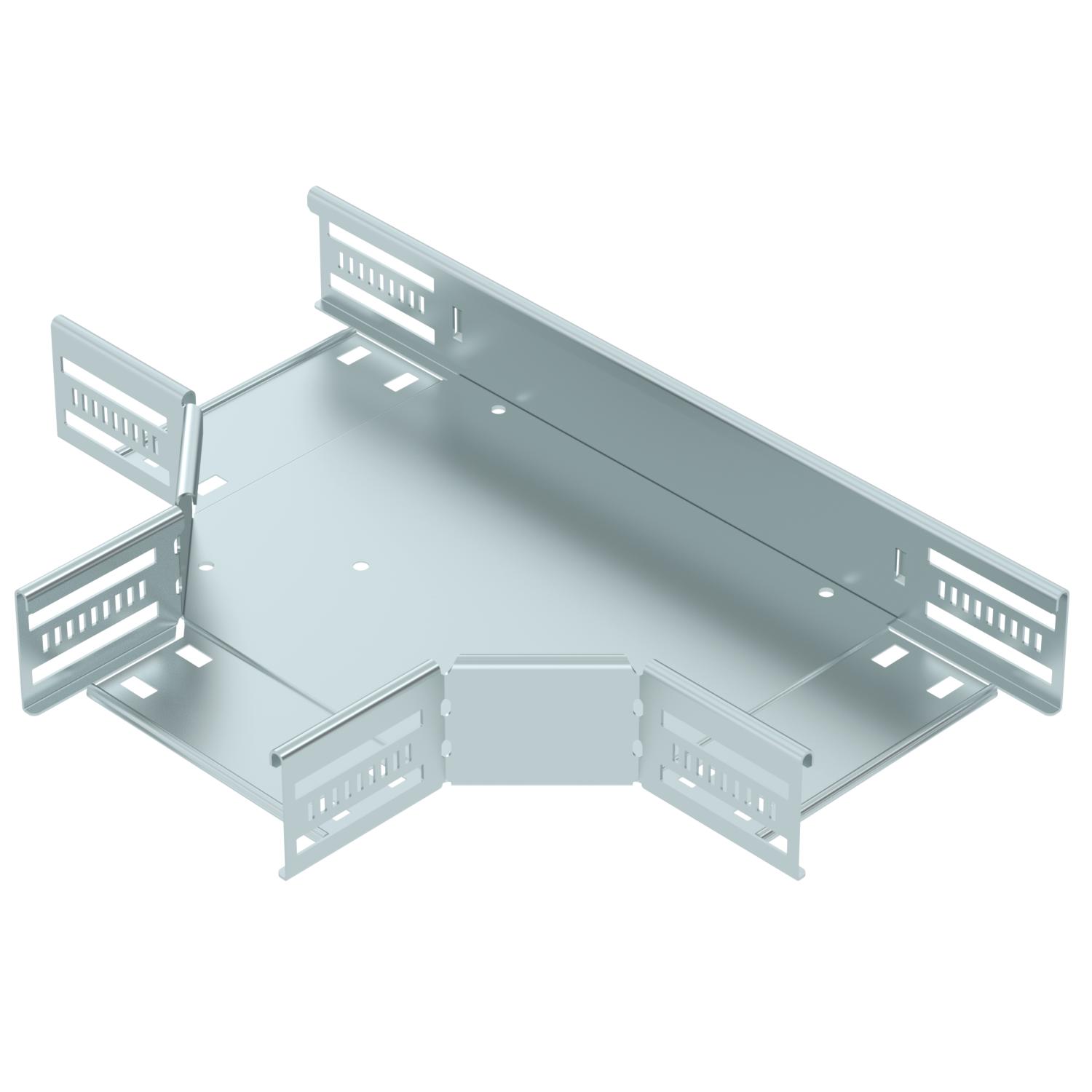

Opis produktuTrójnik do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 60 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Do użytku w pomieszczeniach. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

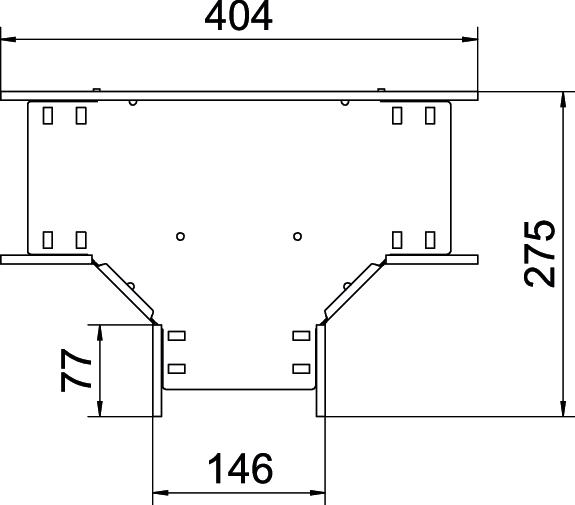

Grubość blachy 0,8 mm Grubość boku 1,25 mm Kolor cyjan Materiał Stal Model Trójnik poziomy Podtrzymanie funkcji tak Powierzchnia cynkowana metodą Sendzimira Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 150 mm Szerokość odgałęzienia 150 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x150 Wymiar B 150 mm Wysokość 60 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 15 St. - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa trójnika FS
RTD 150 FS 6038602 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka - Do pobrania
-
Karta danych technicznych RT 615 FS / 6038102 , 0.22MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RT 615 FS / 6038102 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RT 615 FS / 6038102 , 0.14MB , pdfREACH Deklaracja zgodności RT 615 FS / 6038102 , 0.12MB , pdfRoHS Deklaracja zgodności RT 615 FS / 6038102 , 0.13MB , pdfPomoc przy doborze Selection aid cable trays, screwable , 2.17MB , pdfPomoc przy doborze Selection aid for cable trays, Magic , 0.25MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
