Trójnik 110 FT
Nr kat. 6038324 | EAN 4012197347765
- Opis produktu
-

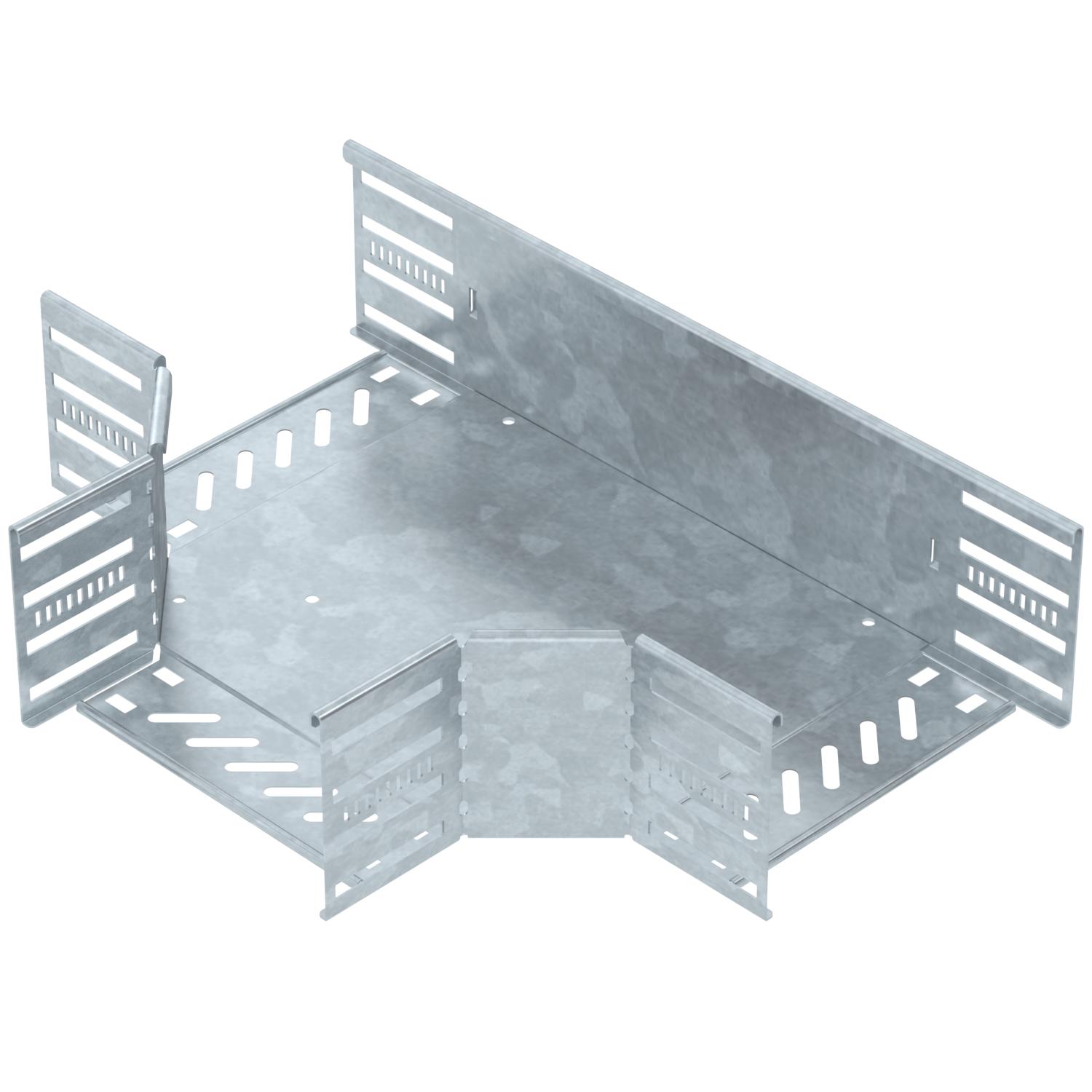

Opis produktuTrójnik do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 110 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

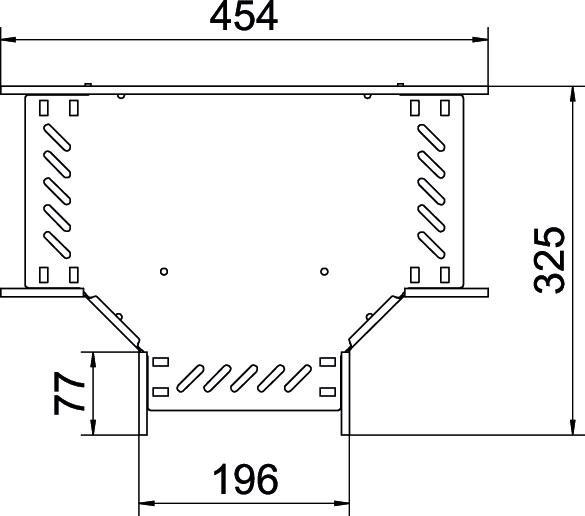

Grubość blachy 0,8 mm Grubość boku 1,25 mm Kolor cyjan Materiał Stal Model Trójnik poziomy Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 200 mm Szerokość odgałęzienia 200 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 110x200 Wymiar B 200 mm Wysokość 110 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 30 St. - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa trójnika DD
RTD 200 DD 6038644 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych RT 120 FT / 6038324 , 0.23MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RT 120 FT / 6038324 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RT 120 FT / 6038324 , 0.14MB , pdfREACH Deklaracja zgodności RT 120 FT / 6038324 , 0.12MB , pdfRoHS Deklaracja zgodności RT 120 FT / 6038324 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
