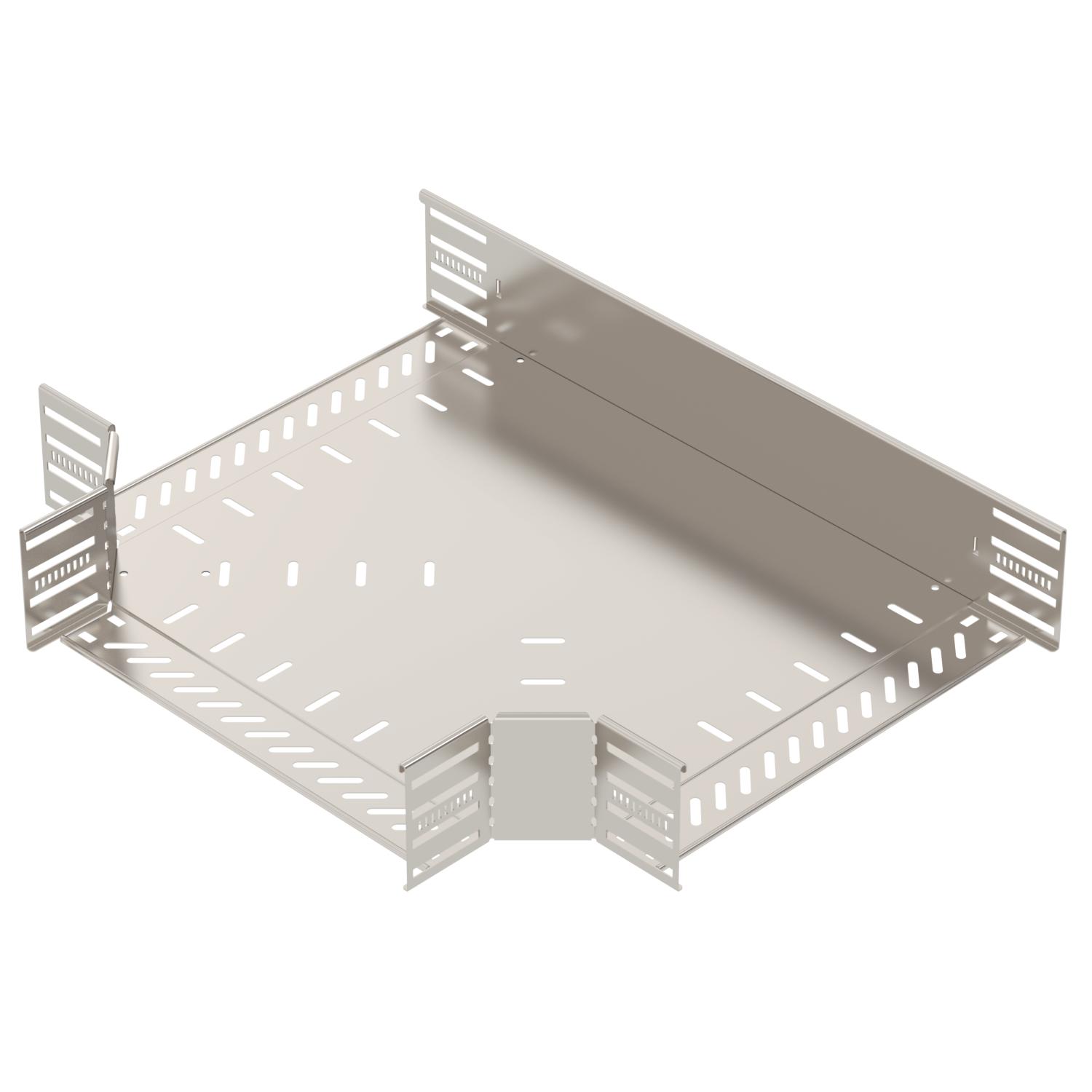

Trójnik 110/400 A2
Nr kat. 6038366 | EAN 4012197340490
- Opis produktu
-
Opis produktuTrójnik do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 110 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 1 mm Grubość boku 1,25 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Model Trójnik poziomy Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 400 mm Szerokość odgałęzienia 400 mm Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 110x400 Wysokość 110 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 33 St. - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

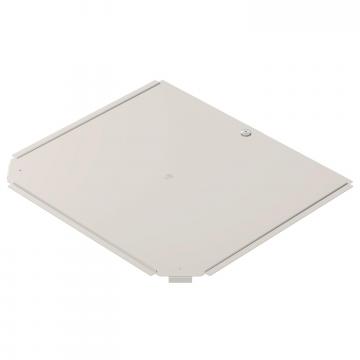

Pokrywa trójnika 400 A2
RTD 400 A2 6038666 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba grzybkowa z nakrętką kombi. A2
FRSB 6x12 A2 6406138 100 Sztuka - Do pobrania
-
Karta danych technicznych RT 140 A2 / 6038366 , 0.21MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RT 140 A2 / 6038366 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RT 140 A2 / 6038366 , 0.14MB , pdfREACH Deklaracja zgodności RT 140 A2 / 6038366 , 0.12MB , pdfRoHS Deklaracja zgodności RT 140 A2 / 6038366 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
