Trägerklammer, mit Rohraufnahme seitlich

Nr kat. / Typ

Długość

Szerokość

Wysokość

Średnica rury/kabla min.

Średnica rury/kabla maks.

Wymiar L

Grubość kołnierza F min.

Grubość kołnierza F maks.

Opis produktu

Opis produktu

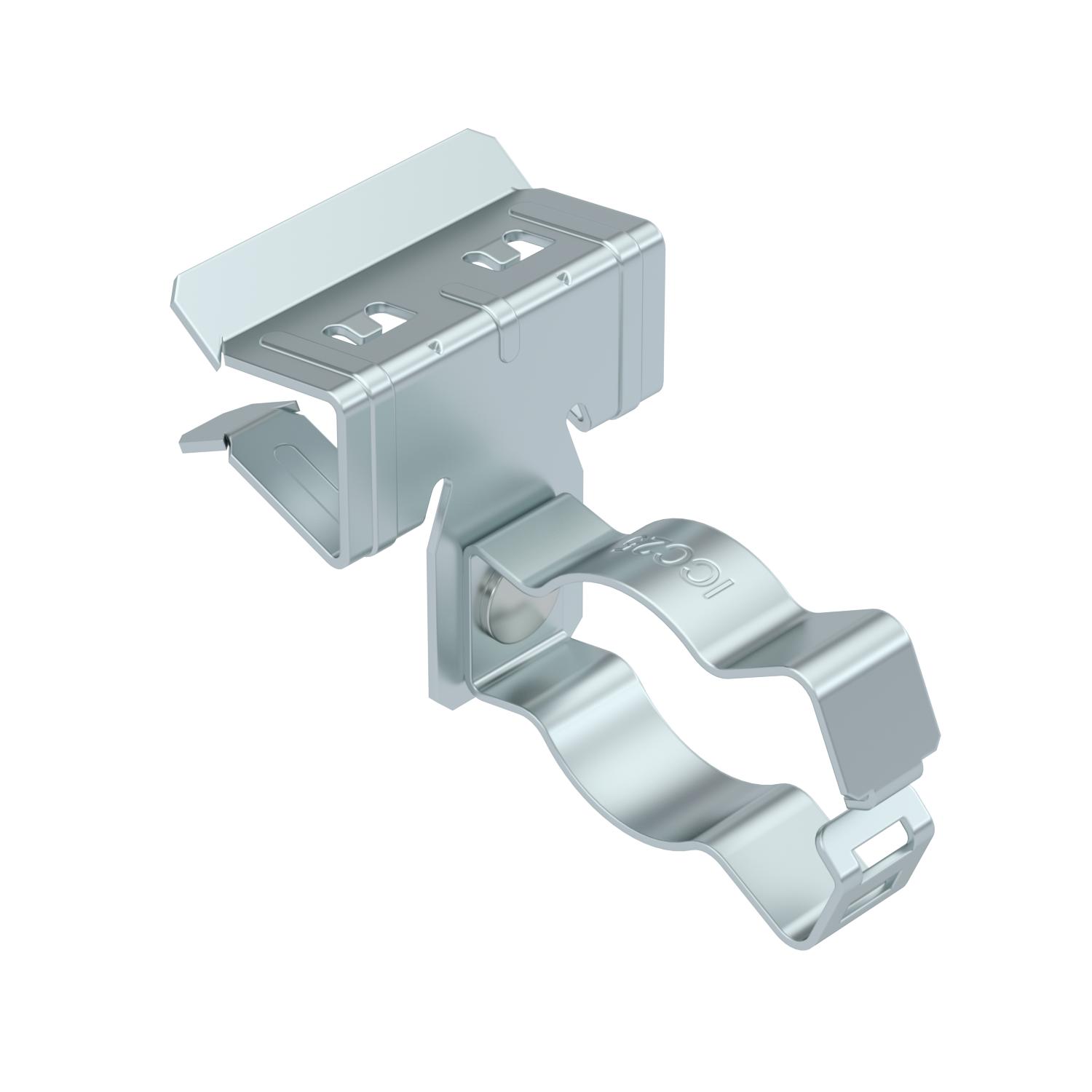

Zaciski nośne do montażu rur. Zamykane mocowanie do rur z boku. Mocowanie do wsporników stalowych przez przybijanie.

Dane techniczne

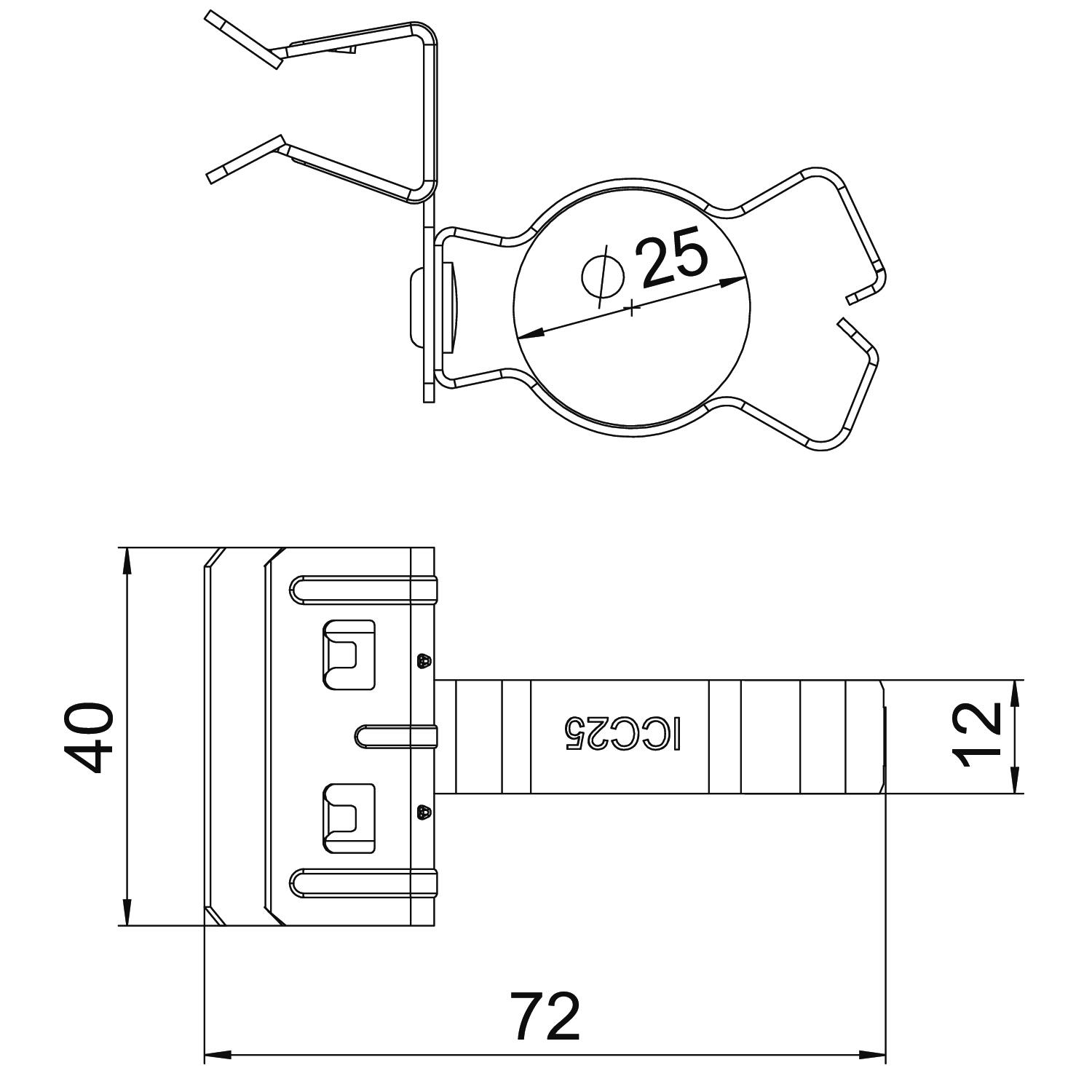

Długość	72 mm
Grubość kołnierza F maks.	15 mm
Grubość kołnierza F min.	10 mm
Maß W	40 mm
Materiał	Stal
Obciążenie niszczące	0,45 kN
Powierzchnia	Cynkowanie lamelowe (płatkowe)
Rodzaj mocowania	wtykowe
Rodzaj połączenia/element przyłączeniowy	Rura/kabel

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica rury/kabla min.	Średnica rury/kabla maks.	Wymiar L	Grubość kołnierza F min.	Grubość kołnierza F maks.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SCHPC 1,5-4 D25	63 mm	28 mm	36 mm	20 mm	25 mm	63 mm	1,5 mm	4 mm	1488343	Sztuka	50 Sztuka
SCHPC 1,5-4 D32	72 mm	28 mm	40 mm	30 mm	32 mm	72 mm	1,5 mm	4 mm	1488345	Sztuka	50 Sztuka
SCHPC 4-10 D25	71 mm	40 mm	40 mm	20 mm	25 mm	71 mm	4 mm	10 mm	1488349	Sztuka	50 Sztuka
SCHPC 4-10 D32	80 mm	40 mm	44 mm	30 mm	32 mm	80 mm	4 mm	10 mm	1488351	Sztuka	50 Sztuka
SCHPC 4-10 D40	93 mm	40 mm	47 mm	36 mm	40 mm	93 mm	4 mm	10 mm	1488353	Sztuka	50 Sztuka
SCHPC 10-15 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	10 mm	15 mm	1488363	Sztuka	50 Sztuka
SCHPC 10-15 D32	81 mm	40 mm	51 mm	30 mm	32 mm	81 mm	10 mm	15 mm	1488365	Sztuka	50 Sztuka
SCHPC 10-15 D40	94 mm	40 mm	54 mm	36 mm	40 mm	94 mm	10 mm	15 mm	1488367	Sztuka	50 Sztuka
SCHPC 15-20 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	15 mm	20 mm	1488373	Sztuka	50 Sztuka
SCHPC 15-20 D32	81 mm	40 mm	51 mm	30 mm	32 mm	82 mm	15 mm	20 mm	1488375	Sztuka	50 Sztuka
SCHPC 15-20 D40	94 mm	40 mm	54 mm	36 mm	40 mm	92 mm	15 mm	20 mm	1488377	Sztuka	50 Sztuka
