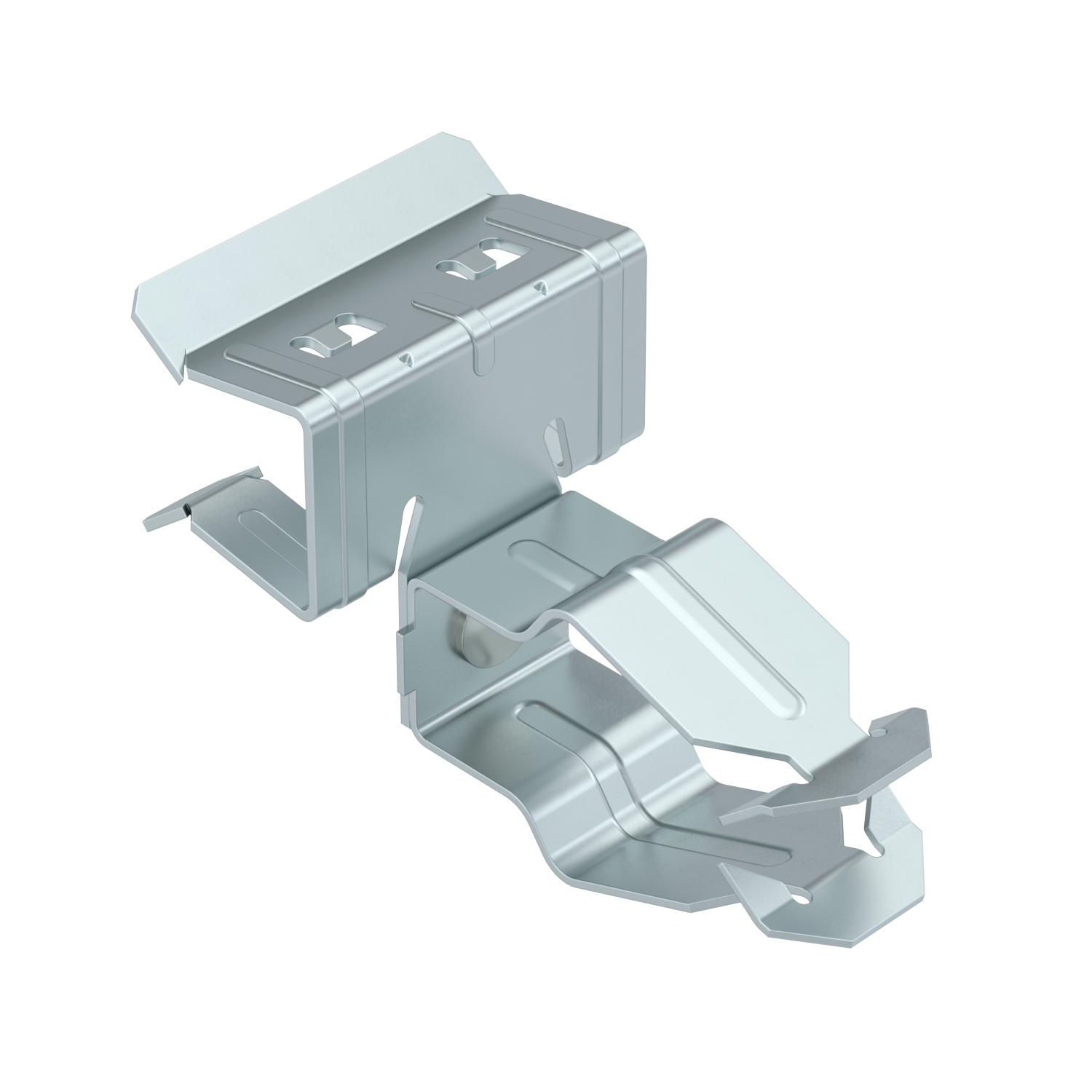

Trägerklammer, mit Rohraufnahme seitlich

Nr kat. / Typ

Długość

Szerokość

Wysokość

Średnica rury/kabla min.

Średnica rury/kabla maks.

Wymiar L

Grubość kołnierza F min.

Grubość kołnierza F maks.

Opis produktu

Opis produktu

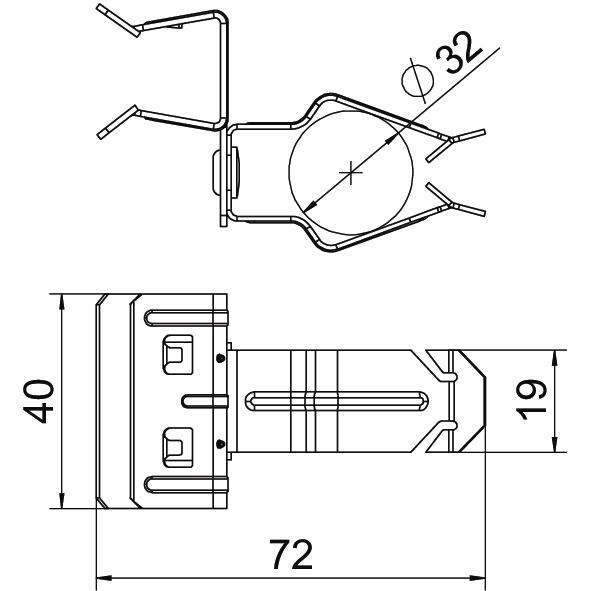

Zaciski nośne do montażu rur. Offene Rohraufnahme seitlich. Mocowanie do wsporników stalowych przez przybijanie.

Dane techniczne

Długość	72 mm
Grubość kołnierza F maks.	20 mm
Grubość kołnierza F min.	15 mm
Maß W	40 mm
Materiał	Stal
Obciążenie niszczące	0,11 kN
Powierzchnia	Cynkowanie lamelowe (płatkowe)
Rodzaj mocowania	wtykowe
Rodzaj połączenia/element przyłączeniowy	Rura/kabel

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica rury/kabla min.	Średnica rury/kabla maks.	Wymiar L	Grubość kołnierza F min.	Grubość kołnierza F maks.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SCHPO 1,5-4 D20	53 mm	28 mm	31 mm	18 mm	22 mm	53 mm	1,5 mm	4 mm	1488411	Sztuka	50 Sztuka
SCHPO 1,5-4 D25	59 mm	28 mm	32 mm	22 mm	30 mm	59 mm	1,5 mm	4 mm	1488413	Sztuka	50 Sztuka
SCHPO 1,5-4 D32	63 mm	28 mm	35 mm	30 mm	35 mm	63 mm	1,5 mm	4 mm	1488415	Sztuka	50 Sztuka
SCHPO 4-10 D20	62 mm	40 mm	35 mm	18 mm	22 mm	62 mm	4 mm	10 mm	1488421	Sztuka	50 Sztuka
SCHPO 4-10 D25	67 mm	40 mm	38 mm	22 mm	30 mm	67 mm	4 mm	10 mm	1488423	Sztuka	50 Sztuka
SCHPO 4-10 D32	72 mm	40 mm	40 mm	30 mm	35 mm	72 mm	4 mm	10 mm	1488425	Sztuka	50 Sztuka
SCHPO 10-15 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	10 mm	15 mm	1488431	Sztuka	50 Sztuka
SCHPO 10-15 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	10 mm	15 mm	1488433	Sztuka	50 Sztuka
SCHPO 10-15 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	10 mm	15 mm	1488435	Sztuka	50 Sztuka
SCHPO 15-20 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	15 mm	20 mm	1488441	Sztuka	50 Sztuka
SCHPO 15-20 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	15 mm	20 mm	1488443	Sztuka	50 Sztuka
SCHPO 15-20 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	15 mm	20 mm	1488445	Sztuka	50 Sztuka
