Trägerklammer, mit Rohraufnahme seitlich

Nr kat. 1488343 | EAN 4012197380724

Opis produktu
Opis produktu

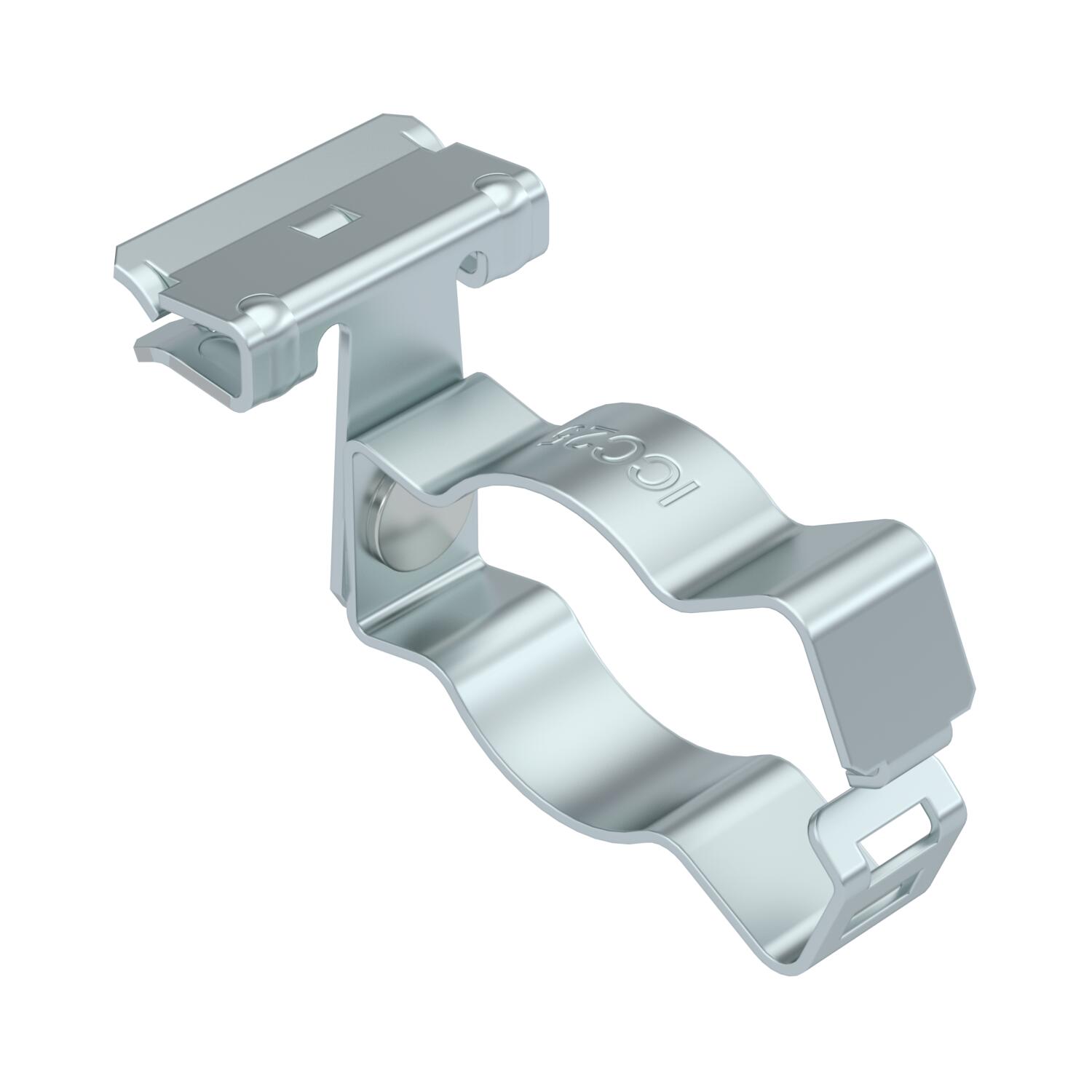

Zaciski nośne do montażu rur. Zamykane mocowanie do rur z boku. Mocowanie do wsporników stalowych przez przybijanie.
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

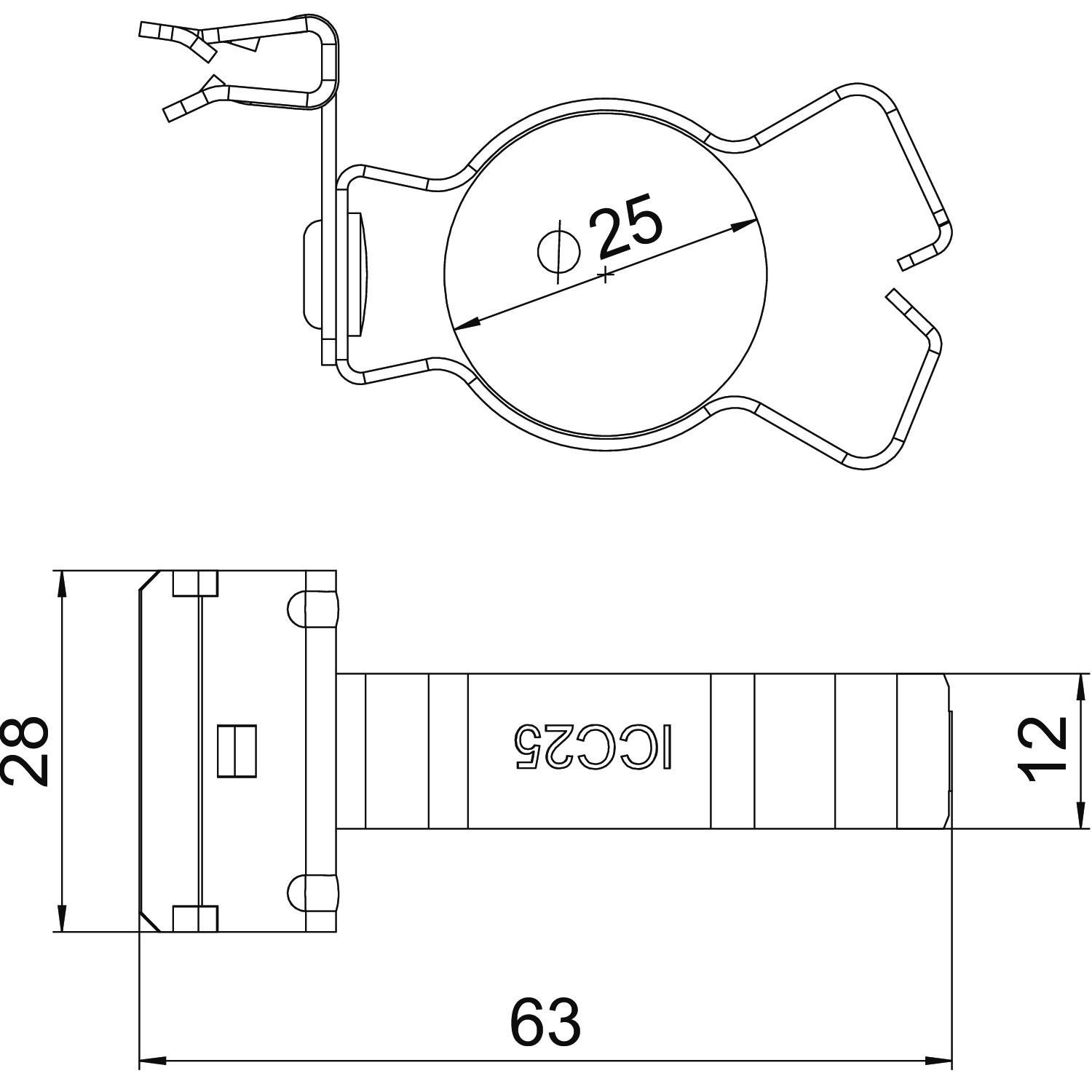

Wymiary

Długość 63 mm
Grubość kołnierza F maks. 4 mm
Grubość kołnierza F min. 1,5 mm
Maß W 28 mm
Materiał Stal
Obciążenie niszczące 0,45 kN
Powierzchnia Cynkowanie lamelowe (płatkowe)
Rodzaj mocowania wtykowe
Rodzaj połączenia/element przyłączeniowy Rura/kabel
Średnica rury/kabla maks. 25 mm
Średnica rury/kabla min. 20 mm
Szerokość 28 mm
Wymiar 1,5-4mm
Wymiar L 63 mm
Wysokość 36 mm
Zawias brak
Zawias ustawiany brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica rury/kabla min. Średnica rury/kabla maks. Wymiar L Grubość kołnierza F min. Grubość kołnierza F maks. Nr kat. Ilość Najmniejsza sprzedawana ilość
SCHPC 1,5-4 D25 63 mm 28 mm 36 mm 20 mm 25 mm 63 mm 1,5 mm 4 mm 1488343
50 Sztuka
SCHPC 1,5-4 D32 72 mm 28 mm 40 mm 30 mm 32 mm 72 mm 1,5 mm 4 mm 1488345
50 Sztuka
SCHPC 4-10 D25 71 mm 40 mm 40 mm 20 mm 25 mm 71 mm 4 mm 10 mm 1488349
50 Sztuka
SCHPC 4-10 D32 80 mm 40 mm 44 mm 30 mm 32 mm 80 mm 4 mm 10 mm 1488351
50 Sztuka
SCHPC 4-10 D40 93 mm 40 mm 47 mm 36 mm 40 mm 93 mm 4 mm 10 mm 1488353
50 Sztuka
SCHPC 10-15 D25 72 mm 40 mm 47 mm 20 mm 25 mm 72 mm 10 mm 15 mm 1488363
50 Sztuka
SCHPC 10-15 D32 81 mm 40 mm 51 mm 30 mm 32 mm 81 mm 10 mm 15 mm 1488365
50 Sztuka
SCHPC 10-15 D40 94 mm 40 mm 54 mm 36 mm 40 mm 94 mm 10 mm 15 mm 1488367
50 Sztuka
SCHPC 15-20 D25 72 mm 40 mm 47 mm 20 mm 25 mm 72 mm 15 mm 20 mm 1488373
50 Sztuka
SCHPC 15-20 D32 81 mm 40 mm 51 mm 30 mm 32 mm 82 mm 15 mm 20 mm 1488375
50 Sztuka
SCHPC 15-20 D40 94 mm 40 mm 54 mm 36 mm 40 mm 92 mm 15 mm 20 mm 1488377
50 Sztuka
