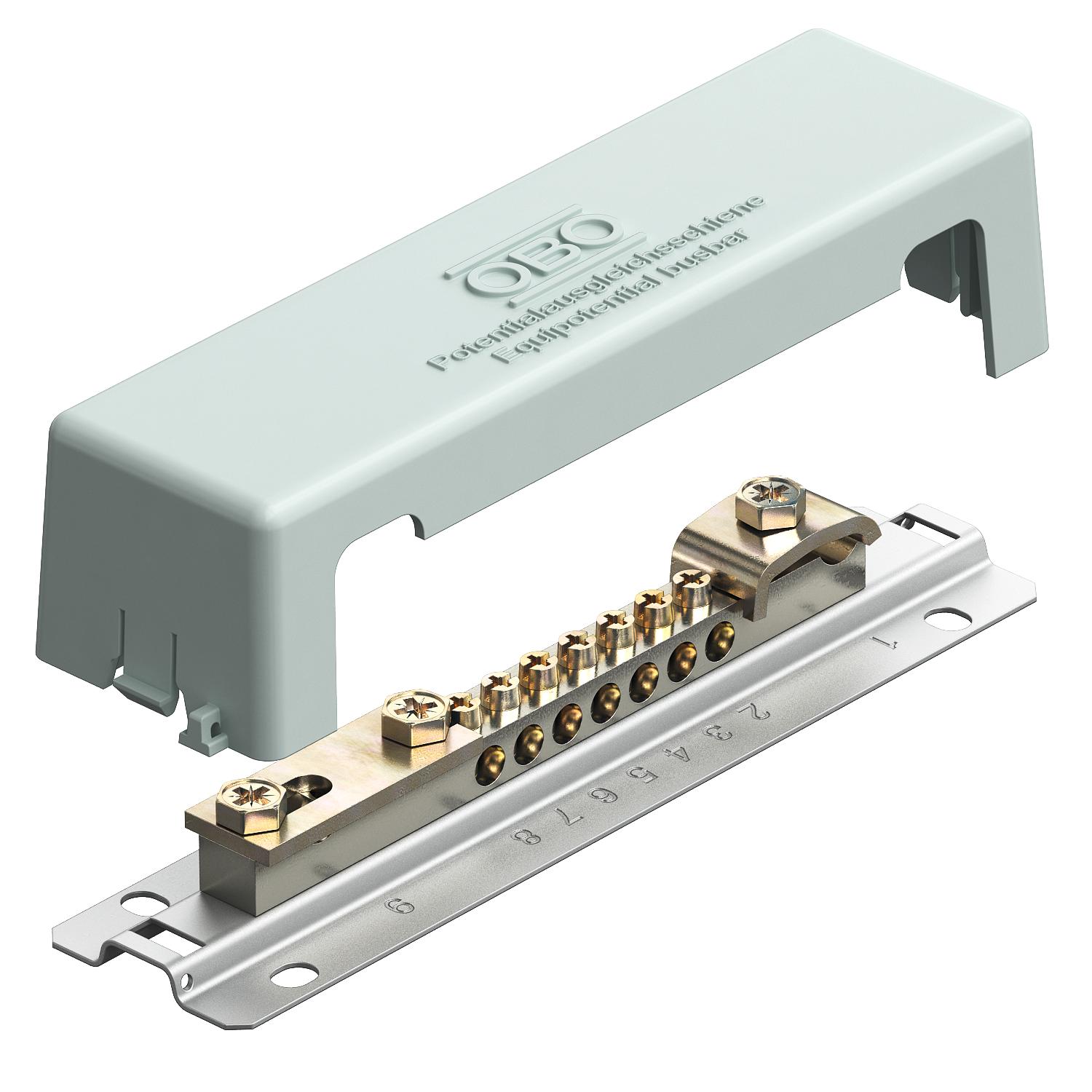

Szyna wyrównawcza z metalową podstawą 188 | 52 | 43 | | szary

Szyna wyrównawcza z metalową podstawą

Nr kat. 5015081 | EAN 4012195378310

Nr kat. / Typ	5015081 / 1809 M

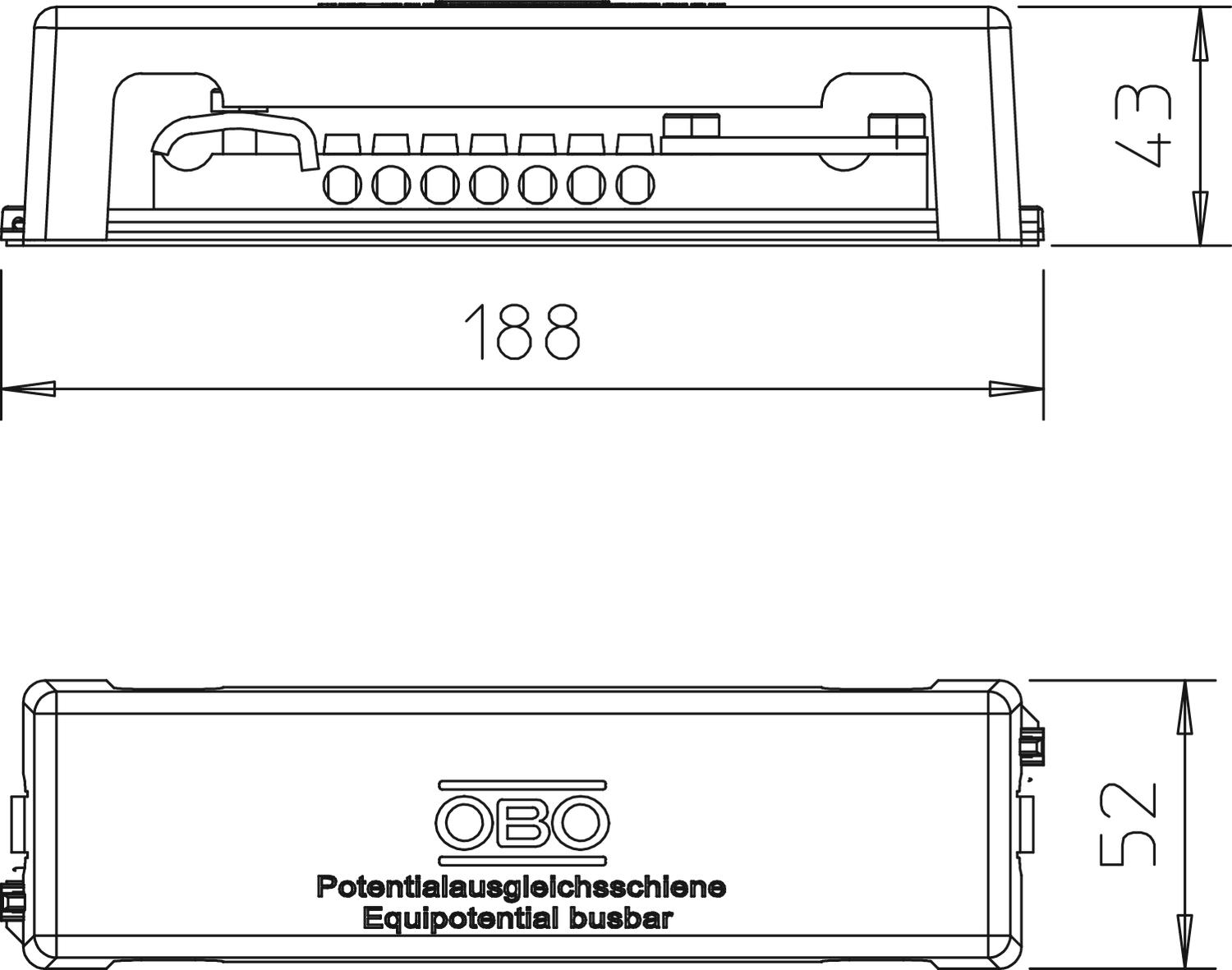

Długość	188 mm

Szerokość	52 mm

Wysokość	43 mm

Kolor	szary

Opis produktu

Opis produktu

Szyna wyrównania potencjałów z metalową podstawą do wyrównania potencjałów zgodnie z DIN VDE 0100-410 / -540 i odgromowego wyrównania potencjałów zgodnie z DIN VDE 0185-305

• Pokrywa z polistyrenu, szara
• Pokrywa może być zaplombowana/oznaczona
• Płyta podstawy wykonana ze stali, taśma ocynkowana
• Listwa stykowa wykonana z mosiądzu, niklowana
• Śruby i wsporniki wykonane ze stali ocynkowanej
• zdolne do przenoszenia prądów piorunowych 100 kA (10/350)

Opcje połączenia:
• 7 przewodów jedno- lub wielożyłowych do 25 mm² lub cienkodrutowych do 16 mm²
• 1 przewód okrągły Rd 8-10
• 1 płaskownik do FL 30 lub przewód okrągły Rd 8-10

Dane techniczne

Dane techniczne

Całkowita liczba połączeń przewodów okrągłych	1
Długość	188 mm
Izolator	brak
Kolor	szary
Liczba połączeń przewodów do 25 mm² sztywnych	7
Liczba połączeń przewodów okrągłych 8-10 mm	1
Liczba połączeń przewodów płaskich do 30 mm	1
Materiał	Mosiądz
Materiał szyny stykowej	Mosiądz

Materiał zacisku	Stal
Model	Budowa stała
Obciążalność prądem piorunowym	H/100 kA
Powierzchnia listwy kontaktowej	niklowane
Powierzchnia zacisku	cynkowane galwanicznie
Szerokość	52 mm
Wykonanie	z warstwą zewnętrzną
Wymiar	188mm
Wysokość	43 mm
