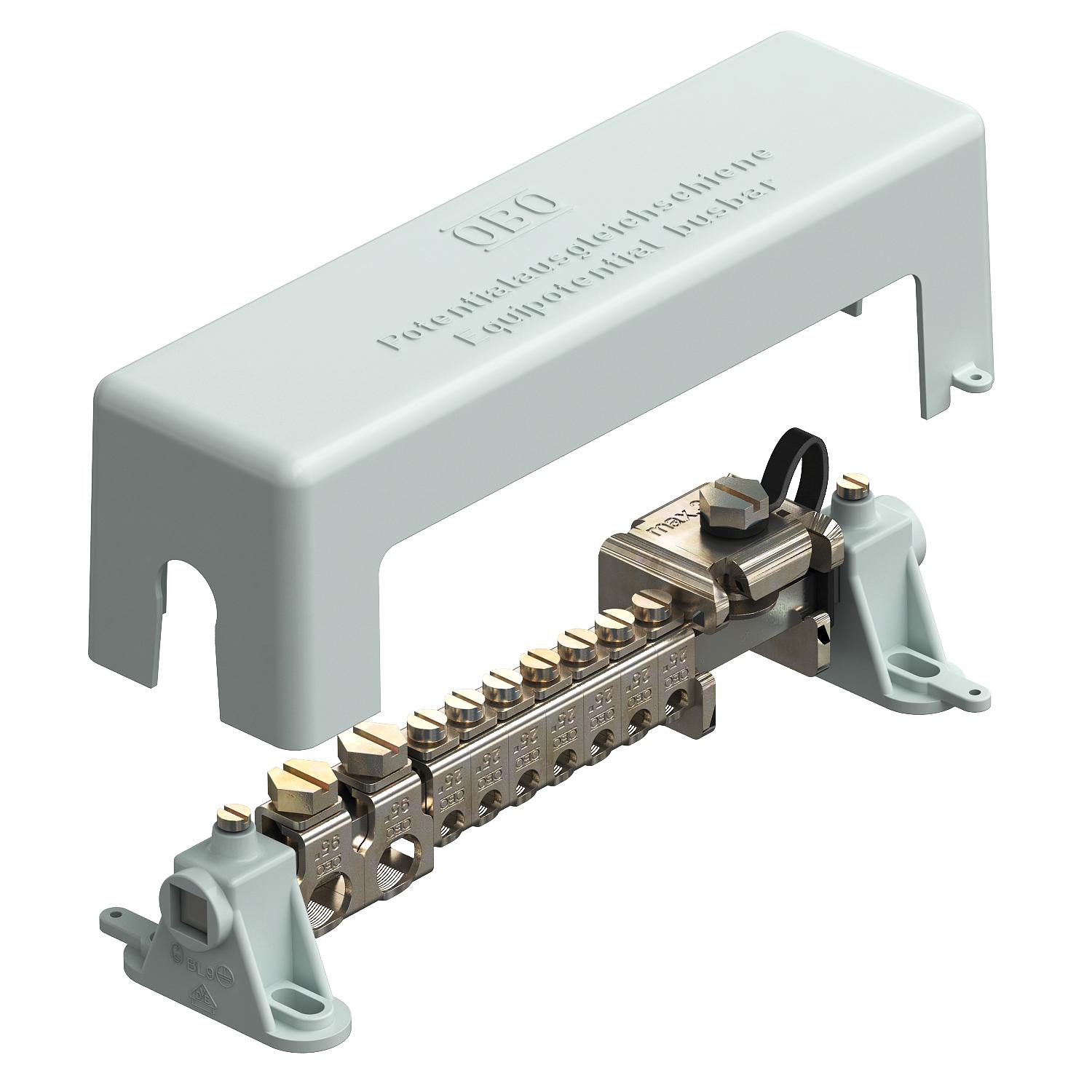

Szyna wyrównawcza do zastosowań wewnątrz, z atestem VDE
Nr kat. 5015650 | EAN 4012195378556
- Opis produktu
-
Opis produktuSzyna wyrównania potencjałów do wyrównania potencjałów zgodnie z DIN VDE 0100-410 / -540 i odgromowego wyrównania potencjałów zgodnie z DIN VDE 0185-305
• zgodnie z VDE 0618, część 1
• z szyną zaciskową 10 x 10 mm wykonaną z mosiądzu, niklowaną
• Z bezpiecznymi stykowymi listwami zaciskowymi wykonanymi ze stali ocynkowanej galwanicznie
• Pokrywa i wsporniki szyn wykonane z polistyrenu w kolorze szarym
• Pokrywa może być zaplombowana/oznaczona
• zdolność do przenoszenia prądów piorunowych 100 kA (10/350)
• Wspornik napinający z blokadą śrubową, aby zapobiec samoczynnemu poluzowaniu (np. wymagania w przemyśle)
Opcje połączenia:
• 7 przewodów jedno- lub wielożyłowych 2,5-25 mm² lub cienkodrutowych do 16 mm² (maks. Ø 7 mm)
• 2 przewody jedno- lub wielożyłowe 25-95 mm² lub cienkodrutowe do 70 mm² (maks. Ø 13,5 mm)
• 1 płaskownik 30 x 3,5 mm
z zamykaną pokrywą,
wykonanie z odpornego na uderzenia tworzywa sztucznego
-
- Dane techniczne
-

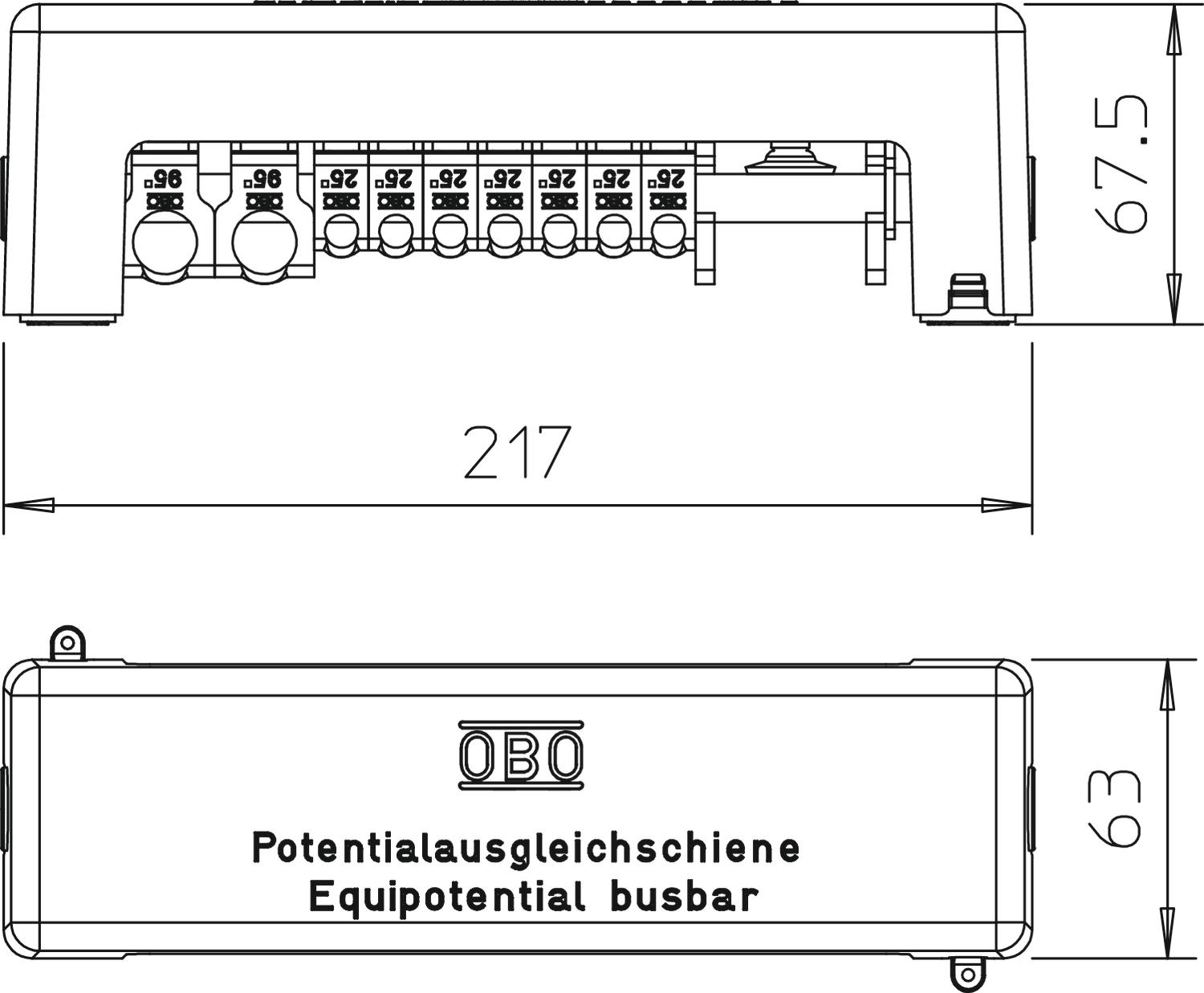

Wymiary
Długość 217 mm Izolator tak Kolor szary Liczba połączeń przewodów do 25 mm² sztywnych 7 Liczba połączeń przewodów do 95 mm² sztywnych 2 Liczba połączeń przewodów płaskich do 30 mm 1 Materiał Mosiądz Materiał szyny stykowej Mosiądz Materiał zacisku Stal Model Budowa modułowa Powierzchnia listwy kontaktowej niklowane Powierzchnia zacisku cynkowane galwanicznie Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,6681 kg CO₂e / 1 Sztuka Szerokość 63 mm Wykonanie z warstwą zewnętrzną Wymiar 217mm Wysokość 67,5 mm - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do 1801 VDE
1801 AH 5015707 1 Sztuka
Wsporniki listwy do szyny 1801 VDE
1801 SCH 5015715 10 Sztuka
Listwa zaciskowa do szyny 1801 VDE
1801 KL1 5015723 1 Sztuka
Zacisk płaskownika (bednarki) do FL 30 do szyny 1801 VDE
1801 RK30 5015731 1 Sztuka
Zacisk przewodu okrągłego do 25 mm² do szyny 1801 VDE
1801 RK25 5015758 10 Sztuka
Zacisk przewodu okrągłego od 25 mm² do szyny 1801 VDE
1801 RK95 5015766 10 Sztuka - Do pobrania
-
Karta danych technicznych 1801 VDE / 5015650 , 0.26MB , pdfDeklaracja zgodności UE 1801 VDE / 5015650 , 0.13MB , pdfREACH Deklaracja zgodności 1801 VDE / 5015650 , 0.12MB , pdfRoHS Deklaracja zgodności 1801 VDE / 5015650 , 0.13MB , pdf
