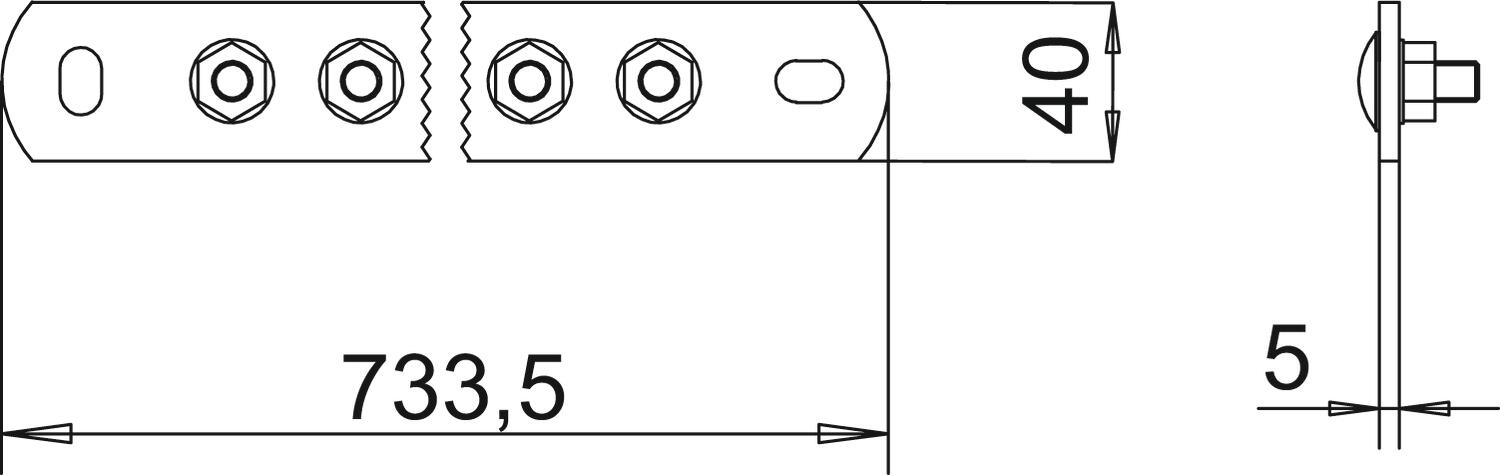

Szyna wyrównawcza BigBar do zastosowań przemysłowych 733,5 | 40 | 5 | 20 |

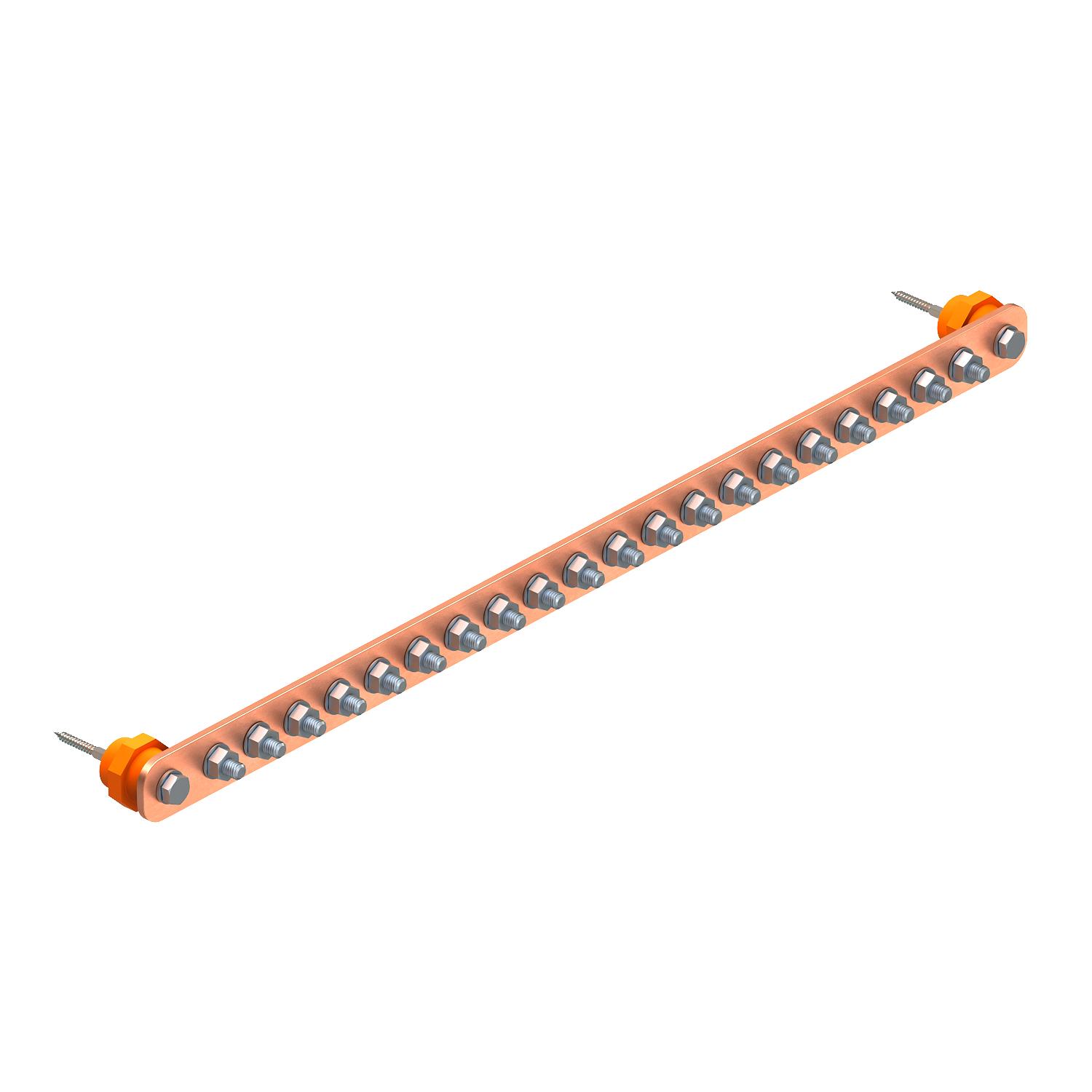

Szyna wyrównawcza BigBar do zastosowań przemysłowych

Nr kat. 5015849 | EAN 4012195699408

Nr kat. / Typ

Długość

Szerokość	40 mm

Wysokość	5 mm

Ilość przyłączeń

Opis produktu

Opis produktu

Szyna wyrównania potencjałów do wyrównania potencjałów zgodnie z DIN VDE 0100-410/-540 oraz odgromowego wyrównania potencjałów zgodnie z DIN VDE 0185-305 (IEC 62305)

• Stopki izolacyjne
• Szybka i łatwa instalacja linii połączeniowych za pomocą śrub M10
• W komplecie z kołkami i śrubami do montażu na ścianie
• z podkładką sprężystą (DIN 137) do zabezpieczania śrub przed samoczynnym poluzowaniem (wymagane np. w przemyśle i strefach Ex)

Dane techniczne

Dane techniczne

Całkowita liczba połączeń przewodów okrągłych	20
Długość	733,5 mm
Ilość przyłączeń	20
Izolator	tak
Materiał	miedź
Materiał szyny stykowej	miedź
Materiał zacisku	miedź

Model	Budowa stała
Obciążalność prądem piorunowym	H/100 kA
Szerokość	40 mm
Wykonanie	tylko zacisk
Wymiar	20xM10
Wysokość	5 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Ilość przyłączeń	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	Sztuka	1 Sztuka
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Sztuka	1 Sztuka
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Sztuka	1 Sztuka
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Sztuka	1 Sztuka
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Sztuka	1 Sztuka
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Sztuka	1 Sztuka
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Sztuka	1 Sztuka
