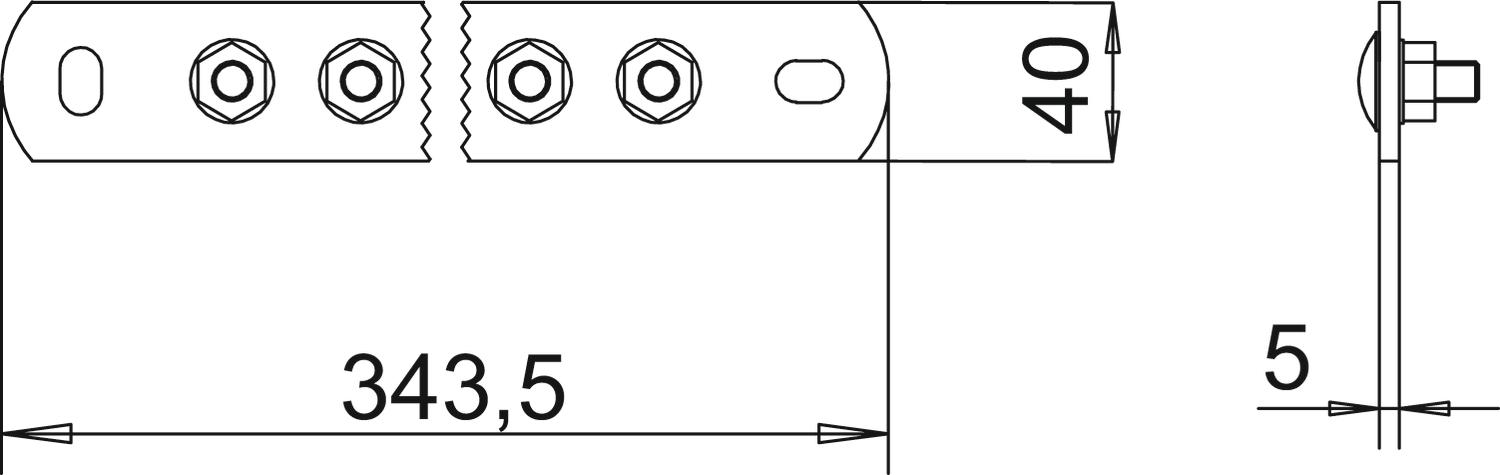

Szyna wyrównawcza BigBar do zastosowań przemysłowych 343,5 | 40 | 5 | 8 |

Szyna wyrównawcza BigBar do zastosowań przemysłowych

Nr kat. 5015836 | EAN 4012195699347

Nr kat. / Typ

Długość

Szerokość	40 mm

Wysokość	5 mm

Ilość przyłączeń

Opis produktu

Opis produktu

Szyna wyrównania potencjałów do wyrównania potencjałów zgodnie z DIN VDE 0100-410/-540 oraz odgromowego wyrównania potencjałów zgodnie z DIN VDE 0185-305 (IEC 62305)

• Stopki izolacyjne
• Szybka i łatwa instalacja linii połączeniowych za pomocą śrub M10
• W komplecie z kołkami i śrubami do montażu na ścianie
• z podkładką sprężystą (DIN 137) do zabezpieczania śrub przed samoczynnym poluzowaniem (wymagane np. w przemyśle i strefach Ex)

Dane techniczne

Dane techniczne

Całkowita liczba połączeń przewodów okrągłych	8
Długość	343,5 mm
Ilość przyłączeń	8
Izolator	tak
Materiał	miedź
Materiał szyny stykowej	miedź
Materiał zacisku	miedź

Model	Budowa stała
Obciążalność prądem piorunowym	H/100 kA
Szerokość	40 mm
Wykonanie	tylko zacisk
Wymiar	8xM10
Wysokość	5 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Ilość przyłączeń	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	Sztuka	1 Sztuka
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Sztuka	1 Sztuka
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Sztuka	1 Sztuka
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Sztuka	1 Sztuka
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Sztuka	1 Sztuka
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Sztuka	1 Sztuka
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Sztuka	1 Sztuka
