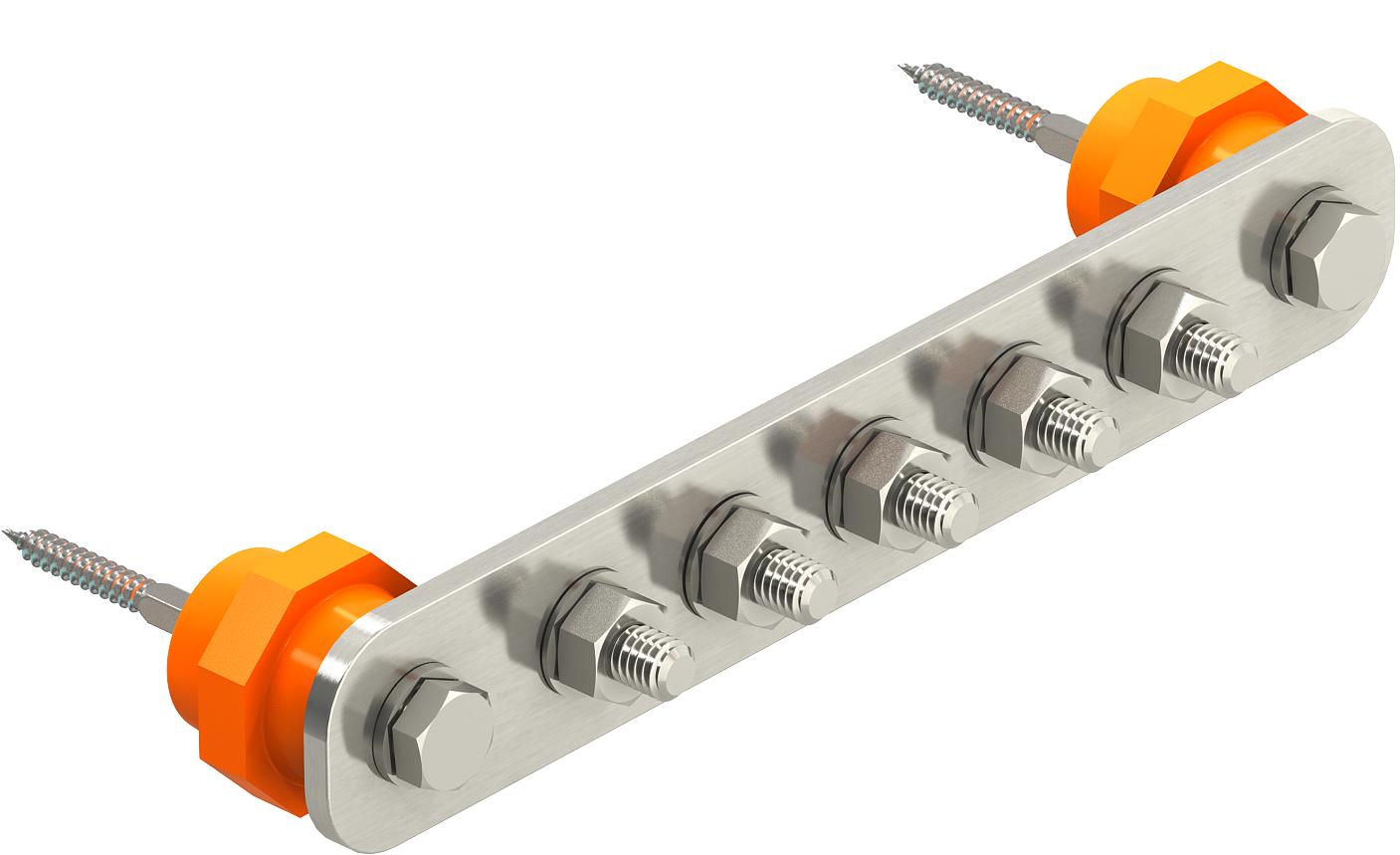

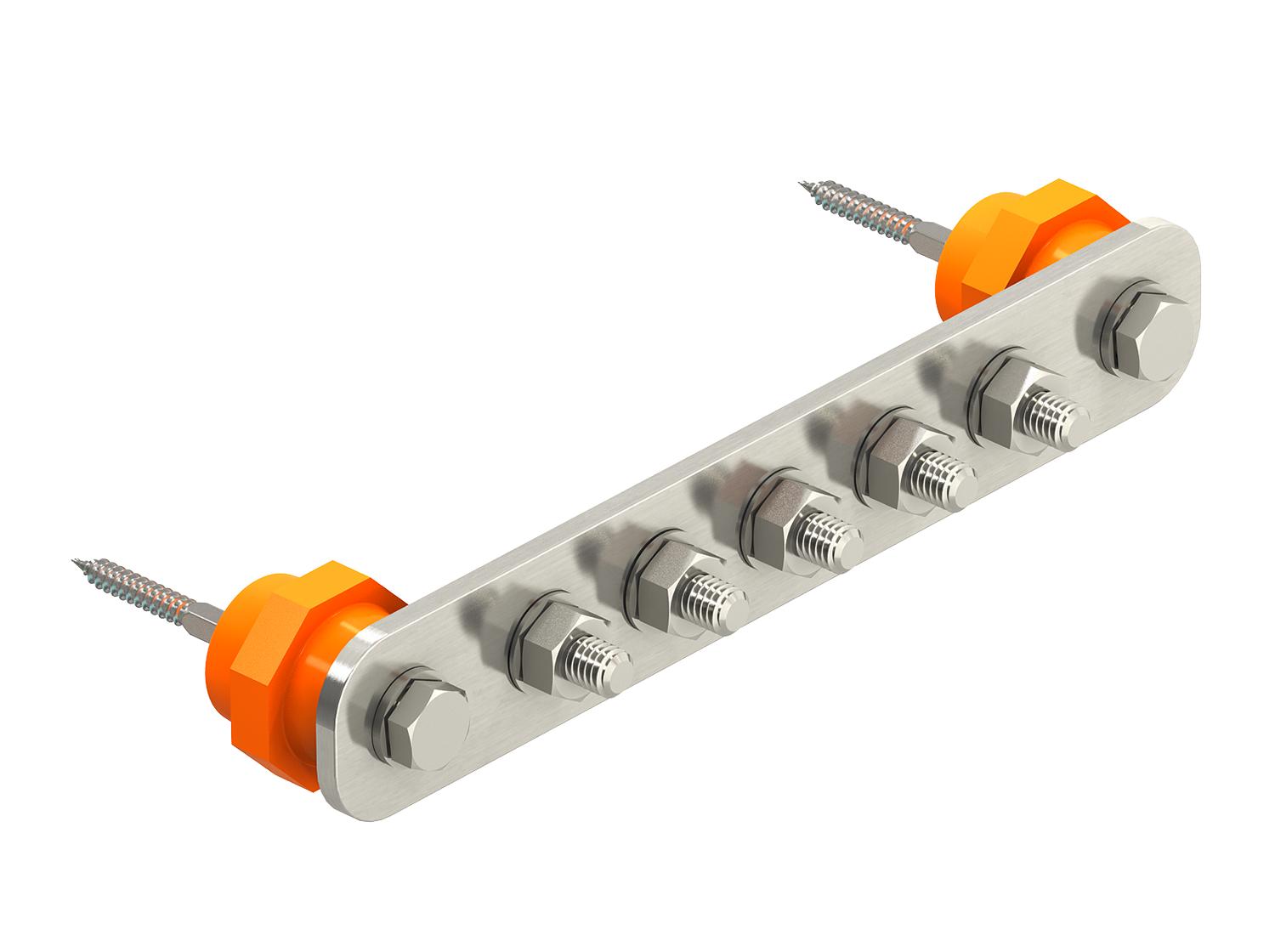

Szyna wyrównawcza BigBar do zastosowań przemysłowych
Nr kat. 5015854 | EAN 4012195002277
- Opis produktu
-
Opis produktu• Główne wyrównanie potencjałów zgodnie z VDE 0100 część 410 i część 540 oraz wyrównanie potencjałów odgromowych VDE 0185-305 (IEC 62305)
• Stopki izolacyjne
• Szybki i łatwy montaż przewodów przyłączeniowych za pomocą śrub zamkowych M10
• Warianty wykonane ze stali nierdzewnej (V2A) przystosowane do użytku na zewnątrz
• W komplecie z kołkami i śrubami do montażu na ścianie
• Z podkładką sprężystą (DIN 137) zabezpieczającą śruby przed samoodkręceniem (wymagane np. w przemyśle i strefach niebezpiecznych)
-
- Dane techniczne
-
Dane techniczne

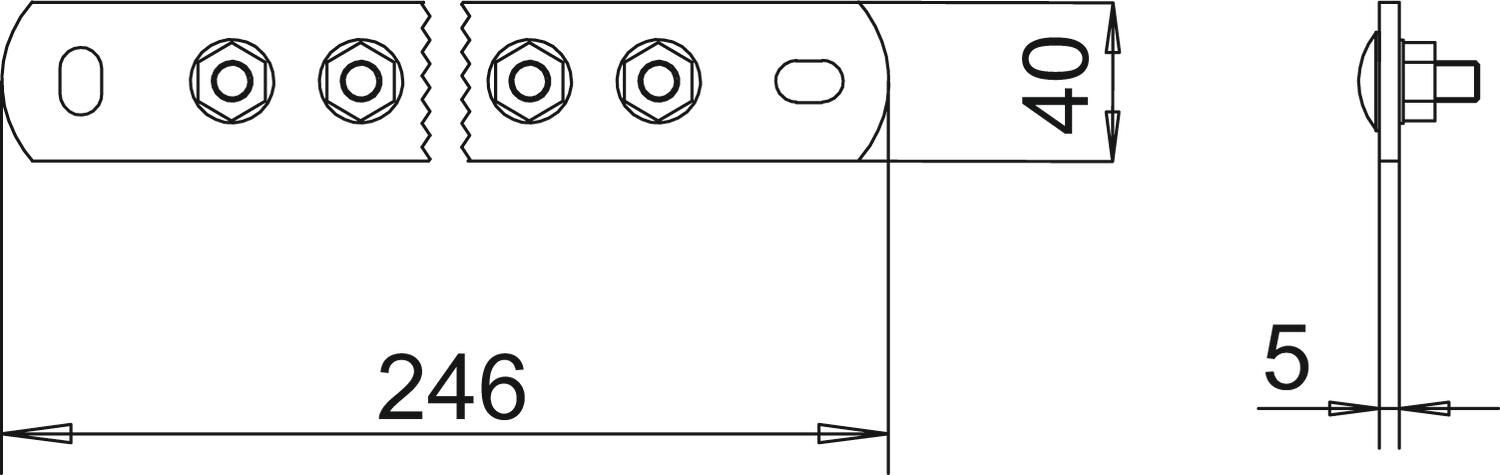

Całkowita liczba połączeń przewodów okrągłych 5 Długość 246 mm Ilość przyłączeń 5 Izolator tak Materiał stal nierdzewna 1.4301 Materiał szyny stykowej stal nierdzewna (V2A) Materiał zacisku stal nierdzewna (V2A) Model Budowa modułowa Obciążalność prądem piorunowym H/100 kA Szerokość 40 mm Wykonanie tylko zacisk Wymiar 5xM10 Wysokość 5 mm - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do szyny wyrównawczej BigBar
1802 AH 5 5015880 1 Sztuka - Do pobrania
-
