Szyna profilowa MS5030, szczelina 22 mm, FT, perforowana
Nr kat. 6349404 | EAN 4012196191710
- Opis produktu
-

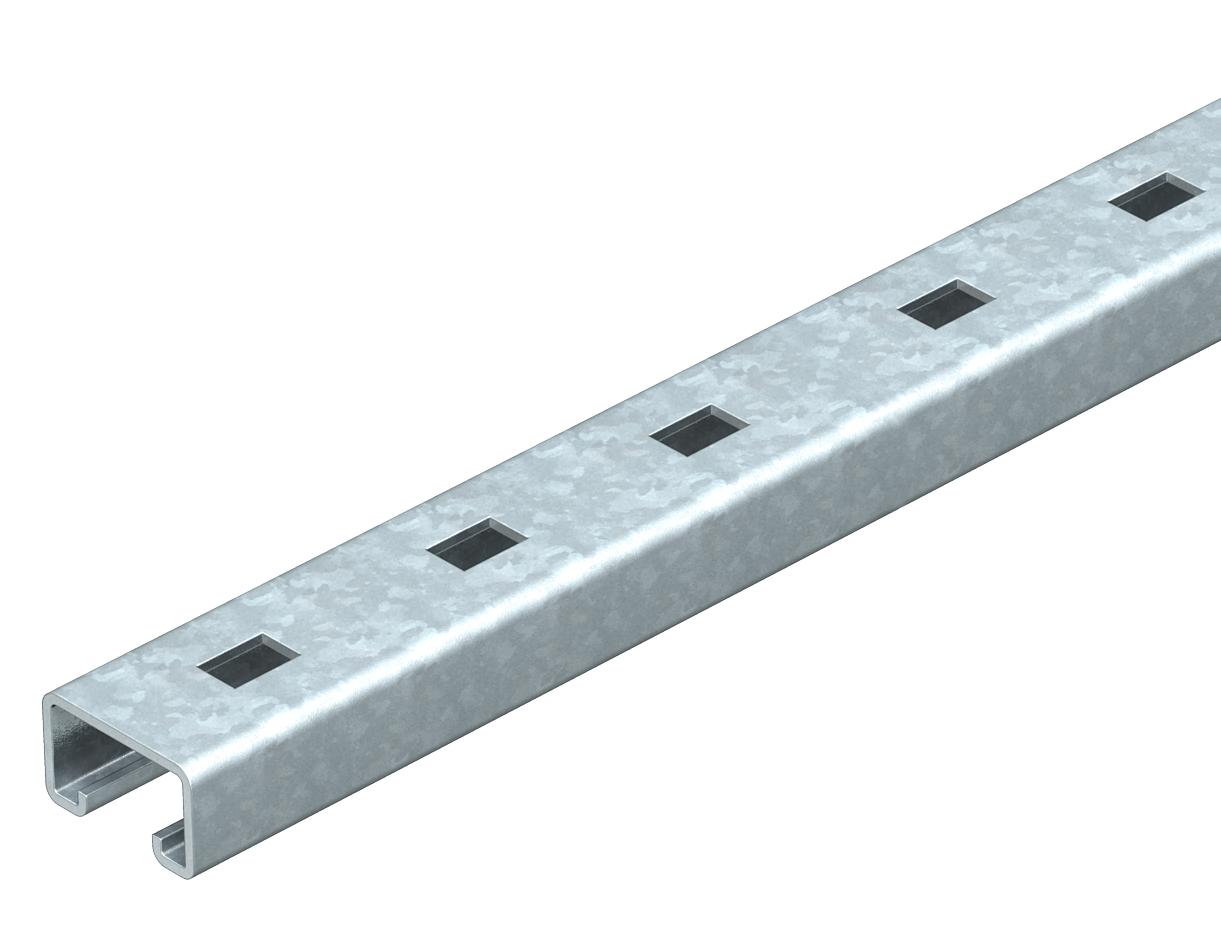

Opis produktuCiężka szyna o profilu C do indywidualnego montażu konstrukcji wsporczych np. Korytka kablowe lub jako konsola do szaf sterowniczych. Może być również stosowana do układania kabli w połączeniu z obejmami w kształcie litery U.
-
- Dane techniczne
-
Wymiary

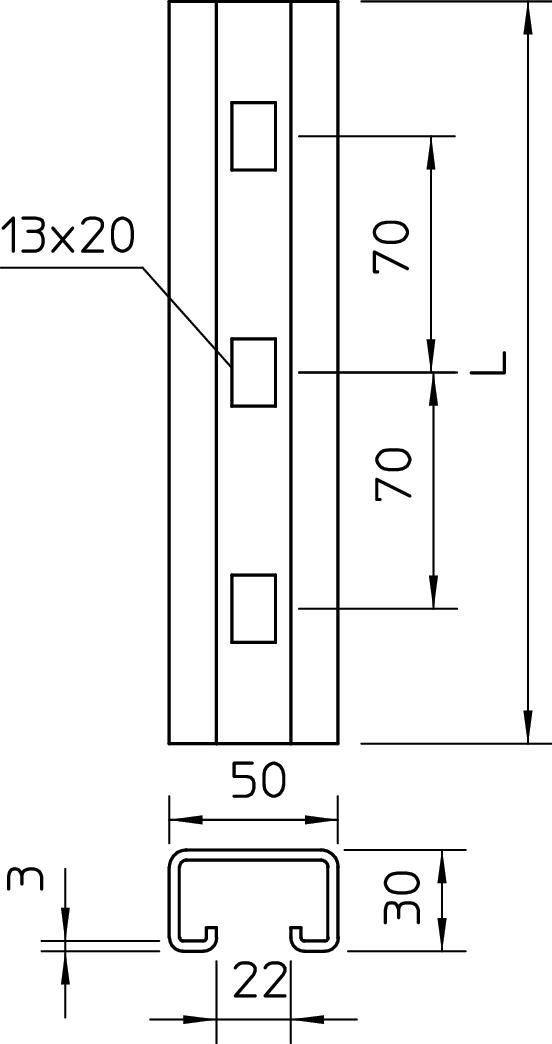

Długość 220 mm Forma profilu Ceownik Grubość materiału 3 mm Materiał Stal Odstęp między środkiem otworów 70 mm Powierzchnia cynkowana metodą zanurzeniową Rodzaj perforacji Tył perforowany Szerokość 50 mm Wartość statystyczna A 3,39 cm² Wartość statystyczna Iy 3,99 cm Wartość statystyczna Iz 13,11 cm Wartość statystyczna Wy 3,95 cm² Wartość statystyczna Wz 6,38 cm² Wielkość szczeliny 22 mm Wykonanie Profil prosty Wymiar 220x50x30 Wymiar L 220 mm Wysokość 30 mm Z perforacją tak Z zębami brak Łamana brak - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Nakrętka ślizgowa ZL
MS50SN M10 ZL 1147164 50 Sztuka
Śruba z łbem hakowym ZL
MS50HB M10x30 ZL 1148218 50 Sztuka
Obejma pojedyncza, wanienka dociskowa z tworzywa FT
2056U 22 FT 1175211 100 Sztuka - Do pobrania
-
