Szyna profilowa MS5030, szczelina 22 mm, FT, perforowana 1000 | 50 | 30 | 3 | cynkowana metodą zanurzeniową

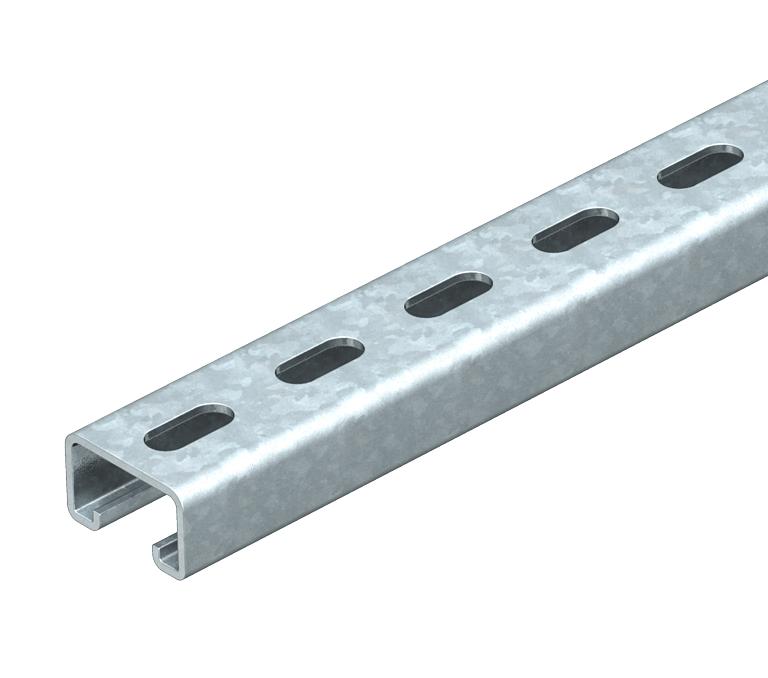

Szyna profilowa MS5030, szczelina 22 mm, FT, perforowana

Nr kat. 1121448 | EAN 4012195886211

Nr kat. / Typ

Długość

Szerokość	50 mm

Wysokość	30 mm

Grubość materiału	3 mm

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

Ciężka szyna o profilu C do indywidualnego montażu konstrukcji wsporczych np. Korytka kablowe lub jako konsola do szaf sterowniczych. Może być również stosowana do układania kabli w połączeniu z obejmami w kształcie litery U.

Dane techniczne

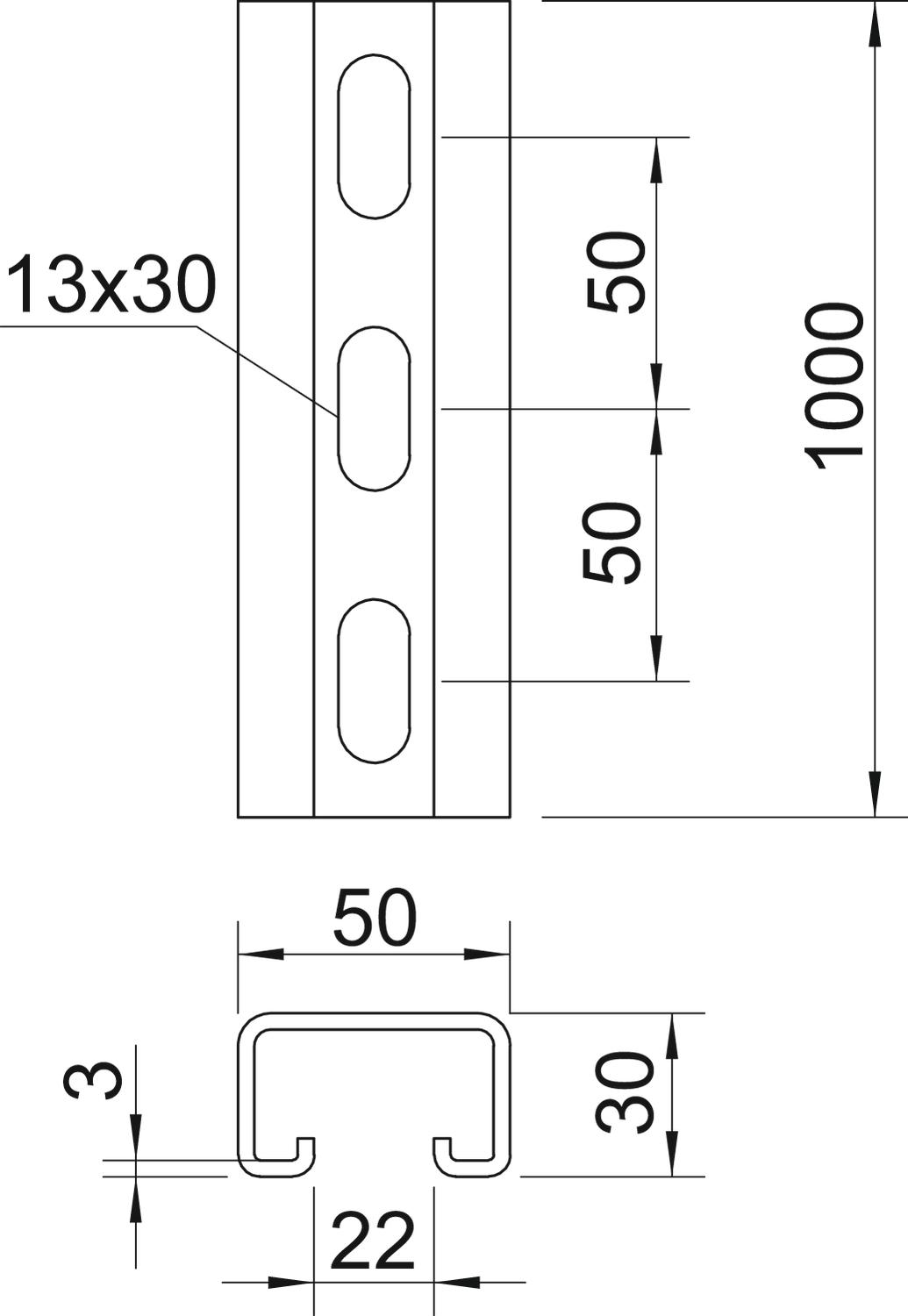

Wymiary

Długość	1000 mm
Forma profilu	Ceownik
Grubość materiału	3 mm
Materiał	Stal
Odstęp między środkiem otworów	50 mm
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Rodzaj perforacji	Tył perforowany
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,4201 kg CO₂e / 1 Metr
Szerokość	50 mm
Wartość statystyczna A	3,39 cm²
Wartość statystyczna Iy	3,99 cm

Wartość statystyczna Iz	13,11 cm
Wartość statystyczna Wy	3,95 cm²
Wartość statystyczna Wz	6,38 cm²
Wielkość szczeliny	22 mm
Wykonanie	Profil prosty
Wymiar	1000x50x30
Wymiar L	1000 mm
Wysokość	30 mm
Z perforacją	tak
Z zębami	brak
Łamana	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość materiału	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MS5030P1000FT	1000 mm	50 mm	30 mm	3 mm	cynkowana metodą zanurzeniową	1121448	m	1 m
MS5030P2000FT	2000 mm	50 mm	30 mm	3 mm	cynkowana metodą zanurzeniową	1121464	m	2 m
MS5030P3000FT	3000 mm	50 mm	30 mm	3 mm	cynkowana metodą zanurzeniową	1121466	m	3 m
MS5030P6000FT	6000 mm	50 mm	30 mm	3 mm	cynkowana metodą zanurzeniową	1121472	m	6 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Nakrętka ślizgowa ZL	MS50SN M10 ZL	1147164	Sztuka	50 Sztuka
Śruba z łbem hakowym ZL	MS50HB M10x30 ZL	1148218	Sztuka	50 Sztuka
Obejma pojedyncza, wanienka dociskowa z tworzywa FT	2056U 22 FT	1175211	Sztuka	100 Sztuka
