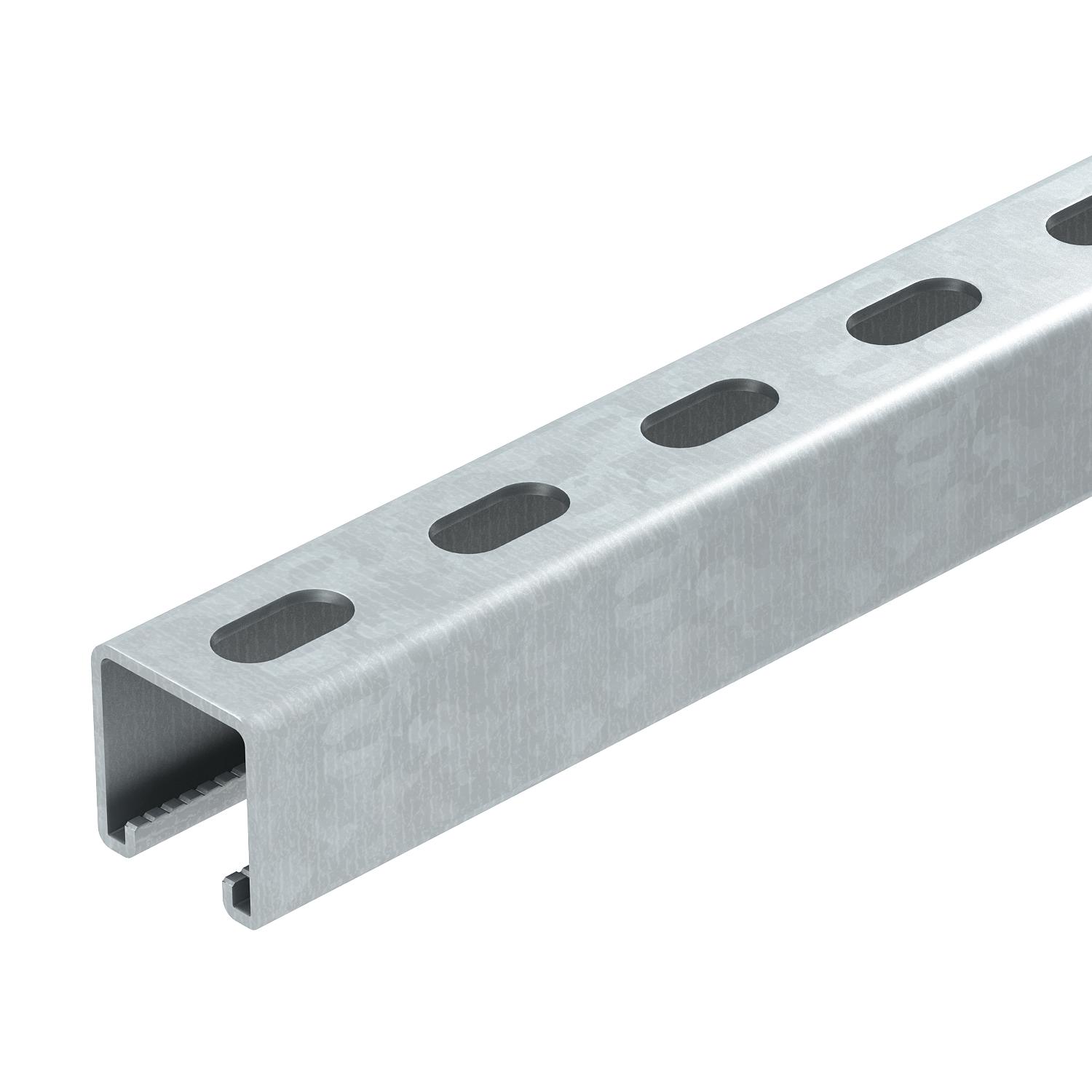

Szyna montażowa MS4141, szczelina 22 mm, FT, perforowana
Nr kat. 1122622 | EAN 4012195487876
- Opis produktu
-
Opis produktu
Ciężka szyna o profilu C do indywidualnego montażu konstrukcji wsporczych np. Korytka kablowe lub jako konsola do szaf sterowniczych. Może być również stosowana do układania kabli w połączeniu z obejmami w kształcie litery U.
-
- Dane techniczne
-
Dane techniczne

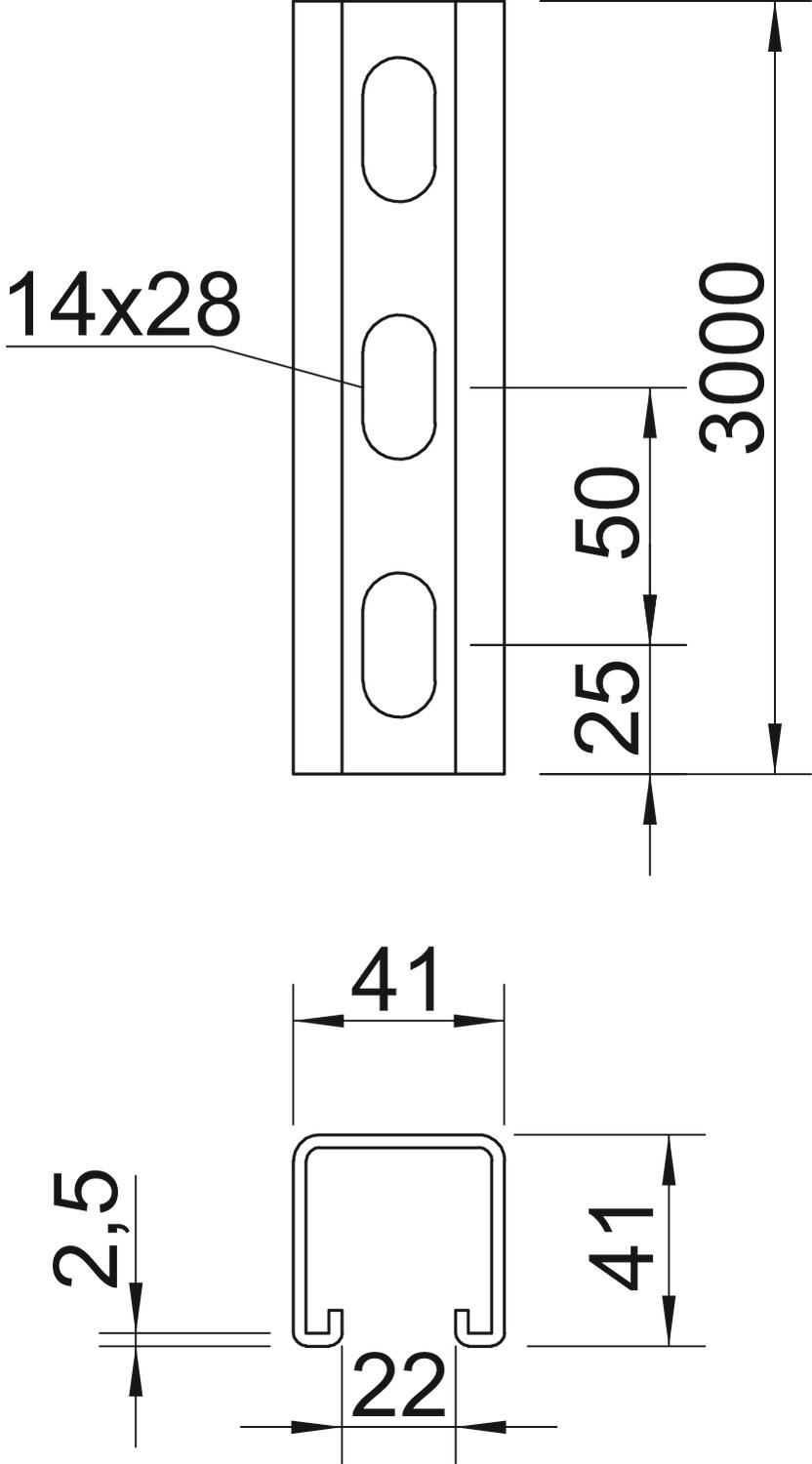

Forma profilu Ceownik Grubość materiału 2,5 mm Materiał Stal Odstęp między środkiem otworów 50 mm Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj perforacji Tył perforowany Wartość statystyczna A 2,97 cm² Wartość statystyczna Iy 6,05 cm Wartość statystyczna Iz 9,01 cm Wartość statystyczna Wy 2,91 cm² Wartość statystyczna Wz 4,4 cm² Wielkość otworu 14x28 mm Wielkość szczeliny 22 mm Wykonanie Profil prosty Wymiar 3000x41x41 Z perforacją tak Z zębami tak Łamana brak Wymiary
Długość 3000 mm Szerokość 41 mm Wymiar L 3000 mm Wysokość 41 mm - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Nakrętka ślizgowa ZL
MS41SN M10 ZL 1147214 50 Sztuka
Śruba z łbem młoteczkowym ZL
MS41HB M10x30 ZL 1148322 50 Sztuka
Obejma pojedyncza, wanienka dociskowa z tworzywa FT
2056U 22 FT 1175211 100 Sztuka - Do pobrania
-
