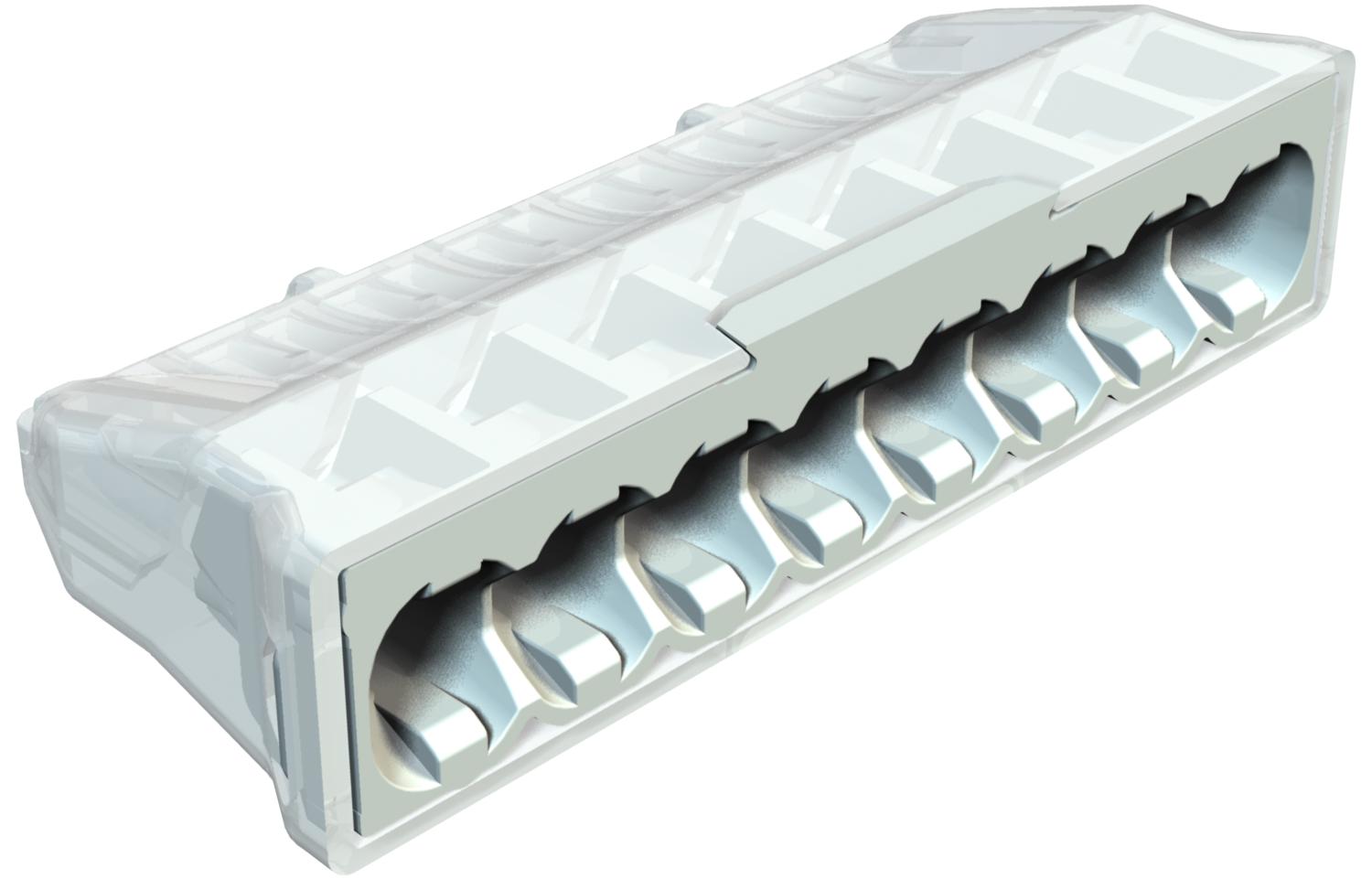

Szybkozłączki, 8-biegunowe
Nr kat. 2054523 | EAN 4012195477976
- Opis produktu
-
Opis produktubadaniem wg EN 60998
Zacisk bezśrubowy do łączenia przewodów typu drut.
Przekrój znamionowy:
8 x 0,5 mm² – 2,5 mm² przewody typu drut
8 x 1,5 mm² – 2,5 mm² przewody kilkużyłowe
Napięcie znamionowe 450 V
Prąd znamionowy 24 A
Dł. bez izolacji: 8-9 mm
Otwór kontrolny: miernik faz lub próbnik (maks. Ø 2 mm)
Maks. dozwolona temperatura otoczenia wg EN 60998: 90°C.
-
- Dane techniczne
-

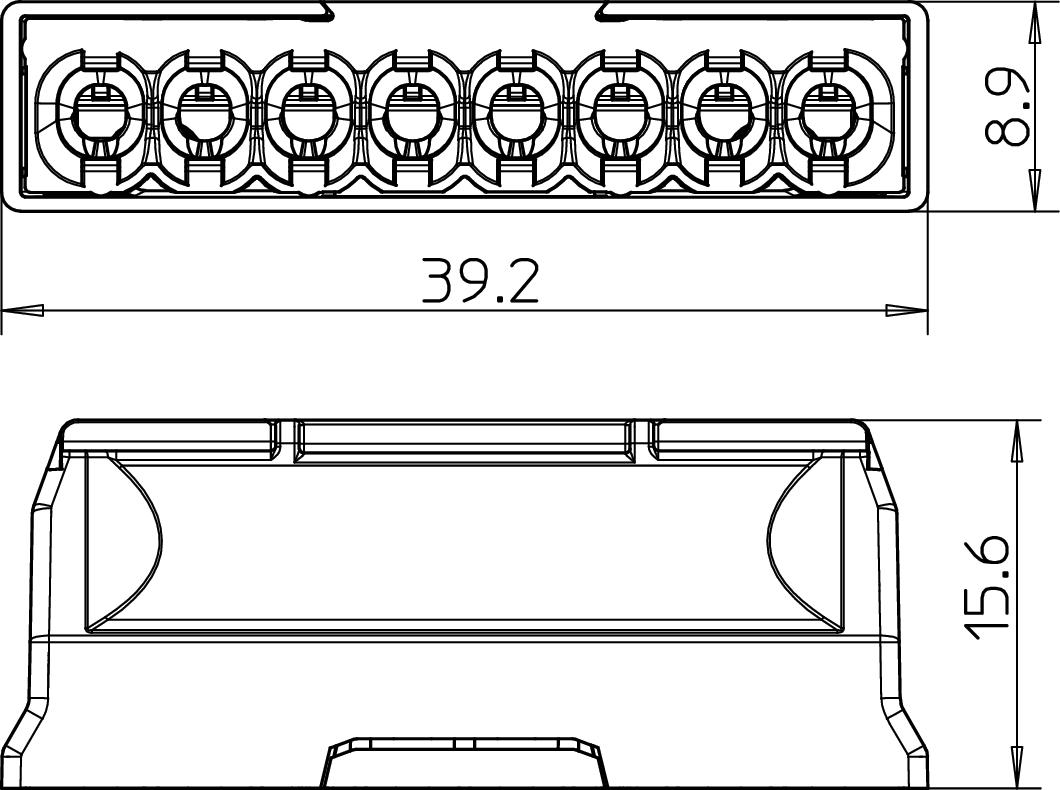

Wymiary
Długość 39,2 mm Ilość zacisków 8 Kolor jasnoszary; RAL 7035 Liczba biegunów 8 Materiał Poliamid Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 850°C Napięcie znamionowe 450 V Odpowiedni do przewodów elastycznych brak Odpowiedni do przewodów sztywnych brak Odpowiedni do przewodów wielodrutowych tak Prąd znamionowy 24 A Przekrój 8 x 0,5 mm² – 2,5 mm² przewody typu drut 8 x 1,5 mm² – 2,5 mm² przewody kilkużyłowe mm² Przekrój podłączanego przewodu jednożyłowego maks. 2,5 mm² Przekrój podłączanego przewodu jednożyłowego min. 0,5 mm² Przekrój podłączanego przewodu wielożyłowego maks. 2,5 mm² Przekrój podłączanego przewodu wielożyłowego min. 1,5 mm² Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 0,5 mm² Szerokość 15,6 mm Wymiar 8x2,5mm² Wysokość 8,9 mm Z dźwigniami brak Zakres temperatur maks. 90 °C Zakres temperatur min. -5 °C - Wszystkie typy
