Szybkozłączka
Nr kat. 6016545 | EAN 4012196518111
- Opis produktu
-

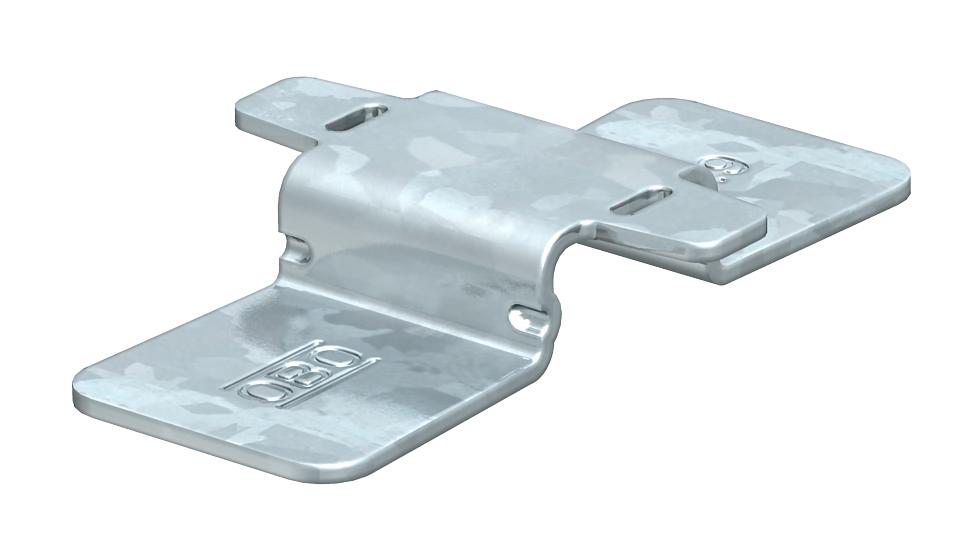

Opis produktuSzybkozłączka do bezśrubowego łączenia wzdłużnego korytek siatkowych bez specjalnych narzędzi dla korytek do szerokości 150 mm.
Rys. Umiejscowienie i ilość łączników korytek siatkowych.
50 - 150 mm = 2 szt.
-
- Dane techniczne
-

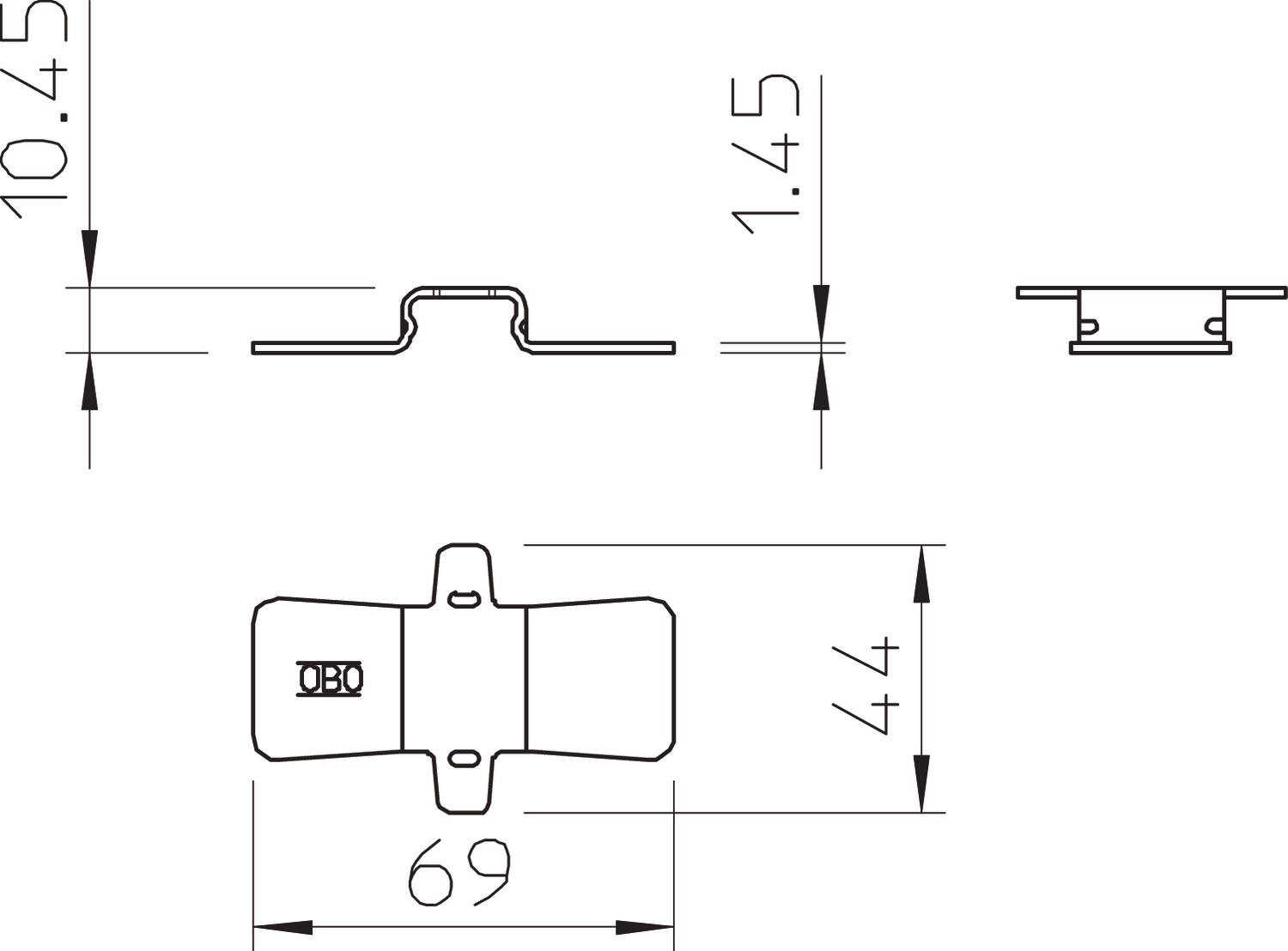

Wymiary
Długość 69 mm Grubość blachy 1,45 mm Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira /aluminium, double dip Rodzaj połączenia Łącznik bezśrubowy Stal nierdzewna, wytrawiana brak Szerokość 1,73 in Szerokość 44 mm Wykonanie Łącznik wzdłużny Wymiar 69 x 44 Wymiar d 3,9mm Wysokość 0,43 in Wysokość 11 mm Łącznik przegubowy pionowy brak Łącznik przegubowy poziomy brak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych GRS 3.9 DD / 6016545 , 0.20MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE GRS 3.9 DD / 6016545 , 0.13MB , pdfBrytyjska Deklaracja Zgodności GRS 3.9 DD / 6016545 , 0.14MB , pdfREACH Deklaracja zgodności GRS 3.9 DD / 6016545 , 0.12MB , pdfRoHS Deklaracja zgodności GRS 3.9 DD / 6016545 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów korytek siatkowych , 9.52MB , pdf
