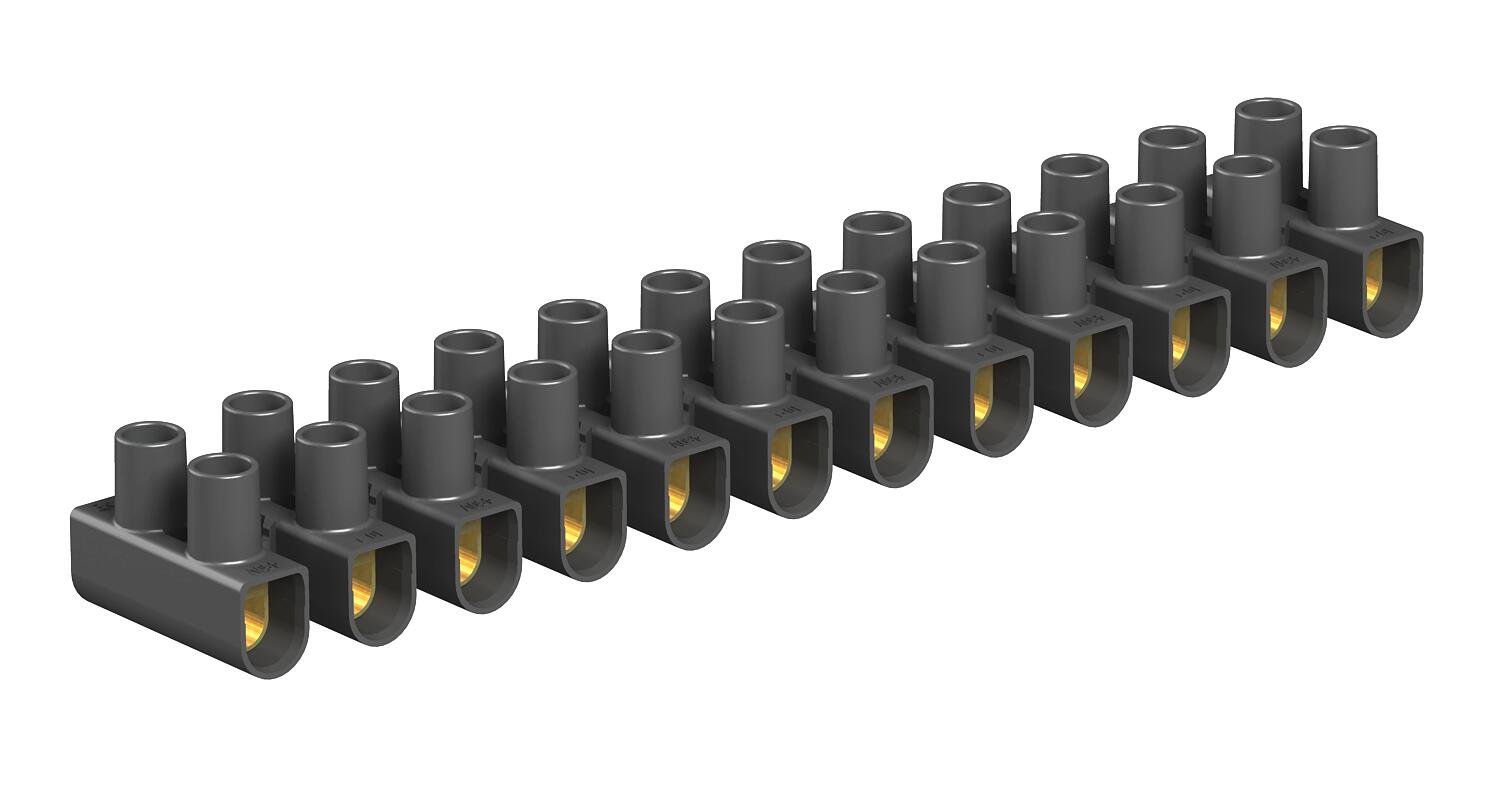

Szeregowe listwy świecznikowe 10 mm², polipropylen
Nr kat. 2056380 | EAN 4012195879374
- Opis produktu
-
Opis produktuBadane wg normy EN 60998.
Zaciski stalowe, śruby stalowe, ocynkowane galwanicznie, 12-biegunowa, listwy dzielone na pojedyncze zaciski przez przekręcenie i oderwanie.
Śruby wysoko odkręcone, zabezpieczone przed zgubieniem.
Maks. dopuszczalna temperatura otoczenia według normy EN 60998: -5 do +80 °C.
Przekrój znamionowy 10 - mm²
Napięcie znamionowe 450 V
Prąd znamionowy 57 A
Maks. dopuszczalne przekroje przewodów po jednej stronie: 10 mm² drut lub 6 mm² linka bez tulejki kablowej.
-
- Dane techniczne
-

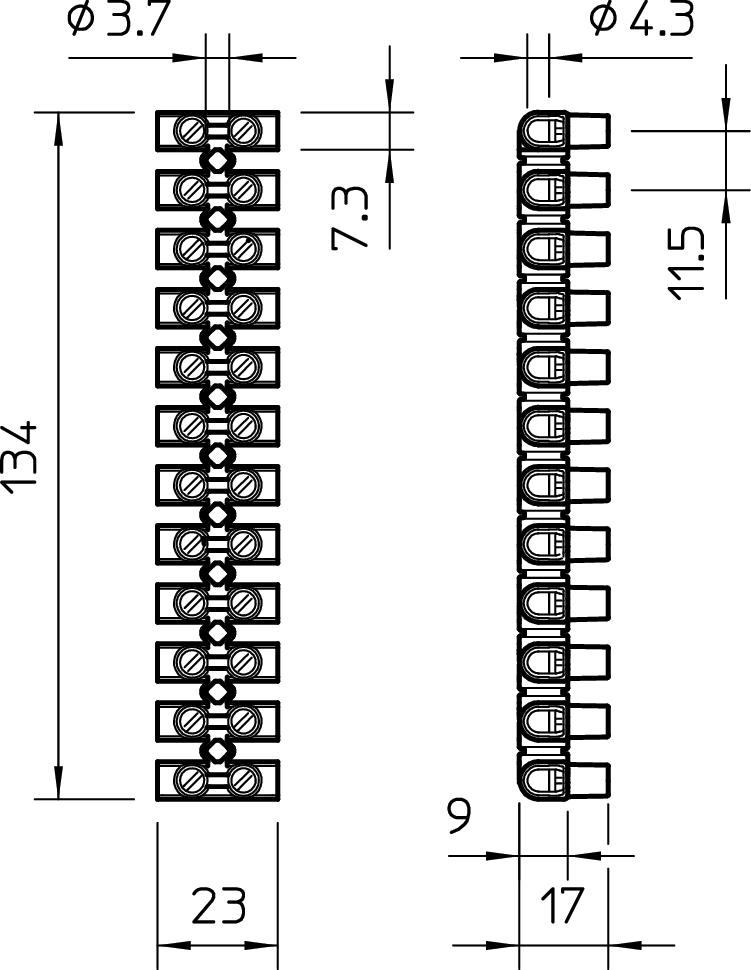

Wymiary
Długość 134 mm Ilość zacisków 12 Kolor czarny Liczba biegunów 12 Liczba punktów zaciskowych na biegun 2 Materiał Polipropylen Miejsce połączenia boczny Napięcie znamionowe 450 V Odpowiedni do przewodów elastycznych tak Odpowiedni do przewodów sztywnych tak Odpowiedni do przewodów wielodrutowych tak Odstęp między środkiem otworów 11,5 mm Prąd znamionowy 57 A Przekrój Maks. dopuszczalne przekroje przewodów po jednej stronie: 10 mm² drut lub 6 mm² linka bez tulejki kablowej mm² Przekrój podłączanego przewodu drobnożyłowego bez tulejki maks. 6 mm² Przekrój podłączanego przewodu drobnożyłowego bez tulejki min. 2,5 mm² Przekrój podłączanego przewodu jednożyłowego maks. 10 mm² Przekrój podłączanego przewodu jednożyłowego min. 2,5 mm² Przekrój podłączanego przewodu wielożyłowego maks. 6 mm² Przekrój podłączanego przewodu wielożyłowego min. 2,5 mm² Przekrój znamionowy min. 10 mm² Przezroczysty brak Szerokość 23 mm Temperatura otoczenia 80 °C Wersja zabezpieczona przed wybuchem brak Wykonanie połączenia elektrycznego 1 przyłącze śrubowe Wykonanie połączenia elektrycznego 2 przyłącze śrubowe Wymagana płyta zamykająca brak Wymiar 10,0mm² Wysokość 17 mm Zakres temperatur maks. 80 °C Zakres temperatur min. -5 °C - Wszystkie typy
