System solution, surge arrester V20 in housing, 3-pole + NPE, 280 V
Nr kat. 5095383 | EAN 4012196423200
- Opis produktu
-
Opis produktuOgranicznik przepięć Typu 2 zgodny z DIN EN 61643-11
• Do ochrony przeciwprzepięciowej wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)

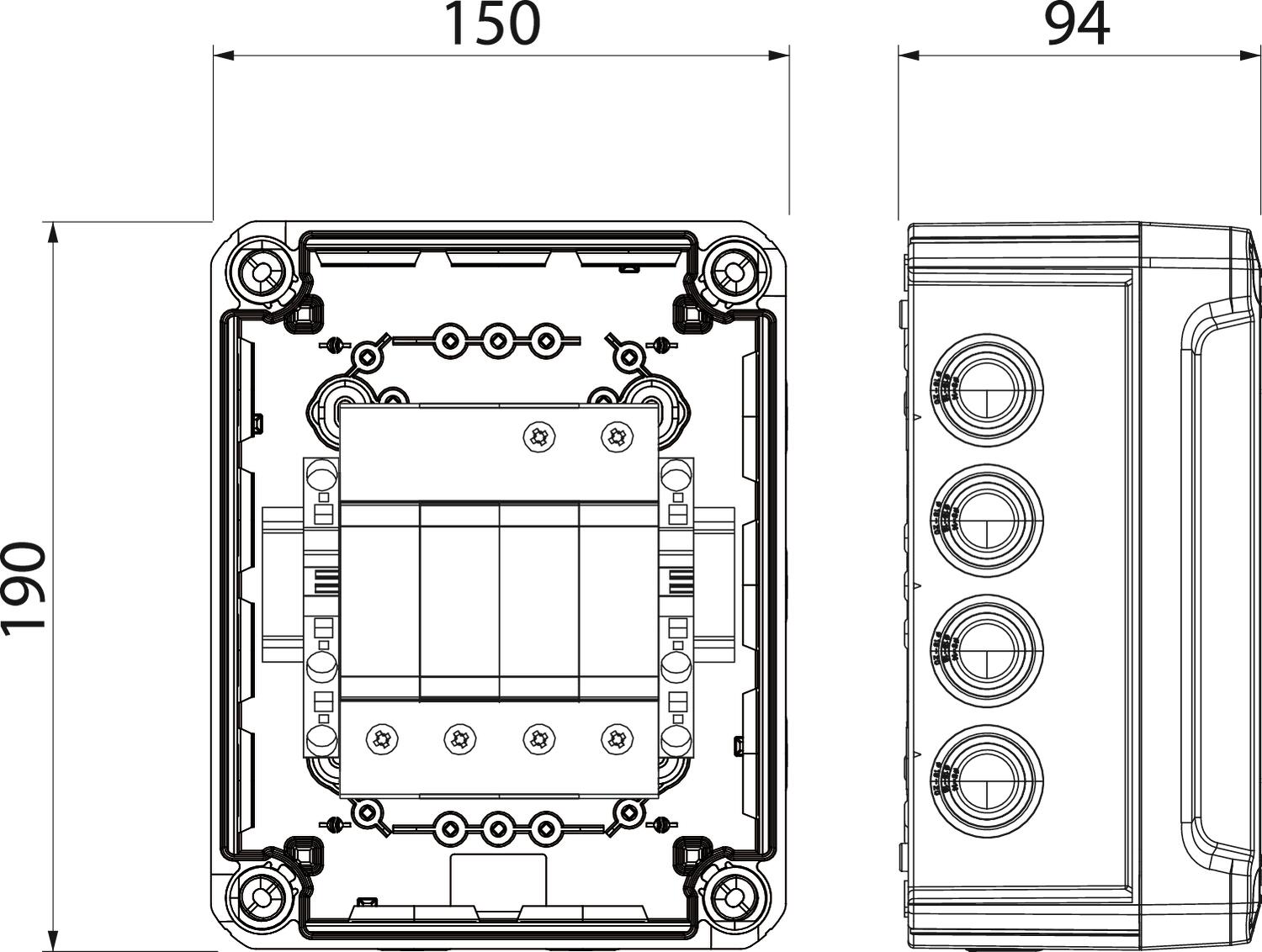

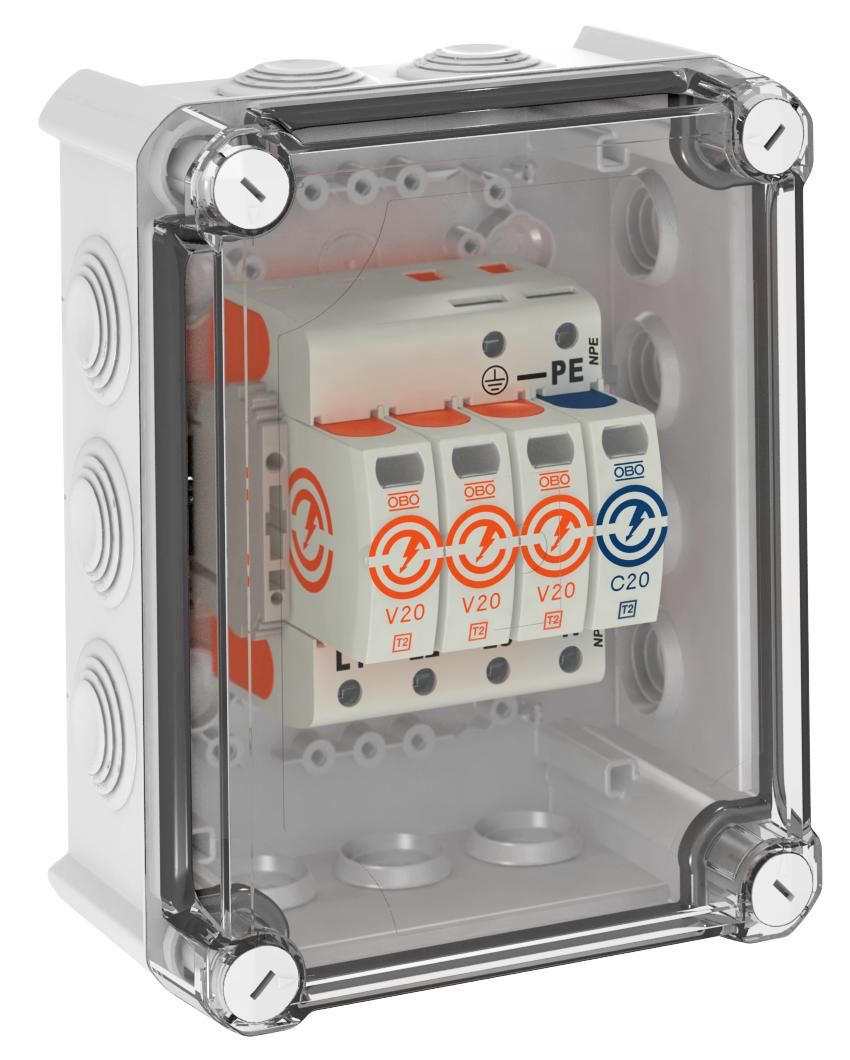

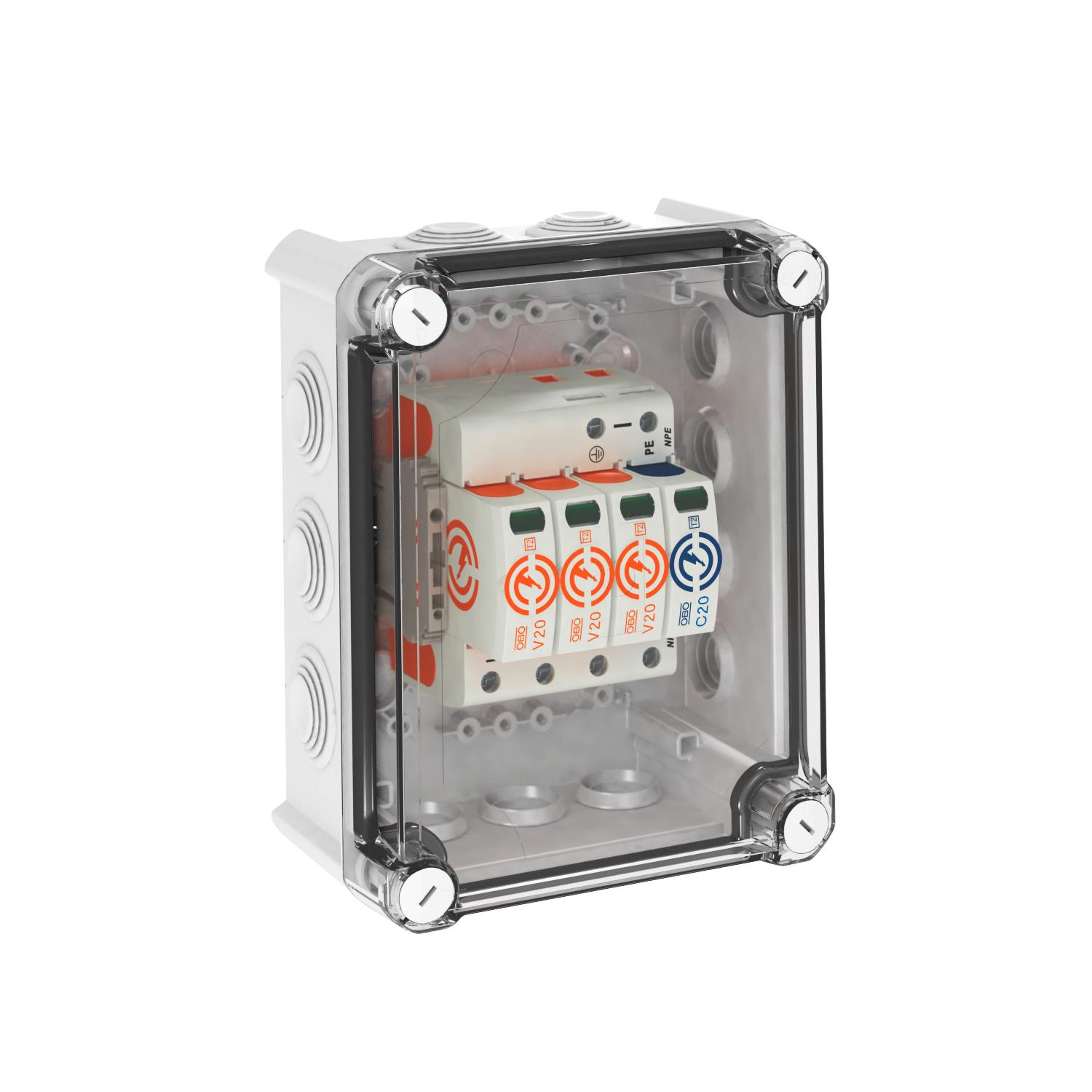

• Kompletna jednostka, wstępnie zmontowana i gotowa do podłączenia w obudowie z poliwęglanu (IP66)
• Zdolność rozładowania do 40 kA (8/20) na biegun dzięki wysokowydajnym warystorom
Zastosowanie: Wyrównanie potencjałów w rozdzielnicach głównych i podrozdzielnicach.
Jeśli istnieje ryzyko kondensacji pary wodnej z powodu wiatru, lodu, temperatury lub słońca, mogą być konieczne dodatkowe elementy!
-
- Dane techniczne
-
Dane techniczne

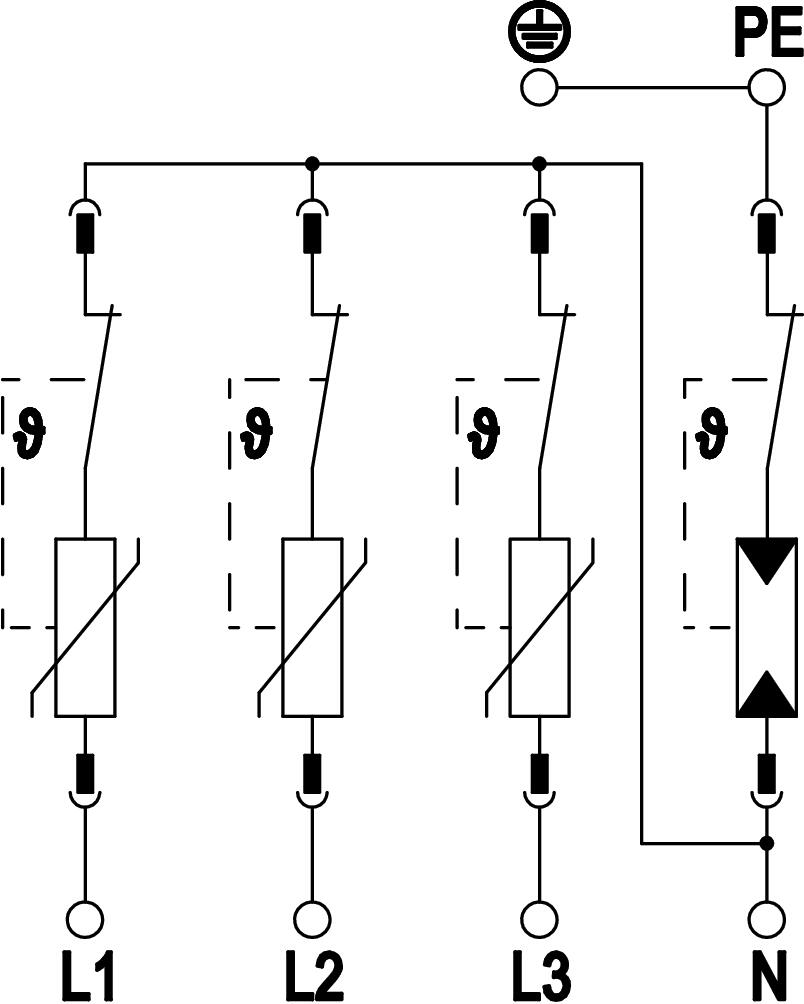

Czas zadziałania <25 ns Klasa testu Typ 2 tak Kształt sieci inne Liczba biegunów 3+N/PE Maks. zabezpieczenie nadprądowe po stronie sieci 160 A gL/gG Maksymalne zabezpieczenie 160 A Maksymalny prąd wyładowczy (8/20 μs) 40 kA Maksymalny prąd wyładowczy (8/20 μs) [L-N] 40 kA Minimalna odległość 1,5 mm Moment obrotowy: 4 Nm najwyższe napięcie ciągłe AC 280 V najwyższe napięcie ciągłe DC 350 V Najwyższe napięcie trwałej pracy (L-N) 280 V Najwyższe napięcie trwałej pracy (N-PE) 255 V Napięcie resztkowe [L-N] @ 1 kA 0,7 kV Napięcie resztkowe [L-N] @ 5 kA 0,9 kV Napięcie znamionowe AC (50 / 60 Hz) 230 V Napięciowy poziom ochrony [L-N] ≤1,3 Odporność na zwarcie tak Prąd wyładowczy (8/20 µs) [łącznie] 60 kA Przekrój połączenia zacisków FM maks. 16 AWG Przekrój połączenia zacisków FM maks. 1,5 mm² Przekrój połączenia zacisków FM min. 0,5 mm² Przekrój połączenia zacisków FM min. 21 AWG Przekrój przewodu elastycznego (cienkożyłowy) maks. 35 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 2 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 1,5 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 16 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 1,5 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 16 AWG Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min 440 V Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s 335 V Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms 1200 V Ślad węglowy CO₂ (GWP) od kołyski po bramę 4,0509 kg CO₂e / 1 Sztuka SPD zgodnie z EN 61643-11 Typ 2 SPD zgodnie z IEC 61643-1 klasa II SPD zgodnie z UL 1449 Typ 4 Sposób montażu zamontowana wstępnie w obudowie Stopień ochrony IP 66 Sygnalizacja optyczna Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wymiar 280V Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 50 kA eff Zatwierdzenia UL zdalna sygnalizacja brak Zdolność gaszenia prądu następczego (eff) [N-PE] 0,1 kA Zintegrowane zabezpieczenie wstępne brak Znamionowy prąd wyładowczy (8/20 µs) 20 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 20 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 40 kA - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

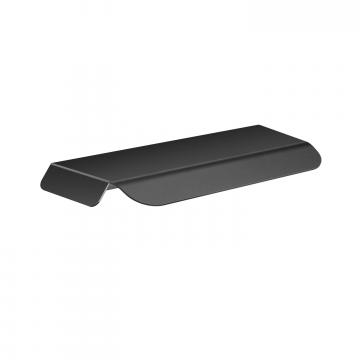

Daszek chroniący przed warunkami atmosferycznymi do stacji ładowania Ion Basic i Key montowanych na zewnątrz, w zestawie membrana wyrównująca ciśnienie i zestaw montażowy do ścian murowanych.
