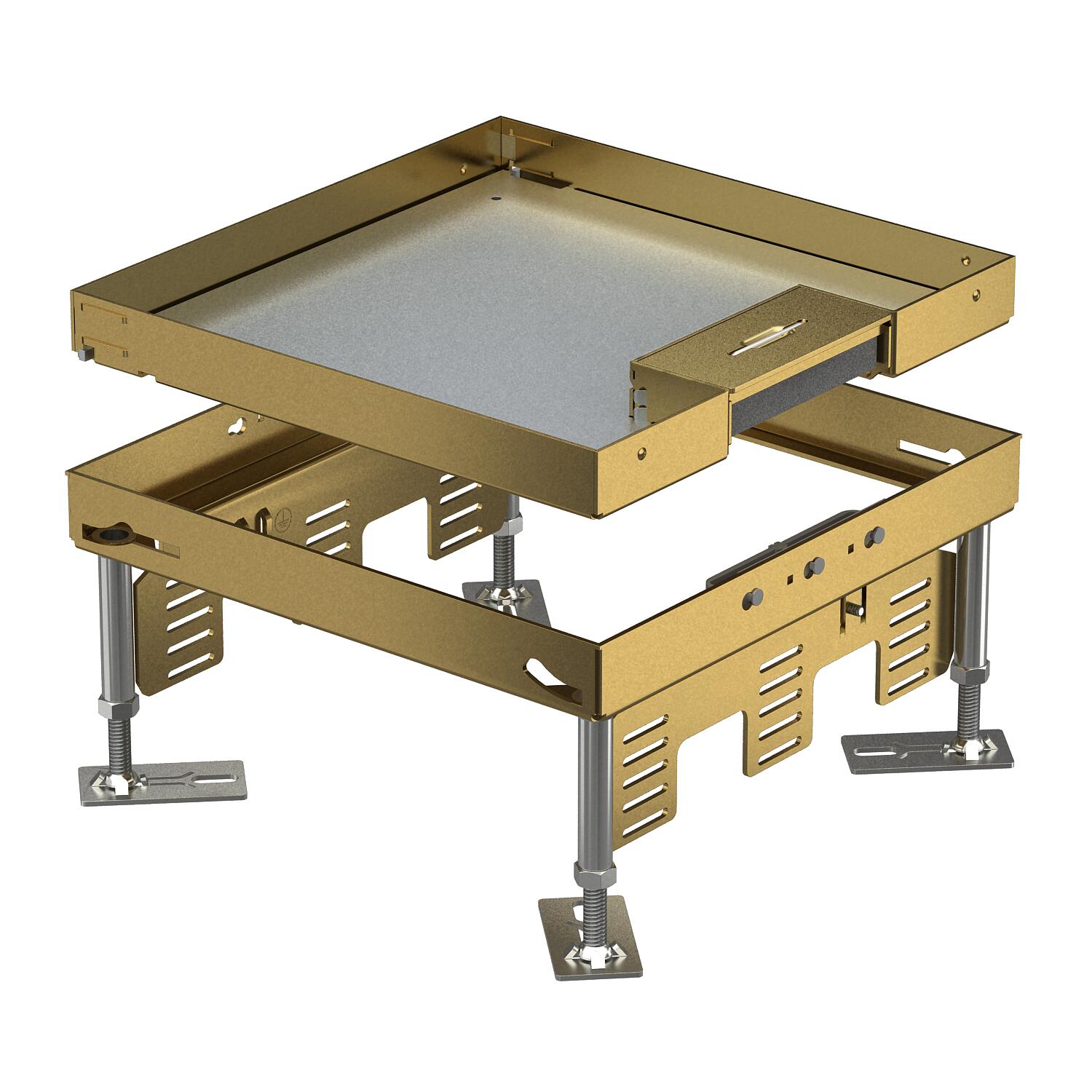

Regulowana kaseta z wyjściem przewodu, RKSN, mosiądz
Nr kat. 7409212 | EAN 4012195867173
- Opis produktu
-

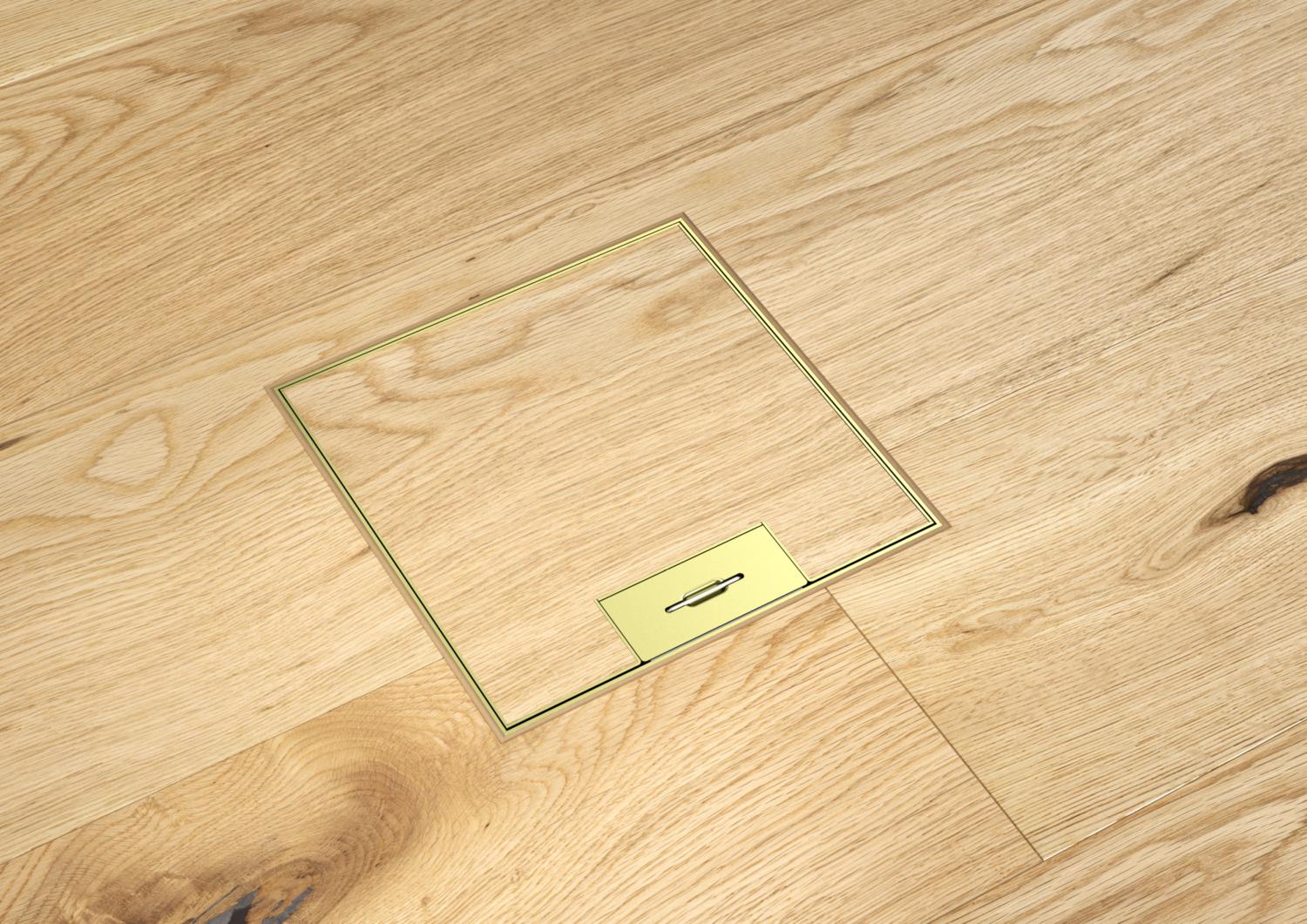

Opis produktuRegulowana kaseta zasilająca wielkości znamionowej 9 z wyjściem przewodu, do montażu osprzętu elektroinstalacyjnego w podłogach czyszczonych na sucho.
Regulowana kaseta z wyjściem przewodu, 3-komorowa. Możliwość montażu trzech płytek APMT5. Do montażu 3 uniwersalnych puszek instalacyjnych UT4 na 9 indywidualnych akcesoriów z pierścieniem nośnym / wspornikiem nośnym lub 6 urządzeń Modul 45.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Es können 3 Abdeckplatten APMT5 installiert werden. Nur passend für glatte Bodenbeläge.
-
- Dane techniczne
-
Dane techniczne

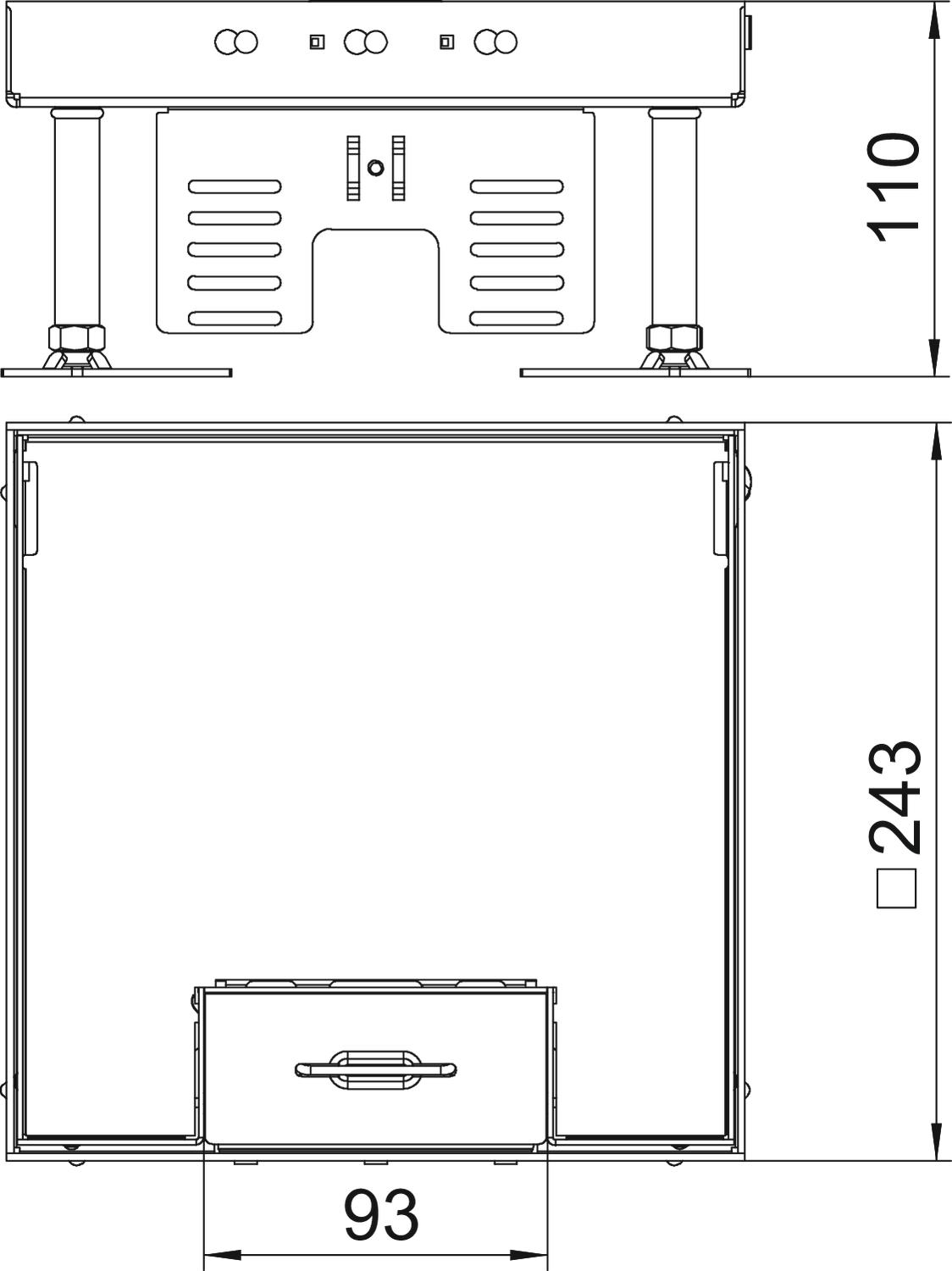

Długość, wymiar montażowy 244 mm Grubość wykładziny podłogowej 20 mm Głębokość montażowa 105 mm Ilość urządzeń do zabudowy 12 Liczba puszek instalacyjnych 3 Liczba wyjść kablowych 1 Materiał Mosiądz Możliwość odłączenia brak Obciążenie pionowe, duża powierzchnia do 5000 N Obciążenie pionowe, mała powierzchnia do 3000 N Odporność kod IK IK10 Odpowiednie do podłóg drążonych tak Odpowiednie do podłóg podwójnych tak Pielęgnacja podłogi suchy Średnica znamionowa 350 mm Stopień ochrony (IP) w stanie nieużywanym, zamkniętym IP 20 Stopień ochrony (IP) w stanie używania, otwartym IP 20 Szerokość, wymiar montażowy 244 mm Typ systemu montażu UT4 Wersja o zwiększonej wytrzymałości brak Wersja, wyjście kablowe Obrotowe wyjście przewodów Wielkość znamionowa puszek instalacyjnych 9 Wspornik urządzeń do mocowania puszek instalacyjnych tak Wykonanie kwadratowa Wymiar 243x243mm Wymiar h 105 mm Wysokość podłogi maks. 150 mm Wysokość podłogi min. 105 mm Zakres regulacji maks. 150 mm Zakres regulacji min. 105 mm Zatwierdzenia VDE - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych RKSN2 9 MS 20 / 7409212 , 0.32MB , pdfDeklaracja zgodności UE RKSN2 9 MS 20 / 7409212 , 0.16MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE RK RKN , 0.18MB , pdfInstrukcja montażu Kwadratowa kaseta regulowana z wyjściem przewodu RKSN , 0.25MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
