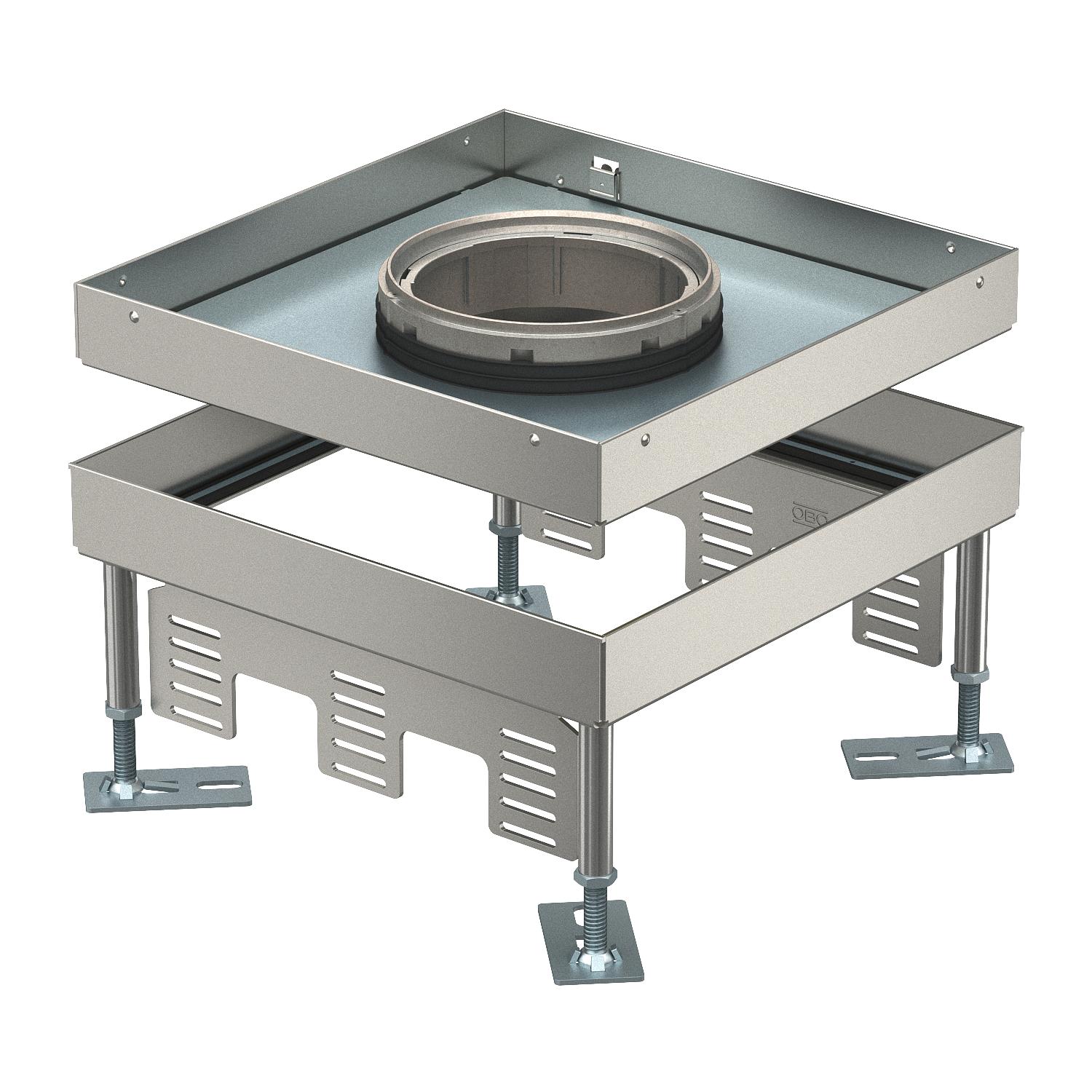

Regulowana kaseta z otworem na tubus, RKFN, stal nierdzewna

Nr kat. 7408982 | EAN 4012197278182

Nr kat. / Typ

Wysokość podłogi min.

Wysokość podłogi maks.

Grubość wykładziny podłogowej

Wymiar h

Wersja, wyjście kablowe	Tubus

Wielkość znamionowa puszek instalacyjnych	9

Opis produktu

Opis produktu

Regulowana kaseta zasilająca wielkości znamionowej 9 z otworem na tubus, do montażu osprzętu elektroinstalcyjnego w podłogach czyszczonych na sucho i mokro.
Regulowana kaseta z tubusem, 3-komorowa. Możliwość montażu trzech płytek APMT5. Do montażu 3 uniwersalnych puszek instalacyjnych UT4 na 9 indywidualnych akcesoriów z pierścieniem nośnym / wspornikiem nośnym lub 12 urządzeń Modul 45.

Dane techniczne

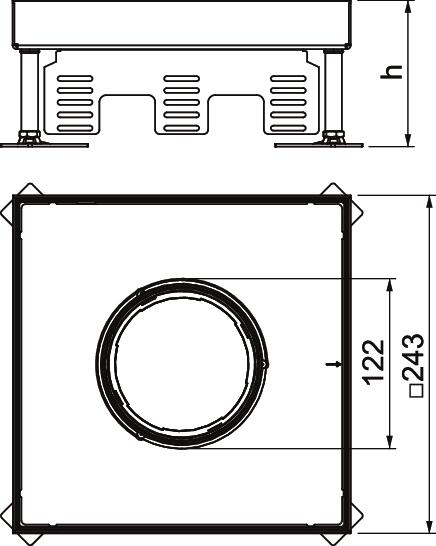

Wymiary

Długość	243 mm
Długość, wymiar montażowy	244 mm
Grubość wykładziny podłogowej	25 mm
Głębokość montażowa	110 mm
Ilość urządzeń do zabudowy	12
Liczba wyjść kablowych	1
Materiał	stal nierdzewna
Możliwość odłączenia	brak
Norma	EN 50085-2-2
Obciążenie pionowe, duża powierzchnia	do 10 000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość	243 mm

Szerokość, wymiar montażowy	244 mm
Typ systemu montażu	UT4
Uniwersalna puszka instalacyjna	3 x UT4
Wersja o zwiększonej wytrzymałości	brak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wycięcie w podłodze/otwór montażowy	244x244
Wykonanie	kwadratowa
Wymiar	243x243x105
Wymiar h	110 mm
Wysokość	110 mm
Wysokość podłogi maks.	155 mm
Wysokość podłogi min.	110 mm
Zakres regulacji maks.	155 mm
Zakres regulacji min.	110 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Wysokość podłogi maks.	Grubość wykładziny podłogowej	Wymiar h	Wersja, wyjście kablowe	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Tubus	9	7408980	Sztuka	1 Sztuka
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Tubus	9	7408982	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Tubus, bez uchwytu, dla ram kasetonowych i regulowanych kaset	TUK2 V	7428141	Sztuka	1 Sztuka
Tubus, z wgłębieniem dla wykładziny podłogowej, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 G4	7428142	Sztuka	1 Sztuka
