Regulowana kaseta z otworem na tubus, RKFN, stal nierdzewna 105 | 150 | 20 | 105 | 4

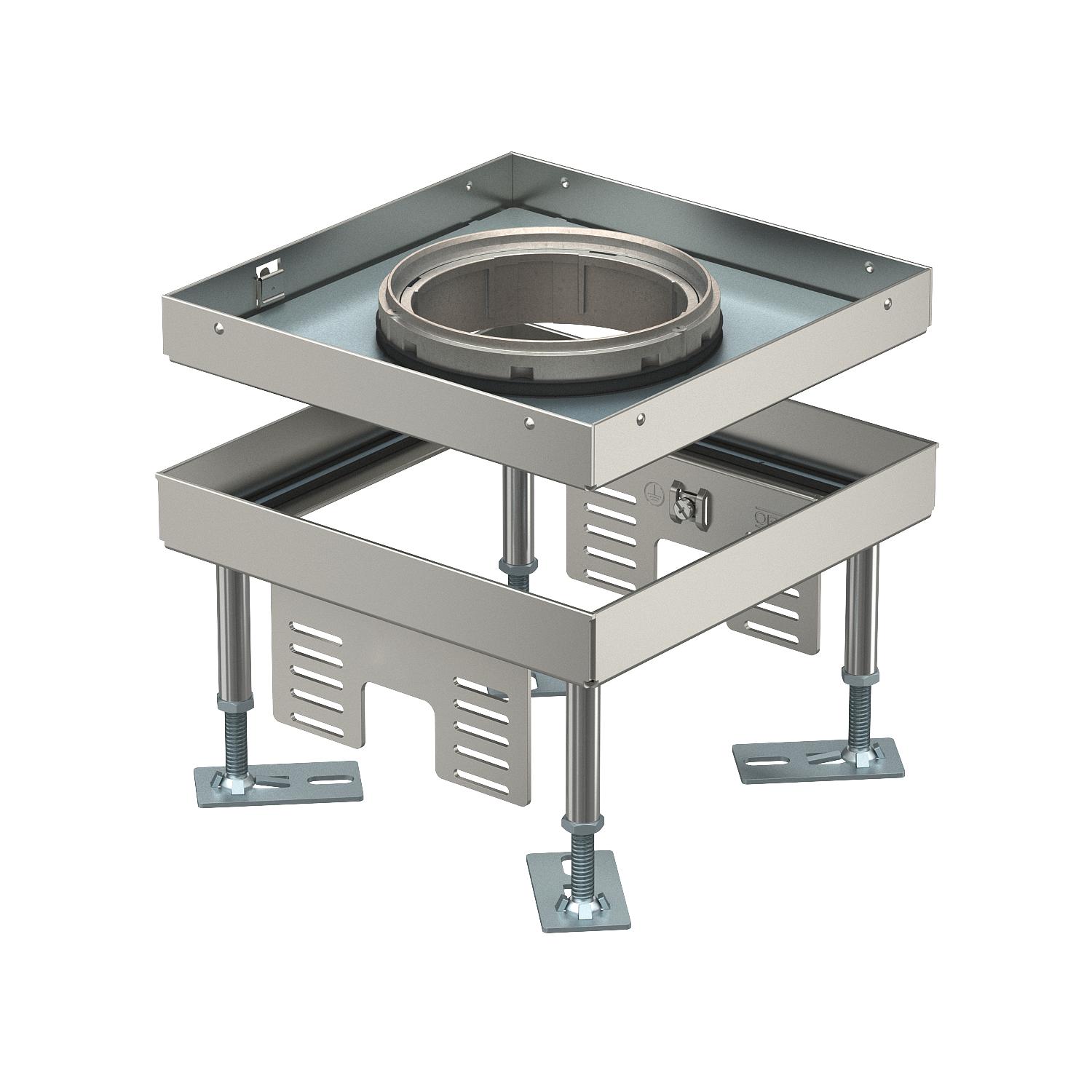

Regulowana kaseta z otworem na tubus, RKFN, stal nierdzewna

Nr kat. 7408960 | EAN 4012197278137

Nr kat. / Typ

Wysokość podłogi min.

Wysokość podłogi maks.

Grubość wykładziny podłogowej

Wymiar h

Wielkość znamionowa puszek instalacyjnych	4

Opis produktu

Opis produktu

Regulowana kaseta zasilająca wielkości znamionowej 4 z otworem na tubus, do montażu osprzętu elektroinstalcyjnego w podłogach czyszczonych na sucho i mokro.

Regulowana kaseta z tubusem, 2-komorowa. Możliwość montażu dwóch płytek APMT2. Do montażu 2 uniwersalnych puszek instalacyjnych UT3 na 4 indywidualne urządzenia z pierścieniem nośnym / wspornikiem nośnym lub 6 urządzeń Modul 45.

Dane techniczne

Wymiary

Długość	199 mm
Długość, wymiar montażowy	201 mm
Grubość wykładziny podłogowej	20 mm
Głębokość montażowa	105 mm
Ilość urządzeń do zabudowy	6
Liczba wyjść kablowych	1
Materiał	stal nierdzewna
Możliwość odłączenia	brak
Norma	EN 50085-2-2
Obciążenie pionowe, duża powierzchnia	do 10 000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość	199 mm

Szerokość, wymiar montażowy	201 mm
Typ systemu montażu	UT3
Uniwersalna puszka instalacyjna	2 x UT3
Wersja o zwiększonej wytrzymałości	brak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	4
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wycięcie w podłodze/otwór montażowy	201x201
Wykonanie	kwadratowa

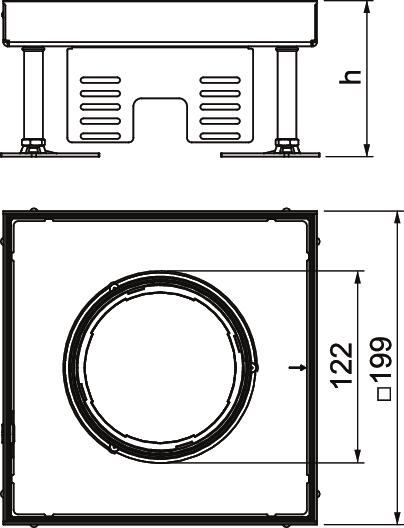

Wymiar	199x199x100
Wymiar h	105 mm
Wysokość	105 mm
Wysokość podłogi maks.	150 mm
Wysokość podłogi min.	105 mm
Zakres regulacji maks.	150 mm
Zakres regulacji min.	105 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Wysokość podłogi maks.	Grubość wykładziny podłogowej	Wymiar h	Wielkość znamionowa puszek instalacyjnych	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Sztuka	1 Sztuka
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Tubus, bez uchwytu, dla ram kasetonowych i regulowanych kaset	TUK2 V	7428141	Sztuka	1 Sztuka
Tubus, z wgłębieniem dla wykładziny podłogowej, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 G4	7428142	Sztuka	1 Sztuka
