Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 9, stal nierdzewna 110 | 155 | 21 | 110 | 9 | IP 55

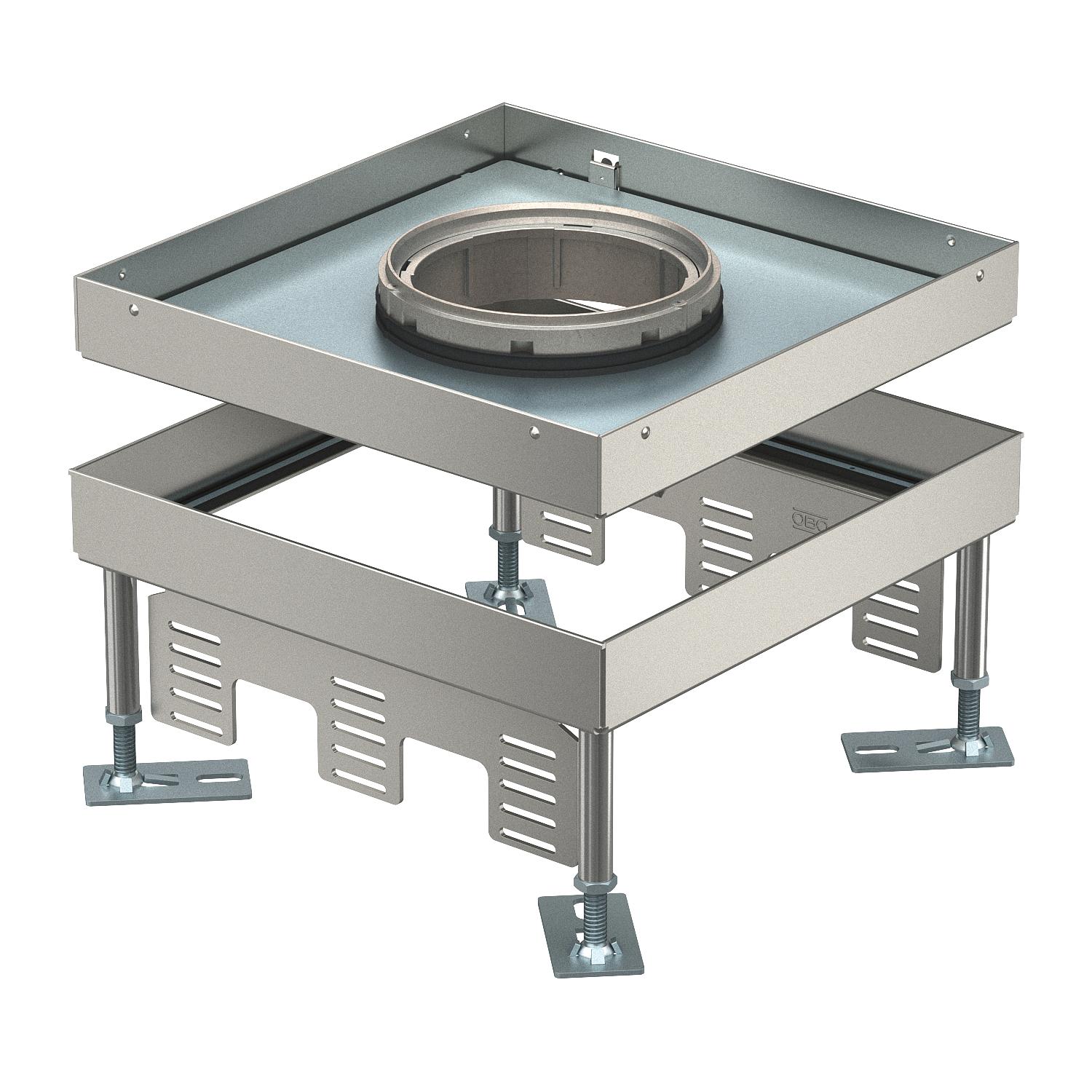

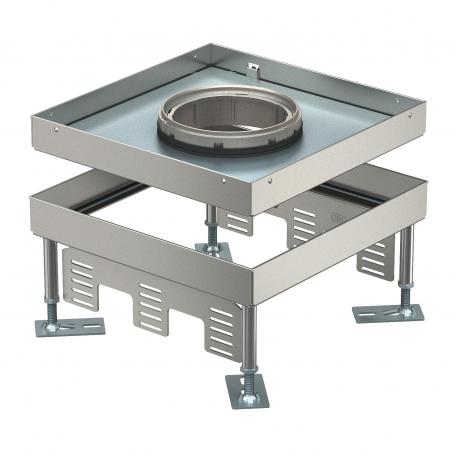

Regulowana kaseta do wysokich obciążeń z otworem na tubus, RKFNSL, wielkość znamionowa 9, stal nierdzewna

Nr kat. 7408940 | EAN 4012197278304

Nr kat. / Typ

Wysokość podłogi min.

Wysokość podłogi maks.

Grubość wykładziny podłogowej

Wymiar h

Wielkość znamionowa puszek instalacyjnych	9

Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55

Opis produktu

Opis produktu

Kwadratowa kaseta do wysokich obciążeń z otworem na tubus, wielkości znamionowej 9, do montażu osprzętu elektroinstalacyjnego w systemach kanałów podpodłogowych i podłogach technicznych, czyszczonych na sucho i mokro. Klasa obciążeń 1 do 10 kN.

Regulowana kaseta z otworem na tubus, klasa obciążeń 1 - 10 kN, 3-komorowa Możliwość montażu trzech płytek APMT5. Do montażu 3 uniwersalnych puszek instalacyjnych UT4 na 9 indywidualnych akcesoriów z pierścieniem nośnym / wspornikiem nośnym lub 12 urządzeń Modul 45.
Nivellierbare quadratische Kassette Schwerlast für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN.

Nivellierbare Schwerlastkassette 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden.

Dane techniczne

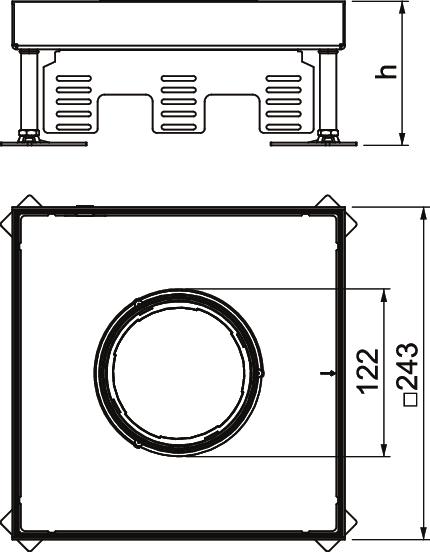

Wymiary

Długość	243 mm
Długość, wymiar montażowy	244 mm
Grubość wykładziny podłogowej	21 mm
Głębokość montażowa	110 mm
Ilość urządzeń do zabudowy	12
Klasa wytrzymałości	10 kN (OBO SL1)
Liczba wyjść kablowych	1
Materiał	stal nierdzewna
Możliwość odłączenia	brak
Norma	EN 50085-2-2
Odporność kod IK	IK10
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak
Pielęgnacja podłogi	wilgotny
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 55
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Szerokość	243 mm

Szerokość, wymiar montażowy	244 mm
Typ systemu montażu	UT4
Uniwersalna puszka instalacyjna	3 x UT4
Wersja o zwiększonej wytrzymałości	tak
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	9
Wspornik urządzeń do mocowania puszek instalacyjnych	brak
Wycięcie w podłodze/otwór montażowy	244x244
Wykonanie	kwadratowa
Wymiar	243x243x105
Wymiar h	110 mm
Wysokość	110 mm
Wysokość podłogi maks.	155 mm
Wysokość podłogi min.	110 mm
Zakres regulacji maks.	155 mm
Zakres regulacji min.	110 mm
Zatwierdzenia	VDE

Wszystkie typy

Wszystkie typy

Typ	Wysokość podłogi min.	Wysokość podłogi maks.	Grubość wykładziny podłogowej	Wymiar h	Wielkość znamionowa puszek instalacyjnych	Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKFN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP 55	7408938	Sztuka	1 Sztuka
RKFN3 9 V SL1 21	110 mm	155 mm	21 mm	110 mm	9	IP 55	7408940	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Tubus, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 GV	7428140	Sztuka	1 Sztuka
Tubus, bez uchwytu, dla ram kasetonowych i regulowanych kaset	TUK2 V	7428141	Sztuka	1 Sztuka
Tubus, z wgłębieniem dla wykładziny podłogowej, z uchwytem, dla ram kasetonowych i regulowanych kaset	TUK2 G4	7428142	Sztuka	1 Sztuka
