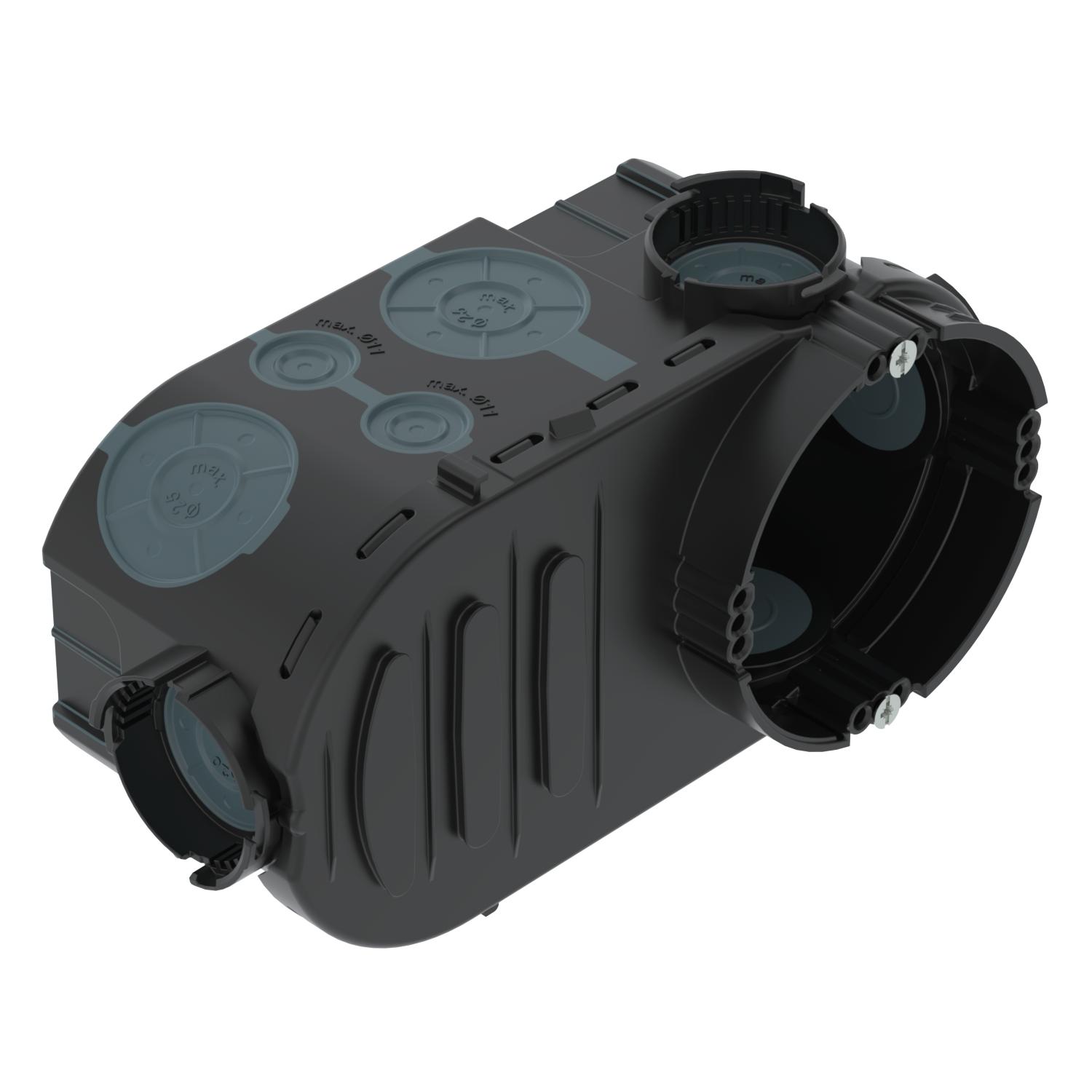

Puszka podtynkowa do elektroniki 66, hermetyczna

Nr kat. 2003727 | EAN 4012196856596

2003727 / UE 66-L
67 mm
61 mm
20/25 mm
24
Opis produktu
Opis produktu
Puszka podtynkowa do elektroniki z boczną przestrzenią łączeniową i hermetycznymi wejściami membranowymi, do stosowania w murze o głębokości zabudowy co najmniej 67 mm

• z 4 łącznikami z zamkiem bagnetowym
• 4 przepusty rurowe kombinowane Ø 20 i 25 mm
• 4 wejścia do Ø 20 mm
• 14 wejść do Ø 11 mm
• 2 wejścia do Ø 20 mm w podstawie
• Ścianka dzieląca komory puszki, z otworami do wyłamania
• 4 x 3 kopułki śrubowe
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • stopień ochrony IP 30
  • Średnica 60 mm
  • przekrój znamionowy 1,5-2,5 mm²
  • napięcie znamionowe 400 V
Dane techniczne

Dane techniczne

Bezhalogenowy tak
Do średnicy rury 20/25 mm
Długość 148 mm
Hermetyczna tak
Kolor czarny / niebiesko-szary
Kształt owalny
Liczba wlotów 24
Materiał Polipropylen / Elastomer termoplastyczny
Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 650°C
Mocowanie osprzętu Śruby
Napięcie znamionowe 400 V
Odporny na uderzenia tak
Pokrywa bez
Przekrój znamionowy maks. 2,5 mm²
Przekrój znamionowy min. 1,5 mm²
Rodzaj przepustu w obudowie Membrana do przebijania
Rodzaj wejścia_ Przewody NYM, przewody multimedialne i peszle
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,3606 kg CO₂e / 1 Sztuka
Średnica 61 mm
Stopień ochrony IP 30
Szerokość 76 mm
Wejścia do peszli Ø 20 mm 6
Wejścia kombinowane Ø 20/25 mm 4
Wejście z tyłu tak

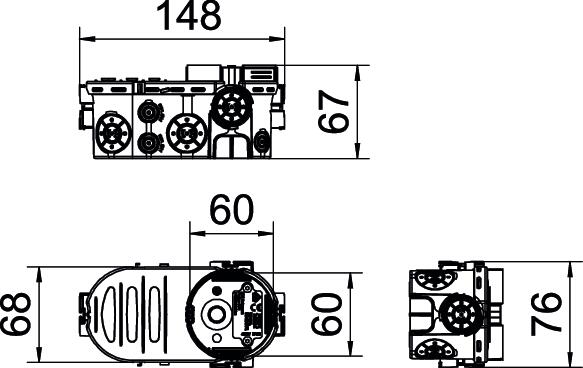

Wymiar Ø60xH67x148
Wysokość 67 mm
Z nakładką przybijaną brak
Zamocowanie pokrywy Śruby
Ze śrubami tak
Wszystkie typy

Wszystkie typy

Typ Wysokość Średnica Do średnicy rury Liczba wlotów Nr kat. Ilość Najmniejsza sprzedawana ilość
UE 66-L 67 mm 61 mm 20/25 mm 24 2003727
10 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Uchwyt Quick-Fix Uchwyt Quick-Fix ZU 60-QF 2003740
25 Sztuka
Pierścień wyrównawczy tynku, 12 mm Pierścień wyrównawczy tynku, 12 mm ZU 12-PR 2003742
25 Sztuka
Pierścień wyrównawczy tynku, 24 mm Pierścień wyrównawczy tynku, 24 mm ZU 24-PR 2003744
25 Sztuka
Osłona tynkarska do puszek podtynkowych, pojedyncza Osłona tynkarska do puszek podtynkowych, pojedyncza ZU 60-SD 2003760
50 Sztuka
