Puszka podtynkowa do elektroniki 46, z boczną przestrzenią łączeniową 50 | 61 | 20/25 mm | 16
morepic-1 morepic-2

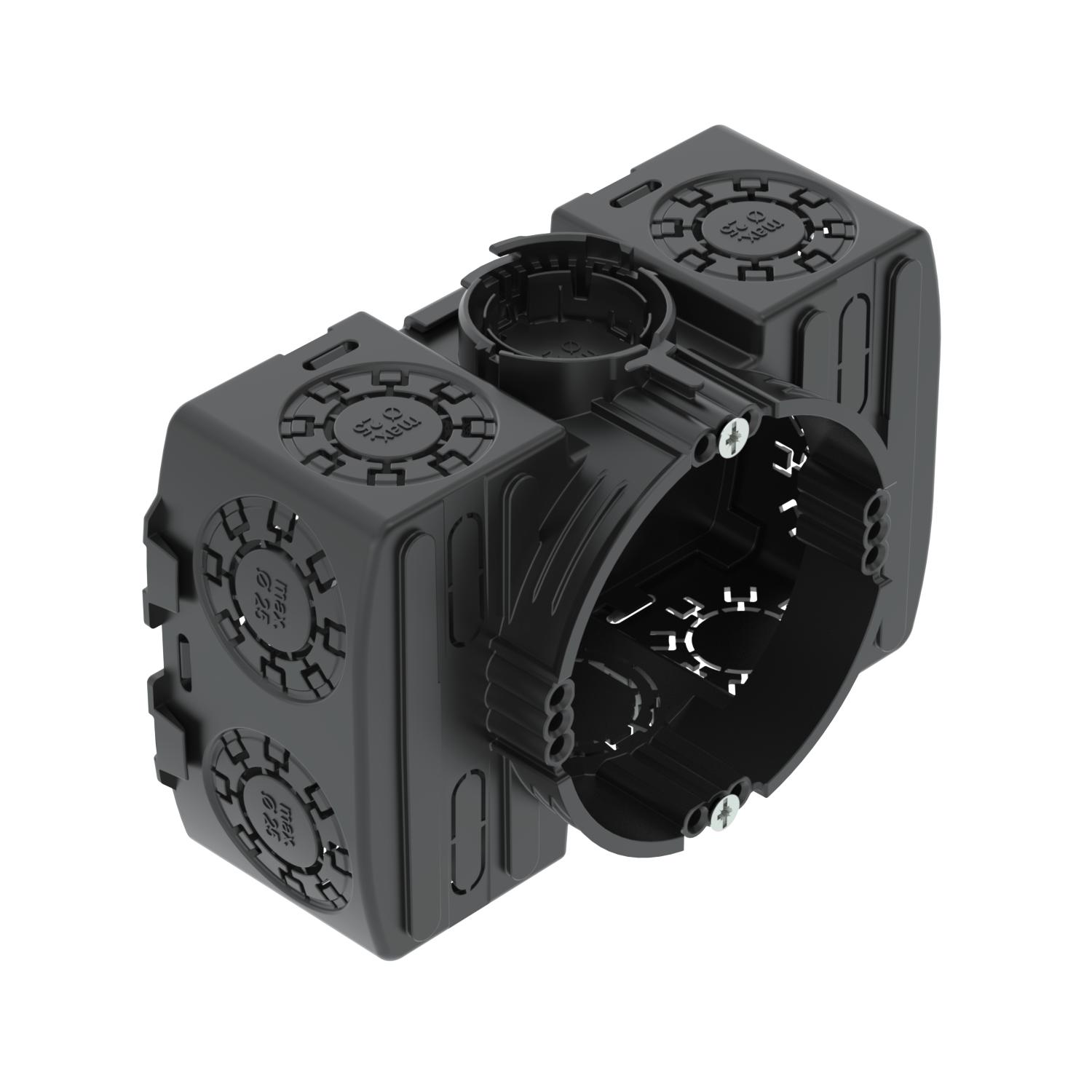

Puszka podtynkowa do elektroniki 46, z boczną przestrzenią łączeniową

Nr kat. 2003725 | EAN 4012196863815

2003725 / UE 46
50 mm
61 mm
20/25 mm
16
Opis produktu
Opis produktu
Puszka podtynkowa do elektroniki z boczną, prostokątną przestrzenią łączeniową, do stosowania w murze o głębokości zabudowy co najmniej 50 mm.

• Łącznik z zamkiem bagnetowym, który można łączyć z obu stron puszek
• 10 przepustów rurowych kombinowanych do Ø 20 i 25 mm
• 2 wejścia do Ø 20 mm w podstawie
• 4 wejścia do kabli płaskich
• 4 x 3 kopułki śrubowe
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • stopień ochrony IP 30
  • Średnica 60 mm
  • przekrój znamionowy 1,5-2,5 mm²
  • napięcie znamionowe 400 V
Dane techniczne

Dane techniczne

Bezhalogenowy tak
Do średnicy rury 20/25 mm
Długość 114 mm
Hermetyczna brak
Kolor czarny
Kształt prostokątna
Liczba wlotów 16
Materiał Polipropylen
Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 650°C
Mocowanie osprzętu Śruby
Napięcie znamionowe 400 V
Odporny na uderzenia tak
Pokrywa bez
Przekrój znamionowy maks. 2,5 mm²
Przekrój znamionowy min. 1,5 mm²
Rodzaj przepustu w obudowie Otwory wyłamywane
Rodzaj wejścia_ Przewody NYM, przewody multimedialne i peszle
Rozstaw śrub do osprzętu 60 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,2401 kg CO₂e / 1 Sztuka
Średnica 61 mm
Stopień ochrony IP 30
Szerokość 76 mm
Wejścia do peszli Ø 20 mm 2
Wejścia kombinowane Ø 20/25 mm 10
Wejście z tyłu tak

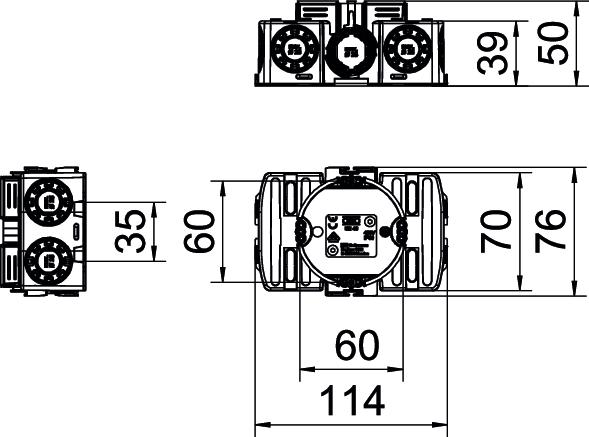

Wymiar Ø60xH50x114
Wysokość 50 mm
Z nakładką przybijaną brak
Zamocowanie pokrywy Śruby
Ze śrubami tak
Wszystkie typy

Wszystkie typy

Typ Wysokość Średnica Do średnicy rury Liczba wlotów Nr kat. Ilość Najmniejsza sprzedawana ilość
UE 46 50 mm 61 mm 20/25 mm 16 2003725
10 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pierścień wyrównawczy tynku, 12 mm Pierścień wyrównawczy tynku, 12 mm ZU 12-PR 2003742
25 Sztuka
Pierścień wyrównawczy tynku, 24 mm Pierścień wyrównawczy tynku, 24 mm ZU 24-PR 2003744
25 Sztuka
Osłona tynkarska do puszek podtynkowych, pojedyncza Osłona tynkarska do puszek podtynkowych, pojedyncza ZU 60-SD 2003760
50 Sztuka
