Puszka podtynkowa 66 66 | 60 | 20/25 mm | 13

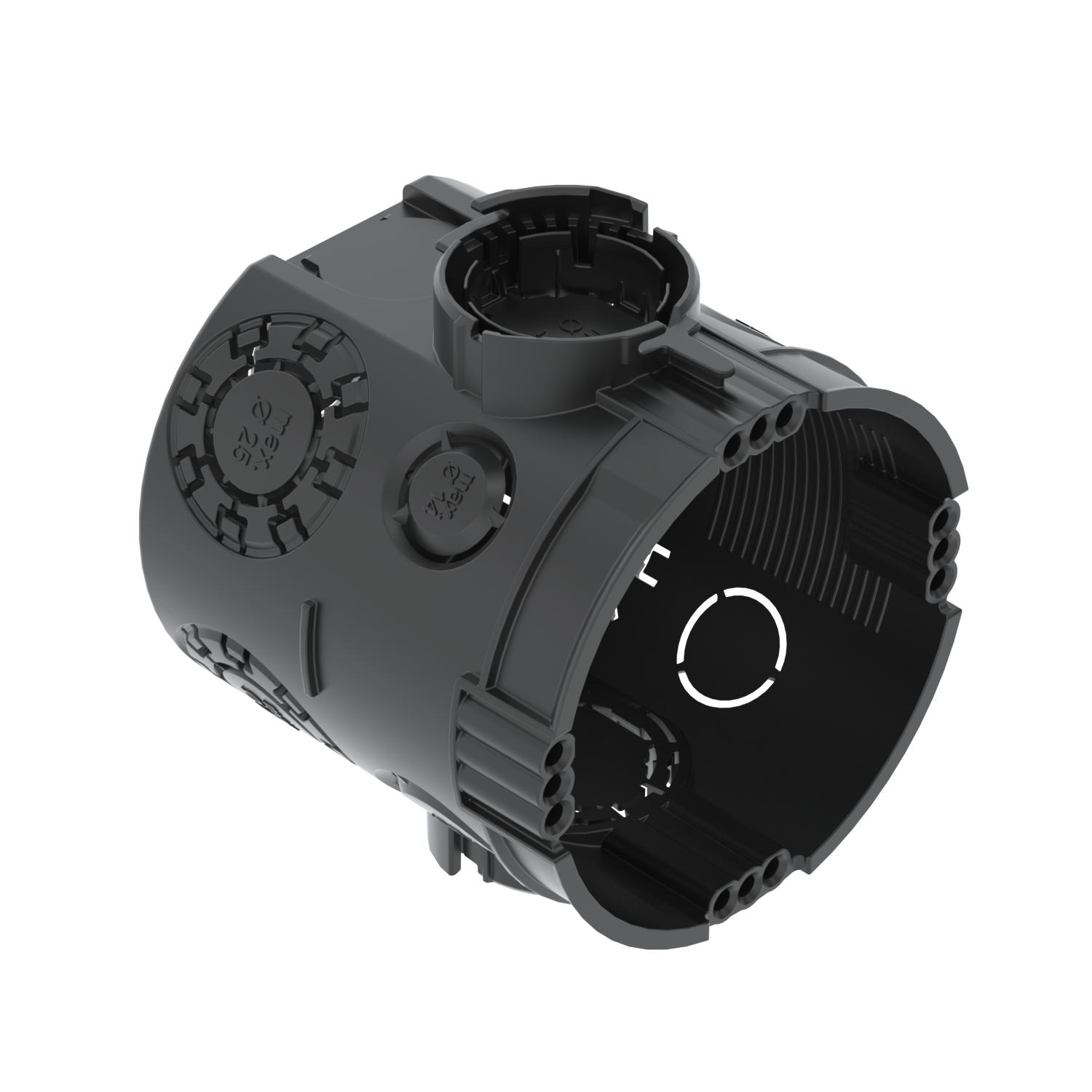

Puszka podtynkowa 66

Nr kat. 2003702 | EAN 4012196689910

Nr kat. / Typ	2003702 / UG 66

Wysokość	66 mm

Średnica	60 mm

Do średnicy rury	20/25 mm

Liczba wlotów	13

Opis produktu

Opis produktu

Puszka podtynkowa do stosowania w murze o głębokości zabudowy co najmniej 66 mm.

• 4 x 3 kopułki śrubowe
• Łącznik z zamkiem bagnetowym, który można łączyć z obu stron puszek
• 6 przepustów rurowych kombinowanych Ø 20 i 25 mm
• 4 wejścia do Ø 20 mm
• 2 wejścia do Ø 14 mm
• 1 wejście do Ø 20 mm w podstawie
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Do średnicy rury	20/25 mm
Hermetyczna	brak
Kolor	czarny
Kształt	okrągła
Liczba wlotów	13
Materiał	Polipropylen
Materiał samogasnący	zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 650°C
Mocowanie osprzętu	Śruby lub zatrzaski rozporowe
Napięcie znamionowe	400 V
Odporny na uderzenia	tak
Pokrywa	bez
Przekrój znamionowy maks.	2,5 mm²
Przekrój znamionowy min.	1,5 mm²

Rodzaj przepustu w obudowie	Otwory wyłamywane
Rodzaj wejścia_	Przewody NYM, przewody multimedialne i peszle
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,092 kg CO₂e / 1 Sztuka
Średnica	60 mm
Stopień ochrony	IP 30
Wejścia do peszli Ø 20 mm	3
Wejścia kombinowane Ø 20/25 mm	6
Wejście z tyłu	tak

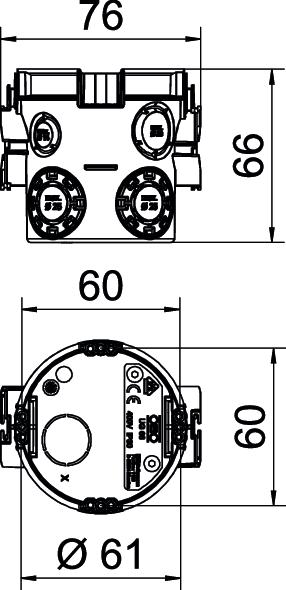

Wymiar	Ø60mm, H66mm
Wysokość	66 mm
Z nakładką przybijaną	brak
Zamocowanie pokrywy	Śruby
Ze śrubami	brak

Wszystkie typy

Wszystkie typy

Typ	Wysokość	Średnica	Do średnicy rury	Liczba wlotów	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
UG 66	66 mm	60 mm	20/25 mm	13	2003702	Sztuka	25 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

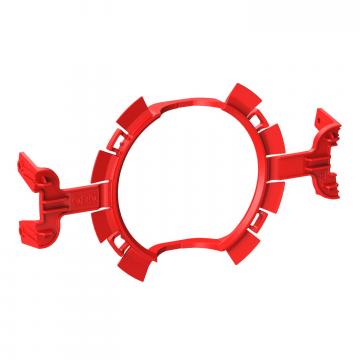

Uchwyt Quick-Fix	ZU 60-QF	2003740	Sztuka	25 Sztuka

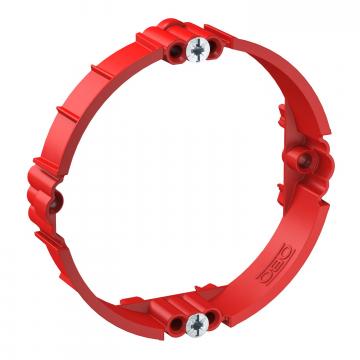

Pierścień wyrównawczy tynku, 12 mm	ZU 12-PR	2003742	Sztuka	25 Sztuka

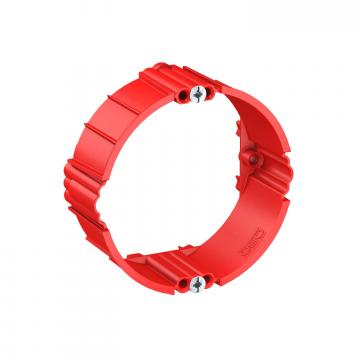

Pierścień wyrównawczy tynku, 24 mm	ZU 24-PR	2003744	Sztuka	25 Sztuka

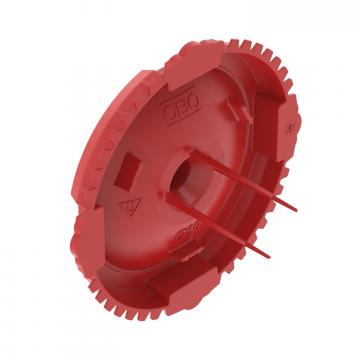

Osłona tynkarska do puszek podtynkowych, pojedyncza	ZU 60-SD	2003760	Sztuka	50 Sztuka

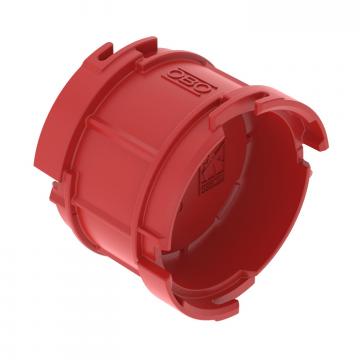

Łącznik dystansowy puszek	ZU 20-AS	2003746	Sztuka	25 Sztuka
