Puszka podtynkowa 46, ze śrubami do osprzętu, hermetyczna 46 | 60 | 20/25 mm | 8
morepic-1 morepic-2

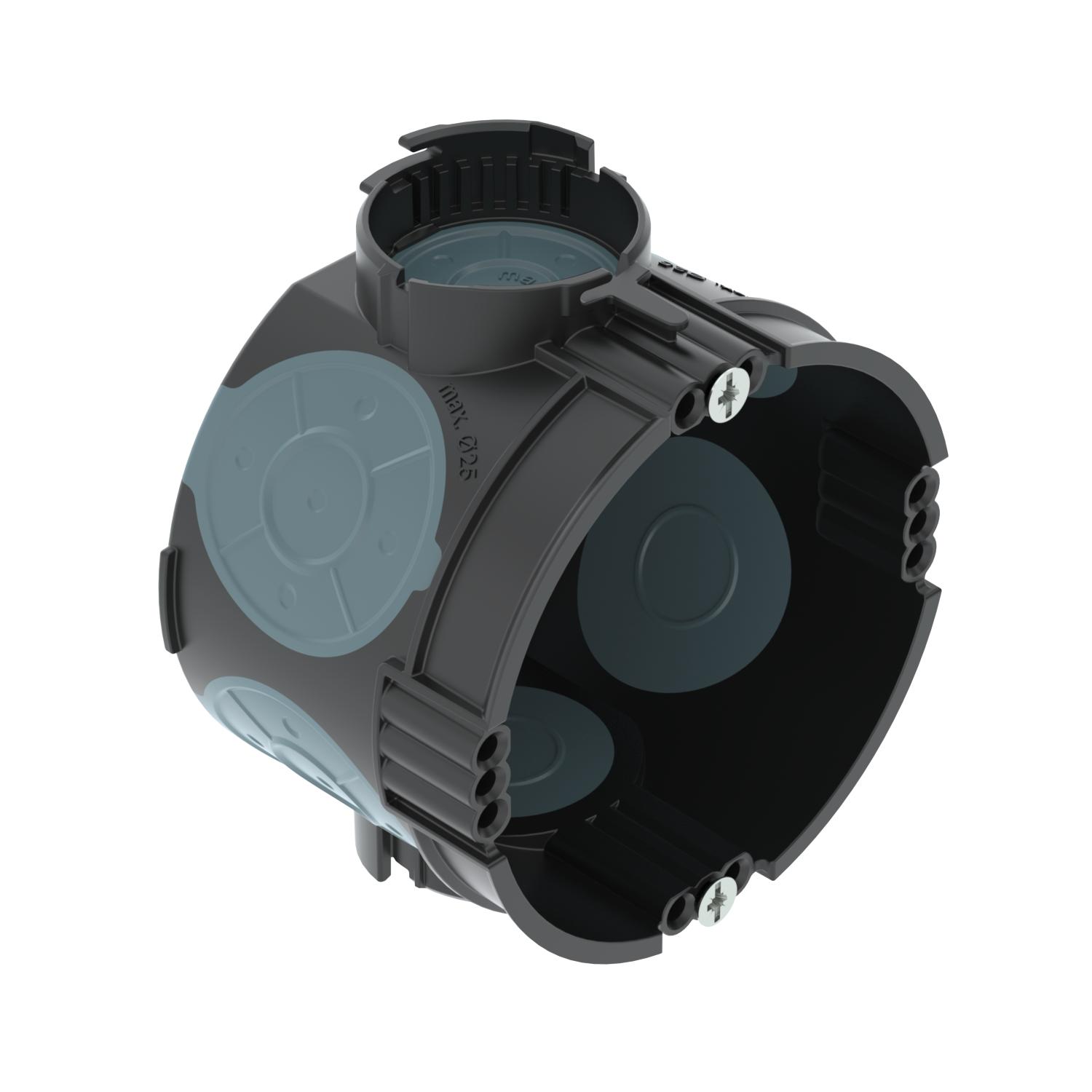

Puszka podtynkowa 46, ze śrubami do osprzętu, hermetyczna

Nr kat. 2003707 | EAN 4012196715893

2003707 / UG 46-GS-L
46 mm
60 mm
20/25 mm
8
Opis produktu
Opis produktu
Puszka podtynkowa z hermetycznymi wejściami membranowymi, do stosowania w murze o głębokości zabudowy co najmniej 46 mm.

• 4 x 3 kopułki śrubowe
• 2 wstępnie zmontowane śruby do osprzętu
• Łączniki z zamkiem bagnetowym, które można łączyć z obu stron puszek
• 4 przepusty kombinowane do rur Ø 20 i 25 mm
• 2 wejścia do Ø 20 mm w łączniku
• 2 wejścia do Ø 12 mm w podstawie
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • bezhalogenowy: bez chloru, fluoru i bromu
  • niepodtrzymujący palenia: 650°C
  • Oświadczenie o zgodności z dyrektywami WE
  • Średnica 60 mm
  • stopień ochrony IP 30
  • przekrój znamionowy 1,5-2,5 mm²
  • napięcie znamionowe 400 V
Dane techniczne

Dane techniczne

Bezhalogenowy tak
Do średnicy rury 20/25 mm
Hermetyczna tak
Kolor czarny / niebiesko-szary
Kształt okrągła
Liczba wlotów 8
Materiał Polipropylen / Elastomer termoplastyczny
Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 650°C
Mocowanie osprzętu Śruby
Napięcie znamionowe 400 V
Odporny na uderzenia tak
Pokrywa bez
Przekrój znamionowy maks. 2,5 mm²
Przekrój znamionowy min. 1,5 mm²
Rodzaj przepustu w obudowie Membrana do przebijania
Rodzaj wejścia_ Przewody NYM, przewody multimedialne i peszle
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,0715 kg CO₂e / 1 Sztuka
Średnica 60 mm
Stopień ochrony IP 30
Wejścia do peszli Ø 20 mm 2
Wejścia kombinowane Ø 20/25 mm 4
Wejście z tyłu tak

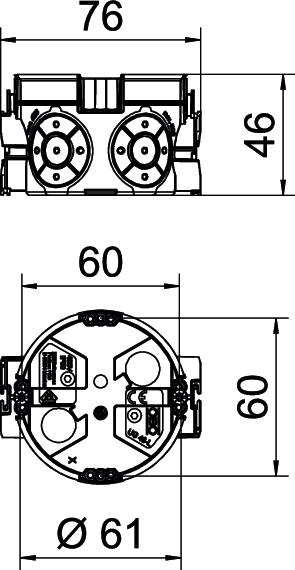

Wymiar Ø60mm, H46mm
Wysokość 46 mm
Z nakładką przybijaną brak
Zamocowanie pokrywy Śruby
Ze śrubami tak
Wszystkie typy

Wszystkie typy

Typ Wysokość Średnica Do średnicy rury Liczba wlotów Nr kat. Ilość Najmniejsza sprzedawana ilość
UG 46-GS-L 46 mm 60 mm 20/25 mm 8 2003707
25 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Uchwyt Quick-Fix Uchwyt Quick-Fix ZU 60-QF 2003740
25 Sztuka
Pierścień wyrównawczy tynku, 12 mm Pierścień wyrównawczy tynku, 12 mm ZU 12-PR 2003742
25 Sztuka
Pierścień wyrównawczy tynku, 24 mm Pierścień wyrównawczy tynku, 24 mm ZU 24-PR 2003744
25 Sztuka
Osłona tynkarska do puszek podtynkowych, pojedyncza Osłona tynkarska do puszek podtynkowych, pojedyncza ZU 60-SD 2003760
50 Sztuka
Łącznik dystansowy puszek Łącznik dystansowy puszek ZU 20-AS 2003746
25 Sztuka
