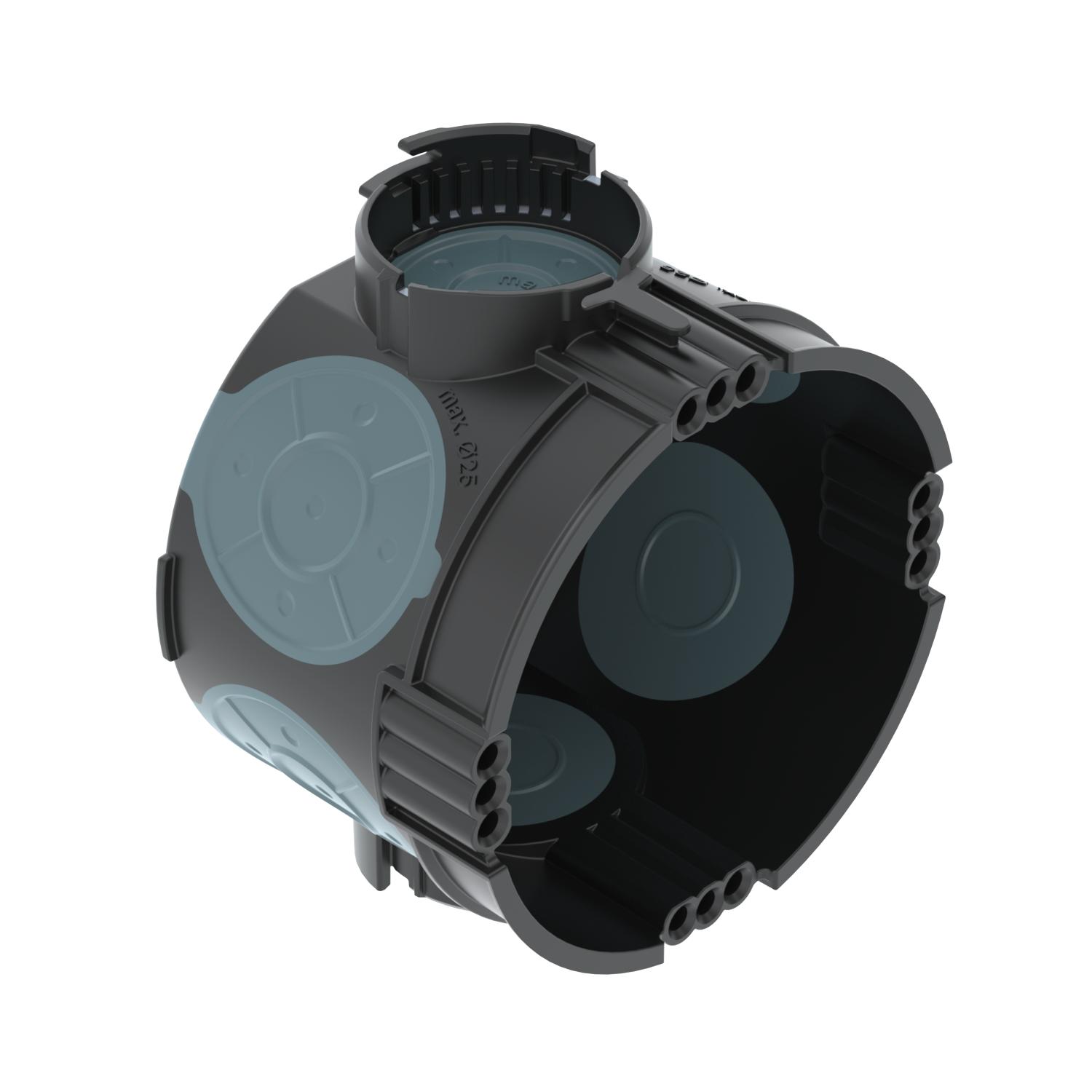

Puszka podtynkowa 46, hermetyczna
Nr kat. 2003706 | EAN 4012196715886
- Opis produktu
-
Opis produktuPuszka podtynkowa z hermetycznymi wejściami membranowymi, do stosowania w murze o głębokości zabudowy co najmniej 46 mm.
• 4 x 3 kopułki śrubowe
• Łączniki z zamkiem bagnetowym, które można łączyć z obu stron puszek
• 4 przepusty kombinowane do rur Ø 20 i 25 mm
• 2 wejścia do Ø 20 mm w łączniku
• 2 wejścia do Ø 12 mm w podstawie
Testowane zgodnie z DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Dane techniczne
-
Dane techniczne

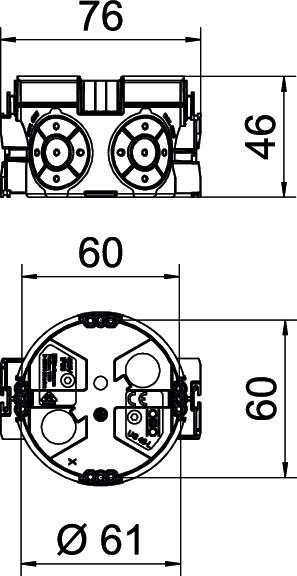

Bezhalogenowy tak Do średnicy rury 20/25 mm Hermetyczna tak Kolor czarny / niebiesko-szary Kształt okrągła Liczba wlotów 8 Materiał Polipropylen / Elastomer termoplastyczny Materiał samogasnący zgodnie z VDE 0471/IEC 60695-2-11, temperatura badania 650°C Mocowanie osprzętu Śruby Napięcie znamionowe 400 V Odporny na uderzenia tak Pokrywa bez Przekrój znamionowy maks. 2,5 mm² Przekrój znamionowy min. 1,5 mm² Rodzaj przepustu w obudowie Membrana do przebijania Rodzaj wejścia_ Przewody NYM, przewody multimedialne i peszle Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,0832 kg CO₂e / 1 Sztuka Średnica 60 mm Stopień ochrony IP 30 Wejścia do peszli Ø 20 mm 2 Wejścia kombinowane Ø 20/25 mm 4 Wejście z tyłu tak Wymiar Ø60mm, H46mm Wysokość 46 mm Z nakładką przybijaną brak Zamocowanie pokrywy Śruby Ze śrubami brak - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Uchwyt Quick-Fix
ZU 60-QF 2003740 25 Sztuka
Pierścień wyrównawczy tynku, 12 mm
ZU 12-PR 2003742 25 Sztuka
Pierścień wyrównawczy tynku, 24 mm
ZU 24-PR 2003744 25 Sztuka
Osłona tynkarska do puszek podtynkowych, pojedyncza
ZU 60-SD 2003760 50 Sztuka
Łącznik dystansowy puszek
ZU 20-AS 2003746 25 Sztuka - Do pobrania
-
Karta danych technicznych UG 46-L / 2003706 , 0.22MB , pdfDeklaracja zgodności UE UG 46-L / 2003706 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) VDE potwierdzenie zgodności HG 46 , 0.34MB , pdfInstrukcja montażu Instrukcja montażu puszek podtynkowych , 13.01MB , pdf
