Puszka podpodłogowa UZD350-4 80 | 160 | 28 | 58 | Uniwersalny | kwadratowa | 350 |

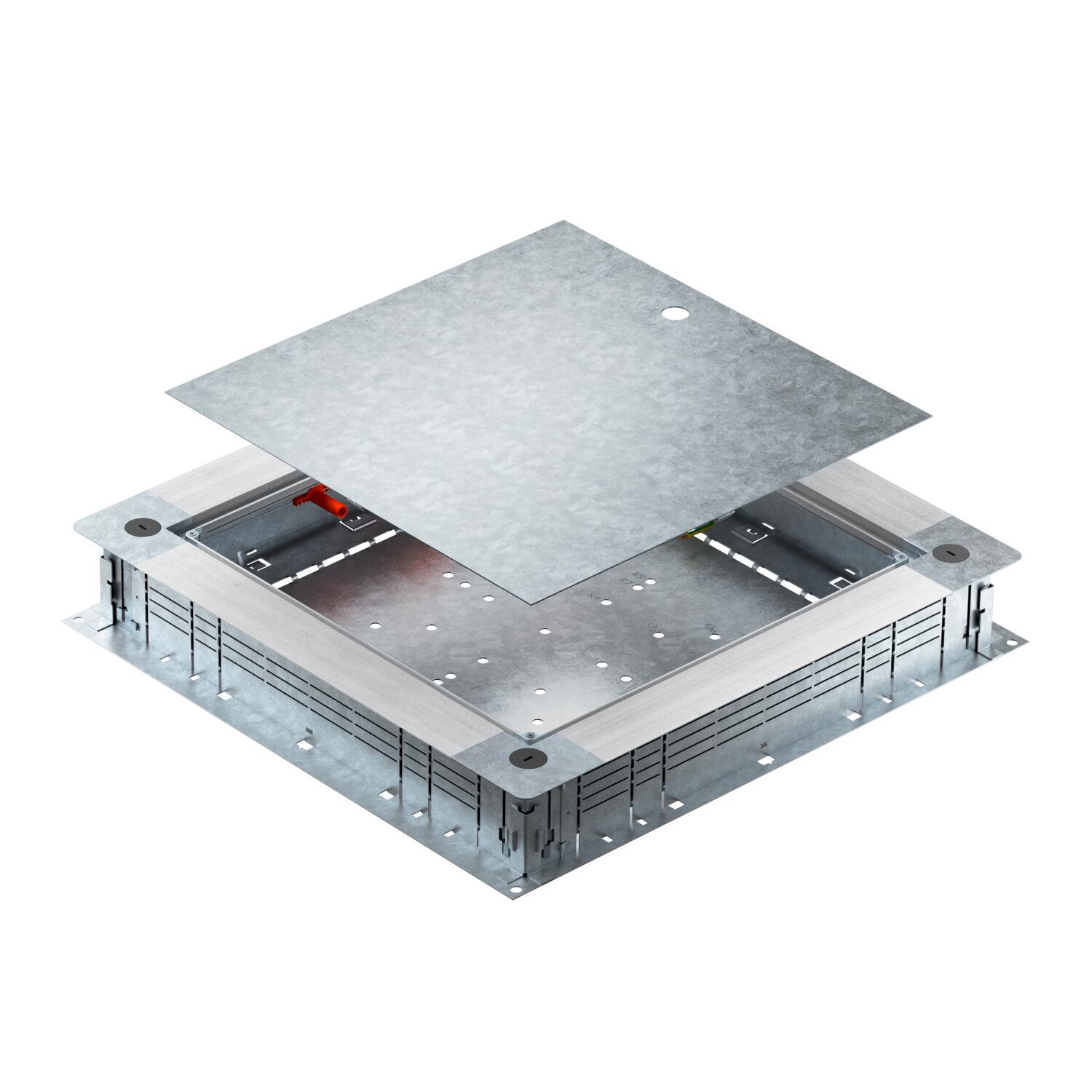

Puszka podpodłogowa UZD350-4

Nr kat. 7410023 | EAN 4012197375355

Nr kat. / Typ

Wysokość wylewki min.	80 mm

Wysokość wylewki maks.	160 mm

Wysokość kanału min.

Wysokość kanału maks.

Wersja sufitowa	Uniwersalny

Otwór montażowy na jednostkę montażową	kwadratowa

Średnica znamionowa

Opis produktu

Opis produktu

Panele boczne wykonane z blachy stalowej. Do montażu jednostek instalacyjnych w pokrywie montażowej (zamawianej oddzielnie). Możliwość ciągłego poziomowania do wysokości jastrychu 80-160 mm za pomocą systemu szybkiego poziomowania. Wylewkę można wypoziomować równo z krawędzią wylewki. Z opcją odsprzęgania akustycznego po ułożeniu jastrychu i może być również używany do ciężkich zastosowań z akcesoriami systemowymi. Przepust kablowy i rurowy z 2-częściową listwą EÜK.

Przetłumaczono z DeepL.com (wersja darmowa)

Dane techniczne

Dane techniczne

do przyłączenia rury	brak
Ilość urządzeń do zabudowy	1
Materiał	Stal
Minimalna wysokość wylewki	80
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do kanałów podpodłogowych	tak
Odpowiednie do kanału podpodłogowego zalewanego betonem	tak
Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	brak
Otwór montażowy na jednostkę montażową	kwadratowa
Otwór montażowy na puszkę napodłogową	brak
Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak
Średnica znamionowa	350 mm
Stopień ochrony (IP) w stanie używania, otwartym	IP 20

Szerokość kanału maks.	350 mm
Szerokość kanału min.	190 mm
Wersja sufitowa	Uniwersalny

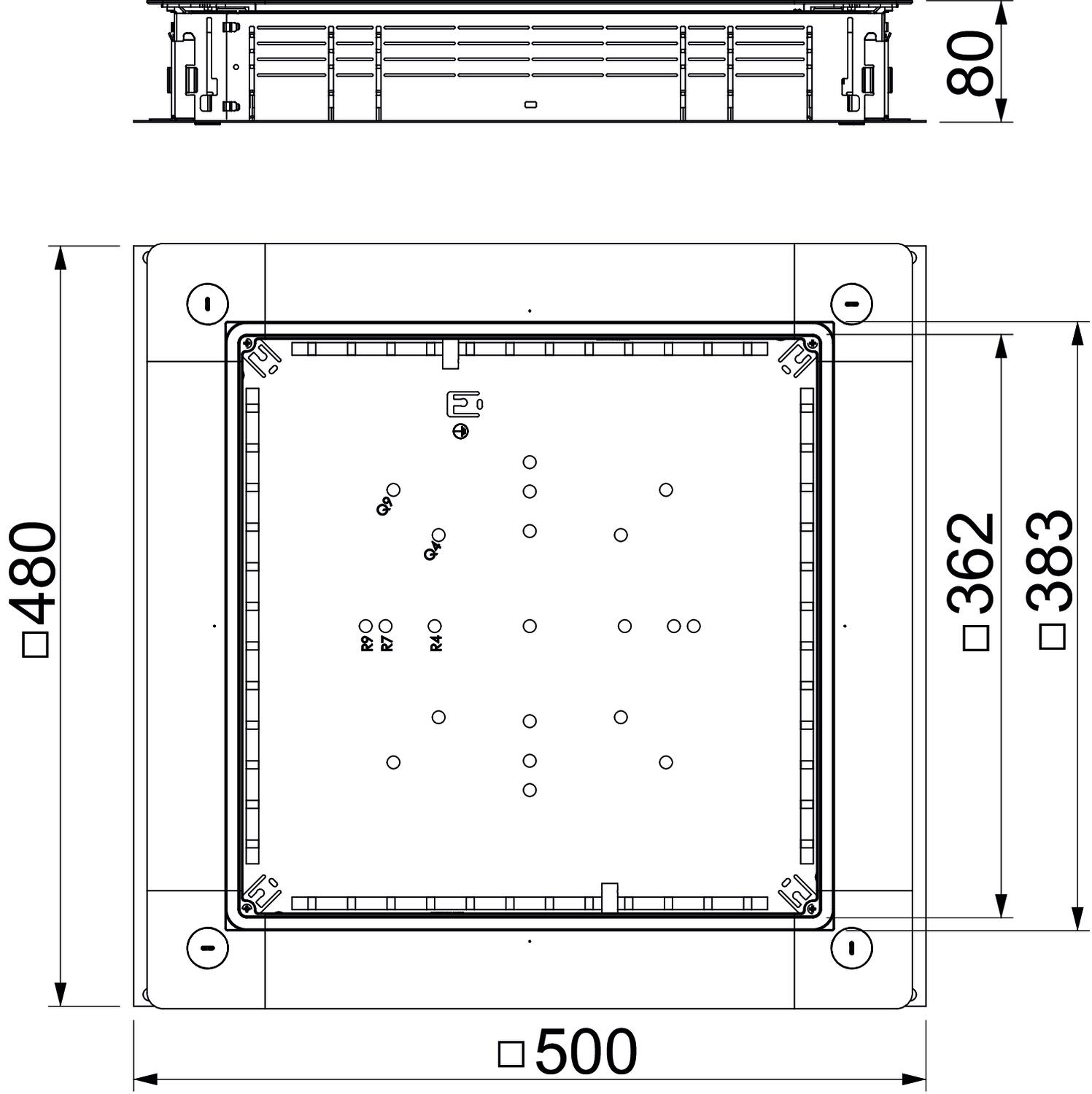

Wymiar	500x480x80
Wymiar a	362 mm
Wymiar A	480 mm
Wymiar B	500 mm
Wymiar b	383 mm
Wysokość kanału maks.	58 mm
Wysokość kanału min.	28 mm
Wysokość wylewki maks.	160 mm
Wysokość wylewki min.	80 mm
Zakres regulacji maks.	160 mm
Zakres regulacji min.	80 mm

Wszystkie typy

Wszystkie typy

Typ	Wysokość wylewki min.	Wysokość wylewki maks.	Wysokość kanału min.	Wysokość kanału maks.	Wersja sufitowa	Otwór montażowy na jednostkę montażową	Średnica znamionowa	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
UZD250-4	80 mm	160 mm	28 mm	58 mm	Uniwersalny	kwadratowa	250 mm	7410022	Sztuka	1 Sztuka
UZD350-4	80 mm	160 mm	28 mm	58 mm	Uniwersalny	kwadratowa	350 mm	7410023	Sztuka	1 Sztuka
UZD350-4 R	80 mm	160 mm	-	-	Uniwersalny	kwadratowa	350 mm	7410025	Sztuka	1 Sztuka
UZD250-4 R	80 mm	160 mm	-	-	Uniwersalny	kwadratowa	250 mm	7410026	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

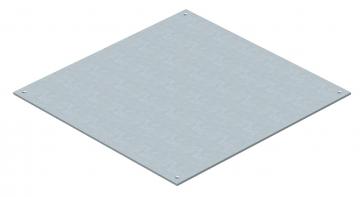

Pokrywa zaślepiająca do UZD350-3	DU 350-2	7400577	Sztuka	1 Sztuka
Pokrywa zaślepiająca wodoszczelna do UZD350-3	DUF 350-2	7400597	Sztuka	1 Sztuka

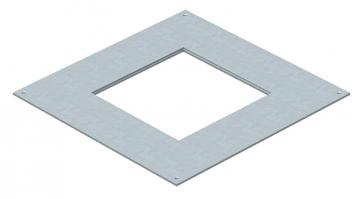

Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 4	DUG 350-3 4	7400505	Sztuka	1 Sztuka

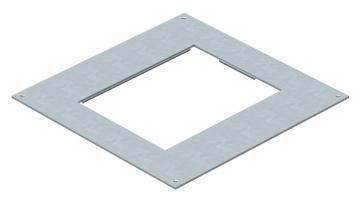

Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 6	DUG 350-3 6	7400509	Sztuka	1 Sztuka

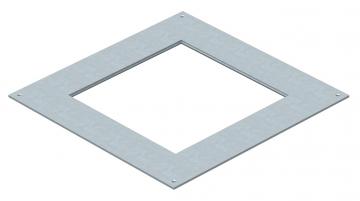

Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej 9	DUG 350-3 9	7400513	Sztuka	1 Sztuka

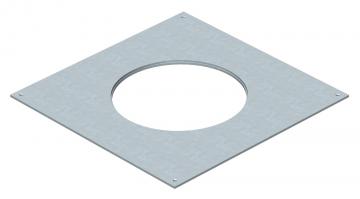

Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R4	DUG 350-3 R4	7400517	Sztuka	1 Sztuka

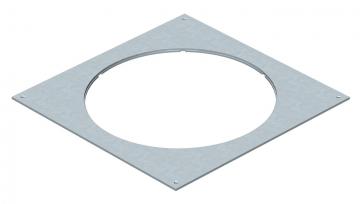

Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R7	DUG 350-3 R7	7400533	Sztuka	1 Sztuka

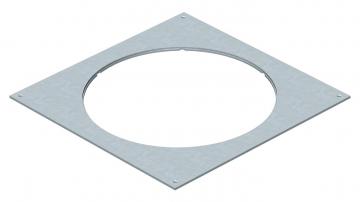

Pokrywa montażowa 350 do kasety zasilającej wielkości znamionowej R9	DUG 350-3 R9	7400549	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

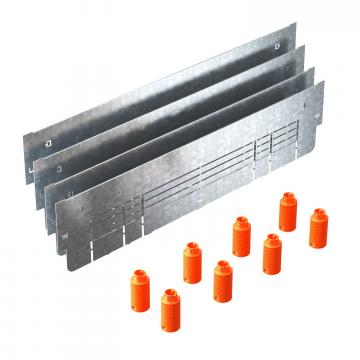

Zestaw do kompensacji wysokości ASH 350-4 240	ASH 350-4 240	7410138	Opak.	1 Opak.

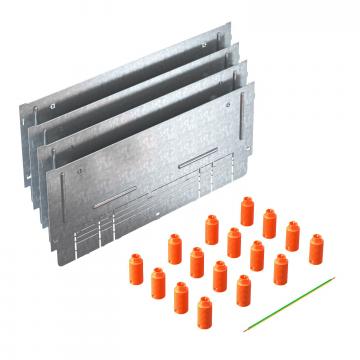

Zestaw do kompensacji wysokości ASH 350-4 320	ASH 350-4 320	7410140	Opak.	1 Opak.
